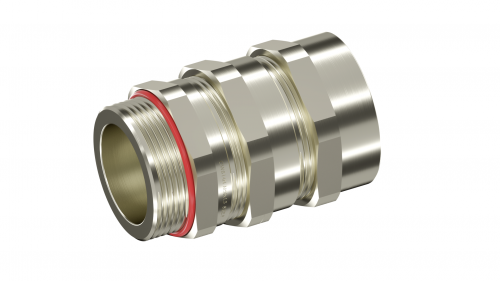

Взрывозащищенный кабельный ввод ADS под бронированный кабель, два уплотнения M32х1,5 d15-24мм D20-31мм. Никелированная латунь. IP66/68 - 6018ADSDKGM4SB ДКС

Кабельный ввод взрывозащищенный ADS под бронированный кабель, два уплотнения M32х1,5 d15-24мм D20-31мм, никелированная латунь, IP66/68, DKC - надёжный элемент для герметичного вывода бронированного кабеля в зонах с повышенным риском взрыва. Артикул 6018adsdkgm4sb обеспечивает безопасную интеграцию в оборудование, работающее в агрессивных средах, благодаря высокой степени защиты и материалам, соответствующим требованиям взрывозащиты.

Назначение и область применения

Кабельный ввод взрывозащищенный ADS предназначен для подключения бронированных кабелей к электрооборудованию, установленному во взрывоопасных зонах. Он используется для ввода кабеля прямо в корпуса шкафов, щитков, клеммных коробок и постов управления. Применяется в нефтегазовой отрасли, химической промышленности, на элеваторах, в угольных шахтах и других объектах с наличием взрывоопасных газов, паров или пыли.

Технические характеристики

• Резьба: M32×1,5 - стандартизированный метрический размер для плотного соединения с оборудованием
• Диапазон диаметров кабеля: 15–31 мм - подходит для большинства бронированных кабелей, включая типы АВБбШв, КГ, ВБбШв
• Степень защиты: IP66/IP68 - полная защита от пыли и временного погружения в воду, включая мощные струи воды
• Материал: никелированная латунь - коррозионностойкая, прочная, не выделяет токсичных веществ
• Рабочий температурный диапазон: от –65 C до +130 C - работает в экстремальных условиях, включая холодильные камеры и нагреваемые участки
• Тип уплотнения: уплотнительное кольцо - обеспечивает герметичность за счёт компрессии вокруг кабеля
• Ударопрочность: да - выдерживает механические нагрузки при монтаже и эксплуатации
• Исполнение: прямолинейный - позволяет провести кабель без изгибов, снижает напряжение в жилах
• Без галогенов - не выделяет токсичных газов при возгорании, соответствует нормам безопасности
• Цвет: светло-серый - визуально отличается от обычных пластиковых вводов, удобен для идентификации

Совместимость и монтаж

Кабельный ввод взрывозащищенный ADS совместим с любым оборудованием, имеющим резьбу M32×1,5. Установка выполняется через предварительно просверленное отверстие в стенке корпуса. Для герметизации используются два уплотнительных кольца: внутреннее фиксирует кабель, внешнее - обеспечивает герметичность между вводом и корпусом. Перед установкой проверьте, что диаметр кабеля попадает в диапазон 15–31 мм. Не используйте кабели с диаметром менее 15 мм - это нарушит герметичность. Максимальный наружный диаметр брони - 31 мм; при превышении возможна деформация уплотнений.

Безопасность и стандарты

Артикул 6018adsdkgm4sb сертифицирован по следующим стандартам взрывозащиты: 1Ex db IIC Gb / 1Ex e IIC Gb / 2Ex nR IIC Gc / Ex tb IIIC Db. Это означает соответствие требованиям для оборудования класса 1 (зоны 1 и 2) и класса 2 (зоны 21 и 22) по ГОСТ 30852.10 и IEC 60079. Сертификат подтверждает возможность применения в средах с горючими газами (группа IIC - этан, водород, ацетилен) и воспламеняемой пылью (группа IIIC - угольная, древесная, металлическая пыль).

Преимущества

• Два уплотнения обеспечивают двойную гарантию герметичности - даже при повреждении одного кольца сохраняется защита
• Никелированная латунь устойчива к коррозии, химическим воздействиям и механическому износу
• Высокая термостойкость позволяет использовать в местах с перепадами температур, включая зимние условия и нагрев от оборудования
• Отсутствие галогенов делает изделие безопасным при пожаре - не образуются едкие газы
• Ударопрочная конструкция снижает риск повреждения при транспортировке и монтаже

Ограничения применения

• Не предназначена для кабелей с диаметром меньше 15 мм - уплотнения не будут плотно прилегать
• Не рекомендуется применять с неметаллическими (например, ПВХ) кабелями без брони - они не обеспечивают достаточной механической опоры для уплотнителей
• Запрещено использование в средах с агрессивными кислотами или щелочами - хотя латунь устойчива, длительный контакт с концентрированными растворами может вызвать коррозию
• Не следует затягивать резьбу сверх усилия - это может треснуть уплотнители или деформировать резьбу

Примеры использования

• Подключение кабеля к взрывозащищённому двигателю в нефтебазе
• Ввод силового кабеля в распределительный щит на химическом заводе
• Прокладка сигнального кабеля в клеммной коробке на угольном комбинате
• Фиксация кабеля в посте управления на нефтеперерабатывающем комплексе

Практические советы

• Перед монтажом проверьте диаметр кабеля штангенциркулем - точность важна для герметичности
• При использовании нескольких вводов в одном корпусе соблюдайте минимальное расстояние между ними - чтобы не нарушить целостность стенки
• После установки проведите тест на герметичность: продувка воздухом под давлением 0,5 бар - убедитесь, что нет утечек
• При замене уплотнительных колец используйте оригинальные запчасти от DKC - сторонние детали могут не подходить по размеру
• Храните в сухом месте, избегайте прямых солнечных лучей - долгосрочное UV-воздействие может ослабить резиновые элементы
