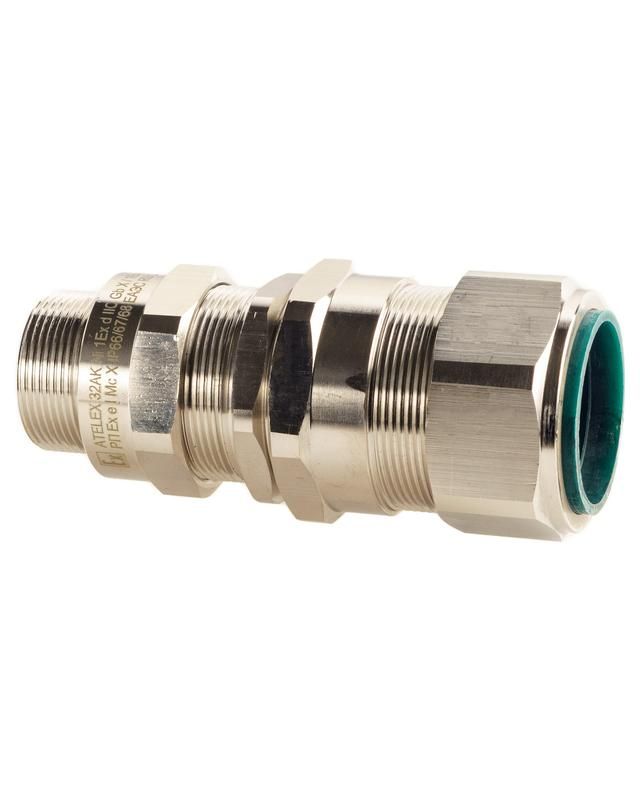

Кабельный ввод 32AK 05 взрывозащищенный М32х1,5 с уплотнением для бронированного силового кабеля d вн. 17-25,9 мм, нар.23,7-33,9 М32x1,5 6g, 1ExdIIC Gb X / 1ExeII X, IP66/67/68 и гайкой, латунь - Extherm M32 EX Metal

Кабельный ввод взрывозащищенный EXTHERM M32x1.5 с уплотнением предназначен для герметичного и безопасного вывода бронированного силового кабеля через стенки оборудования, работающего во взрывоопасных средах. Артикулы EXTHERM 32AK 05 и EXTHERM M32 EX METAL обеспечивают надежное уплотнение, механическую фиксацию и сохранение заземления даже при экстремальных условиях.

Назначение и область применения

Этот кабельный ввод используется для прохода бронированных кабелей через корпуса электрооборудования, установленного во взрывоопасных зонах. Подходит для установки в устройствах, функционирующих в средах с риском возгорания от газов, паров или пыли. Применяется в химической, нефтегазовой, горнодобывающей промышленности, на элеваторах, транспортерах, насосных станциях и других объектах с классификацией зон 1–2 по газу и 20–22 по пыли.

Технические характеристики

• Резьба: метрическая М32×1,5
• Обжим по внутреннему диаметру кабеля: 17–25,9 мм
• Обжим по наружному диаметру кабеля: 23,7–33,9 мм
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (кратковременное погружение до 1 м), IP68 (длительное погружение при указанных условиях)
• Материал корпуса: латунь с никелевым покрытием
• Гайка: латунная, с антикоррозийным никелевым слоем
• Температурный режим работы: от –60 C до +130 C
• Тип кабеля: бронированный, круглое сечение
• Зоны взрывозащиты:
  • По газу: Zone 1, Zone 2
  • По пыли: Zone 20, Zone 21, Zone 22
• Маркировка взрывозащиты:
  • 1Ex e II Gb X (1Ex e II C Gb X)
  • 1Ex d IIC Gb X
  • 2Ex nR IIC Gc X
  • Ex tA IIIC Da X

Совместимость и монтаж

Кабельный ввод EXTHERM M32x1.5 совместим со всеми видами бронированных кабелей круглого сечения, соответствующих заявленным диапазонам. Для правильной установки:

• Убедитесь, что наружный диаметр кабеля находится в пределах 23,7–33,9 мм - меньший диаметр не обеспечит плотного обжима, больший - не войдет.
• Используйте ключ подходящего размера для затяжки гайки; перетягивать нельзя - это повредит уплотнение.
• Перед монтажом проверьте целостность брони и изоляции кабеля - деформация или повреждение снижают уровень безопасности.
• Фиксируйте ввод в отверстии корпуса так, чтобы он был перпендикулярным - искривление вызывает напряжение в уплотнении.
• Не используйте с многожильными кабелями без брони - они не будут зафиксированы должным образом.

Безопасность и стандарты

Кабельный ввод EXTHERM M32x1.5 сертифицирован по требованиям ЕАЭС и международным нормам ATEX и IECEx. Его конструкция соответствует стандартам EN 60079-0, EN 60079-1, EN 60079-7, EN 60079-31. Устройство обеспечивает:

• Поддержание степени взрывозащиты типа “e” (увеличение безопасности), “d” (взрывонепроницаемый кожух) и “nR” (ограничение энергии);
• Защиту от воспламенения пыли типа “tA”;
• Сохранение электрической связи с системой заземления благодаря жесткому контакту с броней кабеля;
• Автоматическое снятие механической нагрузки с проводников при изгибе или потягивании кабеля.

Преимущества

• Высокая степень защиты IP66–IP68 позволяет использовать устройство в сырых, запыленных и агрессивных средах.
• Никелированная латунь устойчива к коррозии, окислению и механическим повреждениям - особенно важно в промышленных условиях.
• Тройная маркировка взрывозащиты делает ввод универсальным для различных типов опасных зон - газовые и пылевые, постоянные и временные.
• Широкий температурный диапазон (-60…+130 C) допускает применение в холодильных установках, печях и открытых площадках.
• Жесткая фиксация кабеля исключает его выпадение и продлевает срок службы изоляции.

Ограничения применения

• Не применяется с неметаллическими кабелями (например, с пластиковыми оболочками без брони) - уплотнение не будет работать.
• Не рекомендован для кабелей с диаметром менее 23,7 мм - возможен проскальзывающий эффект и потеря герметизации.
• Не предназначается для частого демонтажа - многократные сборки снижают долговечность уплотнений.
• Не следует использовать в средах с высоким уровнем щелочных растворителей - латунь чувствительна к некоторым химическим веществам.
• Не заменяет собой распределительную коробку или шкаф - является элементом завершенного взрывозащищенного изделия.

Примеры использования

• Проход кабеля в исполнительном механизме промышленного клапана в нефтепереработке (Zone 1, Group IIC).
• Подключение двигателя к насосу в угольной шахте (Zone 21, dust group IIIC).
• Вывод питания от преобразователя частоты в емкости с легковоспламеняющимися жидкостями (Zone 2, gas environment).
• Кабельный ввод в термокамере с нагревом до 120 C - где обычные материалы выходят из строя.

Практические советы

• Выбирая кабель, ориентируйтесь на максимальный наружный диаметр - лучше взять немного больше, чем меньше, чтобы гарантировать плотный обжим.
• Перед монтажом протестируйте герметичность: после затяжки попробуйте осторожно потянуть кабель - он не должен двигаться.
• При использовании нескольких вводов в одном корпусе соблюдайте минимальное расстояние между ними - согласно документации изготовителя оборудования.
• Проверяйте соответствие маркировки ввода (1Ex e / 1Ex d / 2Ex nR) условиям вашей зоны - неверный выбор аннулирует всю защиту.
• Храните в сухом месте, избегайте длительного воздействия прямого солнца - хотя материал устойчив, UV-излучение может ослабить уплотнители со временем.
