Кабельный вывод 45x45 мм (серебристый) (KAL-K11 AL1) | 6117422 OBO Bettermann

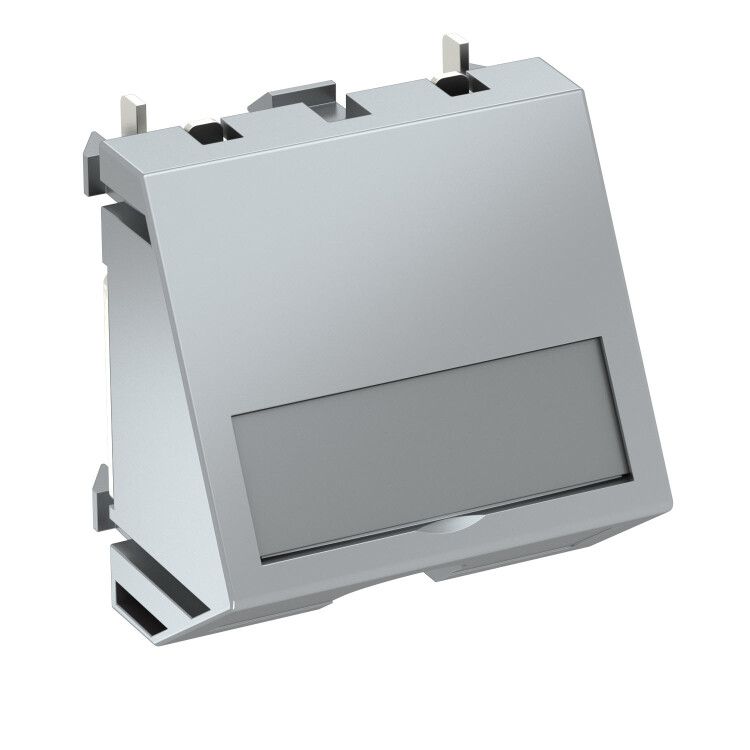

Кабельный вывод OBO BETTERMANN KAL-K11 AL1 - это компактное устройство для безопасного прохода кабелей через стенки кабель-каналов с возможностью маркировки. Подходит для внутреннего скрытого монтажа в модульных системах, обеспечивает механическую разгрузку проводов и соответствует требованиям современных электромонтажных решений.

Назначение и область применения

Кабельный вывод OBO BETTERMANN KAL-K11 AL1 предназначен для организации прохода силовых и слаботочных кабелей через стенки кабель-каналов, электромонтажных колонн и других закрытых конструкций. Устройство защищает кабели от перегиба и натяжения, предотвращает повреждение изоляции при прокладке и позволяет легко идентифицировать участки трассы благодаря полю для маркировки. Применяется в распределительных щитах, шкафах управления, промышленных панелях и объектах с требованием к чистому внешнему виду.

Технические характеристики

• Размеры: 45×45 мм - совпадают со стандартным модульным шагом для удобного монтажа в кабель-каналах
• Материал корпуса: поликарбонат - устойчив к ударным нагрузкам, не выгорает, не проводит ток
• Степень защиты IP20 - защита от доступа пальцев и крупных предметов, не предназначено для открытой установки во влажной среде
• Фиксатор кабеля: рассчитан на провода сечением 3–11 мм2
• Цвет: серый матовый - имитирует алюминиевый лак, не бликуют, хорошо сочетается с металлическими поверхностями
• Количество входов: один
• Монтажная высота: 45 мм - обеспечивает достаточную глубину для сборки внутри канала
• Отделка: матовая, без покрытия - не требует дополнительной обработки, не царапается при монтаже
• Состав: безгалогенный материал - безопасен при возгорании, соответствует экологическим нормам

Совместимость и монтаж

KAL-K11 AL1 устанавливается исключительно внутри кабель-каналов и других замкнутых конструкций. Крепление - безвинтовое зажимное: устройство просто вставляется в подготовленное отверстие и фиксируется за счет упругих зацепов. Монтаж допускается как в горизонтальном, так и в вертикальном положении. Совместим с любыми модульными кабель-каналами, имеющими стандартный размер 45×45 мм. Для установки требуется просверлить отверстие точно по размеру устройства - не рекомендуется использовать адаптеры или увеличение отверстий.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в помещениях. Отсутствие галогенов снижает риск образования токсичных газов при нагреве. IP20 гарантирует защиту от случайного контакта с токоведущими частями, но не защищает от воды, пыли или агрессивных сред. Не применяется вне помещений, в сырых зонах, на улице или в технологических процессах с воздействием химикатов.

Преимущества

• Зажимной механизм без инструментов - быстрый монтаж и демонтаж без потери прочности фиксации
• Поле для маркировки - возможность нанести этикетку, номер, назначение кабеля без дополнительных элементов
• Модульное исполнение - легко комбинируется с другими элементами системы OBO BETTERMANN
• Низкий профиль - не выступает за плоскость кабель-канала, сохраняет эстетику и плотность сборки
• Устойчивость к деформациям - поликарбонат не теряет форму даже при многократной установке/замещении кабелей

Ограничения применения

• Не используется в условиях повышенной влажности, на улице или в помещениях с постоянным мытьём - IP20 недостаточен
• Не подходит для кабелей сечением менее 3 мм2 или более 11 мм2 - фиксатор не обеспечит надёжную разгрузку
• Не предназначен для установки в металлические или деревянные панели без кабель-канала - требует наличия модульного отверстия 45×45 мм
• Не имеет функции герметизации - не заменяет вводные уплотнители для взрывоопасных зон

Примеры использования

• Проход кабелей питания и сигнализации в шкафах автоматики на заводе
• Сборка распределительных щитов в офисных зданиях с необходимостью маркировки каждой линии
• Монтаж в электромонтажных колоннах в жилых комплексах с закрытыми каналами
• Обустройство точек подключения оборудования в серверных и телекоммуникационных помещениях

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен попадать в диапазон 3–11 мм2, иначе фиксатор будет либо слишком свободным, либо пережимать изоляцию
• Используйте маркер или самоклеящуюся этикетку для записи назначения кабеля прямо на поле - это экономит время при обслуживании
• Не используйте инструменты для принудительной установки - достаточно легкого давления до характерного щелчка фиксатора
• При необходимости замены кабеля - отсоедините крышку, освободите фиксатор, затем извлеките провод; не дергайте кабель за жилы
• Если кабель-канал имеет другой размер - выберите подходящий аналог из серии KAL, например, 60×60 мм или 80×80 мм
