Плата для вывода кабеля 45х45мм графит Simon Connect K10-14

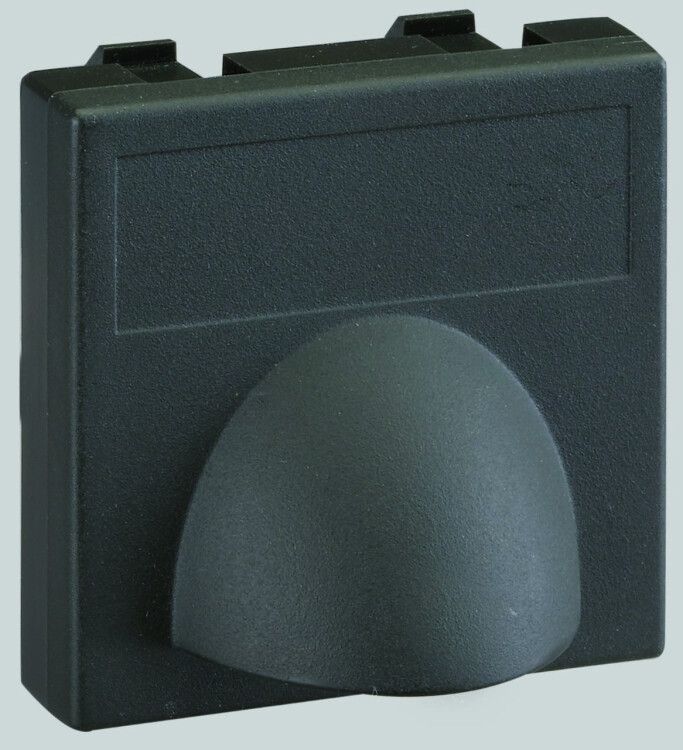

Плата для вывода кабеля 45×45 мм графит от Simon (артикул k10-14) - это компактный аксессуар для скрытой прокладки кабелей в стене, обеспечивающий безопасный выход проводов из штробы и удобство последующего монтажа устройств. Подходит для установки в бетон, гипсокартон и другие основания с предварительно подготовленной нишей.

Назначение и область применения

Плата для вывода кабеля 45×45 мм графит используется для организации точечного выхода силовых или слаботочных кабелей из внутренней штробы в месте будущей установки розетки, выключателя или другого устройства. Она фиксирует кабели в нужном положении, защищает их от повреждений при дальнейшем монтаже и обеспечивает ровную поверхность для плотного прилегания лицевой панели.

Подходит для жилых, офисных и промышленных объектов с внутренней проводкой. Особенно эффективна при замене старой проводки или модернизации электроснабжения.

Технические характеристики

• Размеры: 45 × 45 мм - соответствует стандартным глубинным коробкам для одиночных устройств
• Цвет: графит - маскирует следы затирки и совпадает с цветом большинства современных рамок
• Материал: пластик - устойчив к механическим воздействиям, не проводит ток
• Степень защиты: IP20 - защита от прикосновения пальцами и крупными предметами, не предназначена для влажных зон
• Способ монтажа: скрытый - устанавливается в штробу до оштукатуривания
• Количество постов: 1 - рассчитана на одно устройство (розетка, выключатель и т.п.)
• Климатическое исполнение: УХЛ3 - допускает работу при температуре от −25C до +40C, подходит для помещений с нормальной влажностью
• Нормативный документ: ТУ 3464-001-77313241-08 - соответствие требованиям российской технической регламентации

Совместимость и монтаж

Плата для вывода кабеля 45×45 мм графит совместима со всеми типами одинарных монтажных коробок глубиной 40–60 мм, используемых в системах Simon и других производителей. Монтаж выполняется до финишной отделки:

• Вырезается ниша в стене размером 45×45 мм
• Плата вставляется в нишу, кабели протягиваются через её центральное отверстие
• Фиксируется раствором или штукатуркой
• После высыхания - монтируется монтажная коробка и лицевая панель

Не требует дополнительных крепежей. Готовая плоская поверхность позволяет избежать перекосов при установке розеток.

Безопасность и стандарты

Изделие изготовлено из самозатухающего пластика, не поддерживающего горение. Соответствует требованиям ТУ 3464-001-77313241-08. Степень защиты IP20 исключает контакт с токоведущими частями при случайном прикосновении, однако не защищает от влаги - применение в ванных комнатах, банях и на улице запрещено.

Преимущества

• Экономит время монтажа - не требуется формирование ниши вручную
• Обеспечивает ровный выход кабелей, снижает риск повреждения изоляции
• Цвет графит скрывает дефекты штукатурки вокруг отверстия
• Одинаково хорошо работает с медными и алюминиевыми кабелями
• Совместима с большинством стандартных монтажных коробок

Ограничения применения

• Не применяется во влажных помещениях (ванная, кухня, бассейн) - IP20 недостаточен
• Не предназначен для открытой проводки - только скрытая установка
• Не поддерживает многопостовые устройства (два и более выключателя/розетки в одной рамке)
• Не рекомендовано использование в условиях постоянной вибрации или ударных нагрузок

Примеры использования

• Замена старой проводки в квартире - быстрый вывод кабелей из стены перед установкой новой розетки
• Монтаж системы “умный дом” - аккуратный выход кабелей для управления освещением
• Офисные перегородки из гипсокартона - организация скрытой проводки под выключатели
• Реставрация исторических зданий - минимизация повреждений при прокладке новых линий

Практические советы

• Перед монтажом проверьте, что диаметр отверстия в плате достаточен для вашего кабеля - максимальный внешний диаметр кабеля не должен превышать 12 мм
• При использовании нескольких плат в одном ряду соблюдайте равномерный шаг между ними - это упрощает выравнивание при штукатурке
• Не заделывайте плату слишком сильно - она должна остаться легко доступной для демонтажа в случае ремонта
• Плата для вывода кабеля 45×45 мм графит от Simon (k10-14) идеально сочетается с сериями Simon 90 и Simon 100 - можно использовать в единой системе
