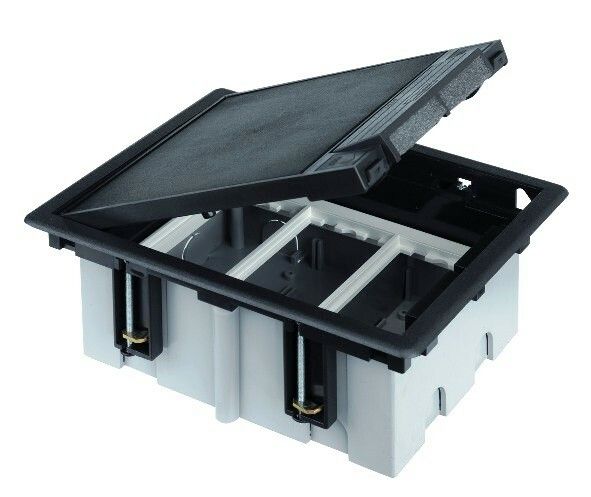

Лючок 1 S-мод. Simon Connect черн. + рамка глуб. 90-120мм SF110-14

Люк для установки в пол на 1 модуль (2 модуля 45×45 мм) глубина 90–120 мм, посадка 170×115 мм max 400 кг, графит от бренда Simon с артикулом sf110-14 предназначен для скрытой установки в пол, фальшпол или перекрытия между этажами. Он обеспечивает доступ к одному устройству 45×45 мм с возможностью регулировки глубины и выдерживает механическую нагрузку до 400 кг.

Назначение и область применения

Люк sf110-14 используется для скрытого монтажа электрооборудования в полах - например, розеток, выключателей, модулей автоматизации или сетевых интерфейсов. Подходит для установки в фальшпол, полости между этажами, а также в помещениях с повышенными требованиями к эстетике и безопасности. Применяется в офисах, гостиницах, медицинских учреждениях, жилых комплексах и промышленных зонах с контролируемой средой.

Технические характеристики

• Наружные размеры: 170 × 115 мм
• Глубина выемки в полу: 90 мм (минимальная глубина установки - 92 мм)
• Максимальная допустимая нагрузка: 400 кг
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, но не от воды
• Материал корпуса: металл + пластик
• Цвет: серый (графит)
• Форма крышки: прямоугольная
• Количество постов: 1 (подходит для одного устройства 45×45 мм)
• Регулировка глубины: от 90 до 120 мм
• Глубина выемки для напольного покрытия: 6 мм
• Совместим с кабельным каналом под полом: да

Совместимость и монтаж

Люк sf110-14 рассчитан на установку механизмов серии CIMA. Для монтажа стандартного модуля 45×45 мм необходим переходник S62-9 (приобретается отдельно). Корпус крепится к основанию пола с помощью регулируемых суппортов, позволяющих точно выставить уровень крышки относительно финишного покрытия. Установка возможна в любые типы полов: деревянные, бетонные, с подложкой, с системой теплого пола - при условии соблюдения минимальной глубины 92 мм.

Безопасность и стандарты

Степень защиты IP40 предотвращает попадание твердых объектов размером более 1 мм, что соответствует требованиям для внутренних помещений с ограниченным риском воздействия пыли и влаги. Люк не предназначен для влажных зон, улиц или мест с постоянным контактом с водой. Соответствует нормам для электромонтажа в жилых и коммерческих зданиях.

Преимущества

• Регулируемая глубина (90–120 мм) позволяет адаптировать люк под разную толщину напольного покрытия и слои тепло/звукоизоляции
• Высокая прочность - выдерживает нагрузку до 400 кг, безопасен для прохода людей и колесной техники
• Удобная форма крышки с четкими границами, легко открывается и закрывается
• Серый цвет (графит) маскирует следы эксплуатации и хорошо сочетается с большинством интерьеров
• Интеграция с кабельными каналами снижает трудоемкость прокладки проводов

Ограничения применения

• Не подходит для влажных помещений (ванная, кухня, бассейн) - степень защиты IP40 не защищает от брызг и влаги
• Требует наличия минимум 92 мм свободной высоты под полом - не применим там, где меньше
• Для установки стандартного модуля 45×45 мм обязательна покупка переходника S62-9
• Не рекомендуется для открытых площадок, террас, входных групп - риск повреждения от внешней среды

Примеры использования

• Установка розетки в центральной части офисного помещения под столом
• Скрытый монтаж USB-порта или сетевого интерфейса в гостиничном номере
• Интеграция кнопки вызова или терминала управления в холле многоквартирного дома
• Размещение модуля автоматизации в системе “умный дом” под паркетом или ламинатом

Практические советы

• Перед монтажом проверьте реальную глубину полости - она должна быть не менее 92 мм, иначе люк sf110-14 не установится
• Обязательно используйте переходник S62-9 при установке любого механизма 45×45 мм - без него он не зафиксируется
• При укладке напольного покрытия оставьте зазор 6 мм вокруг люка - это компенсирует толщину материала и исключит деформацию крышки
• Для частого доступа выбирайте модели с замком - этот люк не оснащен запирающим механизмом
• Проверьте совместимость с вашим типом кабельного канала - если канал выше 120 мм, потребуется удлинение или изменение маршрута
