Лючок 2 S-мод. Simon Connect 70-100мм сер. + рамка SF270-1

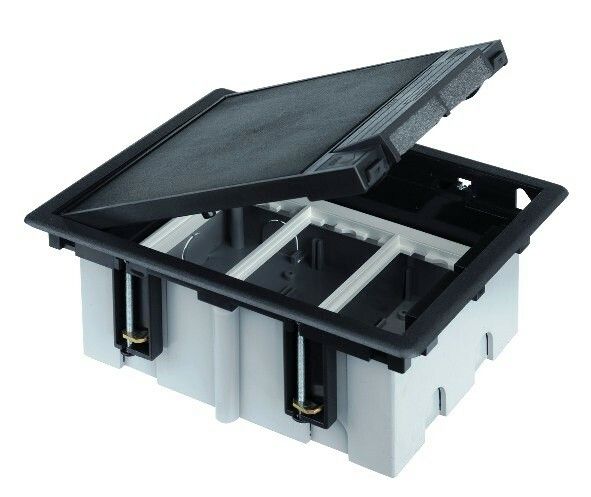

Люк для модулей CIMA, S-модулей (4 модуля 45х45 мм) глубина 70-100мм, посадка 170х155мм, серый от бренда Simon (артикул sf270-1) предназначен для скрытой установки в пол или фальшпол двух коммуникационных модулей, обеспечивая доступ к оборудованию без нарушения дизайна помещения.

Назначение и область применения

Этот люк используется для маскировки и защиты электромонтажных модулей CIMA и S-модулей размером 45×45 мм. Подходит для установки в полы из плитки, ламината, керамогранита или других жестких покрытий. Часто применяется в офисах, медицинских учреждениях, образовательных зонах и промышленных объектах, где требуется компактный и эстетичный доступ к розеткам, интерфейсам или контроллерам.

Технические характеристики

• Наружные габариты: 170 × 155 мм
• Глубина выемки в полу: 70–100 мм (минимальная - 70 мм)
• Материал корпуса: металл и пластик
• Цвет: серый
• Форма крышки: прямоугольная
• Степень защиты IP40 - защита от твердых частиц крупнее 1 мм, не защищён от воды
• Количество устанавливаемых устройств: до 2 единиц (например, два модуля 45×45 мм)
• Поддерживает установку в фальшпол

Совместимость и монтаж

Люк совместим со стандартными модулями CIMA и S-серии размером 45×45 мм. Для монтажа необходимо вырезать в полу проём точно по размеру 170×155 мм. Глубина выемки должна составлять минимум 70 мм - этого достаточно для размещения модулей и механизма крышки. Крышка крепится на петлях и фиксируется магнитным замком. Установка возможна как в сплошной пол, так и в фальшпол с несущими элементами достаточной прочности.

Безопасность и стандарты

Степень защиты IP40 предотвращает попадание инструментов, проводов и крупного мусора внутрь, но не обеспечивает защиту от влаги. Люк не предназначен для помещений с высокой влажностью, сыростью или риском пролива жидкостей. Не используйте в местах с постоянным контактом с водой - например, рядом с мойками, системами орошения или в ванных комнатах.

Преимущества

• Универсальная форма и цвет легко интегрируются в современные интерьеры
• Размер посадочного места 170×155 мм позволяет использовать один люк для двух модулей, экономя место
• Магнитная фиксация крышки обеспечивает плотное закрывание без механических защелок, снижая риск поломки
• Конструкция из металла и пластика сочетает прочность и легкость

Ограничения применения

• Не подходит для установки в полы с толщиной менее 70 мм
• IP40 не допускает использование во влажных средах - исключены кухни, туалеты, душевые, подвалы
• Не рассчитан на нагрузки выше обычных бытовых/офисных - запрещено хождение по крышке тяжелыми колесами или спецтехникой
• Не совместим с модулями большего размера - только 45×45 мм

Примеры использования

• Интеграция в пол офисного помещения - два модуля с USB-розетками и сетевым фильтром
• Установка в учебном классе - модуль управления освещением и интерактивной доской
• Медицинский кабинет - скрытые порты для подключения диагностического оборудования
• Производственный цех - доступ к кнопкам аварийной остановки через фальшпол

Практические советы

• Перед монтажом проверьте толщину пола - она должна быть не меньше 70 мм, иначе люк не войдет
• При использовании в фальшполе убедитесь, что несущие балки находятся вне зоны выреза
• Для удобства обслуживания рекомендуется оставлять свободное пространство вокруг люка - не задвигайте мебель слишком близко
• Не используйте силовые инструменты для открывания крышки - достаточно легкого надавливания
• Артикул sf270-1 - это единственная модель в линейке Simon с такой комбинацией размеров и глубины; другие аналоги могут не подходить по посадке
