Адаптер на 2 RJ45 коннектора защ. шторки алюм. Simon Connect S76B-8

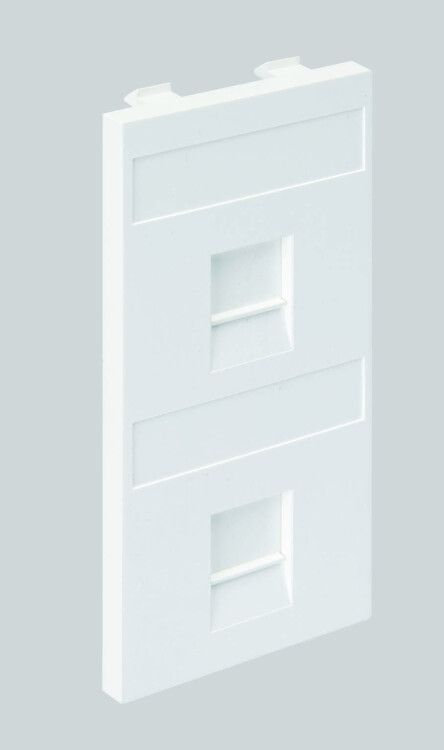

Адаптер на 2 RJ45 коннектора с защитными шторками, алюминий, CIMA-модуль 52x108мм, CJ545U(FM), CJ546U(FM) предназначен для организации точек подключения сетевых устройств в распределительных коробках и панелях. Этот адаптер сочетает надежную фиксацию, защиту контактов и совместимость со стандартными модульными системами Simon.

Назначение и область применения

Адаптер CJ545U(FM) и CJ546U(FM) используется для установки двух Ethernet-разъемов RJ45 в одном модульном посте размером 52×108 мм. Подходит для монтажа в коммуникационных шкафах, серверных помещениях, офисных и промышленных панелях. Обеспечивает удобный доступ к портам при сохранении аккуратного внешнего вида за счет скрытой установки и защитных шторок.

Технические характеристики

• Габаритные размеры: 52 × 108 мм - соответствует стандартному CIMA-модулю для установки в панели
• Степень защиты IP20 - предохраняет от случайного прикосновения к токоведущим частям, но не предназначена для работы во влажной среде или на улице
• Материал корпуса: пластик - легкий, устойчивый к механическим воздействиям, не проводит ток
• Цвет: серый - гармонирует с большинством стандартных панелей Simon
• Климатическое исполнение УХЛ3 - допустимо использование в закрытых помещениях с умеренным климатом, температурой от −25C до +40C
• Тип комплектации: центральная плата (накладка) - обеспечивает единый вид при установке нескольких модулей рядом
• Количество постов: 1 - занимает один стандартный модульный пост в распределительной коробке
• Нормативный документ: ТУ 3464-001-77313241-08 - соответствие внутренним требованиям производства Simon

Совместимость и монтаж

Адаптер CJ545U(FM)/CJ546U(FM) совместим с любыми панелями, поддерживающими стандарт CIMA-модулей 52×108 мм. Монтаж осуществляется методом скрытой установки с помощью безвинтового зажимного крепления - достаточно вставить адаптер в гнездо до щелчка. Для подключения кабелей используются стандартные RJ45-коннекторы, которые заводятся в заднюю часть устройства через кабельные вводы. Накладная пластина позволяет выровнять поверхность при установке нескольких модулей в ряд.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования внутри помещений. Защита IP20 исключает контакт с токоведущими элементами при нормальном использовании. Применение в условиях повышенной влажности, запыленности или на открытом воздухе не рекомендуется из-за отсутствия герметизации.

Преимущества

• Зашторенные RJ45-порты снижают риск повреждения контактов и попадания пыли при неиспользовании
• Безвинтовое крепление ускоряет монтаж и исключает потерю крепежа
• Совместимость с CIMA-системой позволяет легко заменить или дополнить модуль в существующих панелях Simon
• Единая цветовая гамма и форма обеспечивают эстетичный вид при групповой установке

Ограничения применения

• Не предназначен для использования вне помещений - степень защиты IP20 не защищает от воды и пыли в значительных количествах
• Работает только в рамках системы CIMA - несовместим с другими форматами модулей (например, 45 мм или DIN-рейка)
• Поддерживает только стандартные RJ45-разъемы - не работает с оптоволоконными или коаксиальными интерфейсами
• Не рассчитан на высокую нагрузку - не применяется для передачи питания по технологии PoE+ или выше без проверки совместимости с источником питания

Примеры использования

• Установка в коммуникационных шкафах офисных зданий для подключения компьютеров, телефонов и IP-камер
• Интеграция в панели управления на производстве для связи между контроллерами и HMI-устройствами
• Обустройство рабочих мест в call-центрах, где требуется быстрый доступ к сети и чистый внешний вид

Практические советы

• Перед монтажом убедитесь, что глубина ниши в панели достаточна для полного входа адаптера - 108 мм по высоте
• При установке нескольких модулей используйте одну накладку для равномерного визуального восприятия
• Не затягивайте кабели слишком сильно - это может деформировать контакты RJ45 внутри адаптера
• Для долговечности избегайте перегрузки одной точки подключения более чем двумя активными устройствами одновременно
• Проверьте наличие свободного места за панелью для прокладки кабелей - адаптер не имеет собственного объема для хранения лишних метров провода
