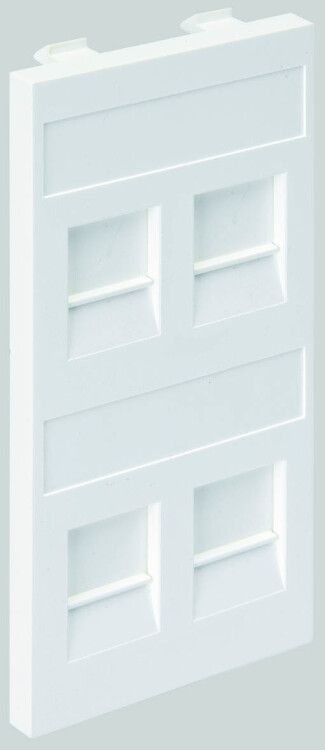

Адаптер на 4 RJ45 коннектора защ. шторки бел. SimonConnect S76C-9

Адаптер на 4 RJ45 коннектора с защитными шторками, CIMA-модуль 52x108мм, CJ545U(FM)/CJ546U(FM) от бренда Simon предназначен для организации точек сетевого подключения в распределительных коробках и панелях с внутренней установкой. Этот адаптер обеспечивает защищённый доступ к четырём Ethernet-портам с механической защитой от пыли и случайного контакта.

Назначение и область применения

Адаптер на 4 RJ45 коннектора с защитными шторками, CIMA-модуль 52x108мм, CJ545U(FM)/CJ546U(FM) используется для монтажа в стационарных коммуникационных системах внутри помещений. Подходит для установки в силовые и слаботочные щиты, где требуется компактная организация нескольких LAN-портов. Применяется в офисах, производственных цехах, серверных помещениях и объектах автоматизации.

Технические характеристики

• Количество портов: 4 × RJ45
• Размер модуля: 52×108 мм
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупной пыли
• Материал корпуса: термостойкий пластик
• Цвет: белый
• Климатическое исполнение: УХЛ3 - допустимо использование в закрытых помещениях с умеренным климатом, температурой от −25C до +40C
• Тип крепления: захватное - фиксируется в пазах монтажной рамки без винтов
• Конструкция: одна центральная пластина (накладка) с полями для этикеток
• Наличие защитных шторок: да - предотвращают попадание пыли и снижают риск повреждения контактов
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Адаптер на 4 RJ45 коннектора с защитными шторками, CIMA-модуль 52x108мм, CJ545U(FM)/CJ546U(FM) совместим со всеми стандартными CIMA-корпусами и монтажными платформами Simon, имеющими габариты, соответствующие 52×108 мм. Монтаж осуществляется путём вставки в подготовленную нишу и фиксации захватным механизмом - никаких инструментов не требует. Кабели подключаются с тыльной стороны через вырезы для провода. Для правильной работы необходимо соблюдать минимальный радиус изгиба кабеля UTP/STP (не менее 4 диаметров кабеля).

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок в зонах с невысоким уровнем опасности. Защита IP20 исключает контакт с токоведущими элементами пальцами или предметами более 12 мм в диаметре. Нормативный документ ТУ 3464-001-77313241-08 гарантирует соответствие российским требованиям к качеству и надёжности. Адаптер не предназначен для открытой установки вне герметичных корпусов.

Преимущества

• Компактный формат позволяет разместить четыре порта в одном посте, экономя место в щите
• Защитные шторки продлевают срок службы контактов, особенно в условиях повышенной запылённости
• Фиксация без винтов ускоряет монтаж и демонтаж
• Поле для этикетки упрощает маркировку портов - удобно при обслуживании сети
• Белый цвет гармонирует с большинством решений Simon и других европейских серий

Ограничения применения

• Не предназначена для внешнего монтажа - степень защиты IP20 недостаточна для улицы, сырых помещений или производства с высокой влажностью
• Не работает напрямую с PoE+ или PoE++ - передача питания зависит от оборудования, установленного за этим адаптером
• Поддерживает только кабель категории Cat5e и выше; не рекомендовано использовать с устаревшими Cat3
• Не совместим с модулями других брендов, кроме CIMA-Simon

Примеры использования

• Объединение четырёх рабочих мест в офисном блоке через одну распределительную коробку
• Подключение контроллеров PLC, HMI-панелей и датчиков в автоматизированных линиях
• Создание точки доступа Wi-Fi или IP-камеры в стенде управления
• Разводка сети в учебных классах, медицинских кабинетах, пунктах контроля

Практические советы

• Перед монтажом проверьте глубину ниши - она должна точно соответствовать 108 мм, иначе адаптер не войдёт полностью
• Используйте кабели с жилами не толще 0.52 мм2 - иначе возможны проблемы с затяжкой контактов
• Часто забывают про этикетки: используйте специальные наклейки Simon или печатаемые метки - так легче найти нужный порт при ремонте
• При замене старого модуля - не перегибайте кабели при выходе из задних каналов, чтобы не повредить пары
• Если вам нужны порты с PoE - выбирайте активные модули с питанием, этот адаптер лишь интерфейсный переходник
