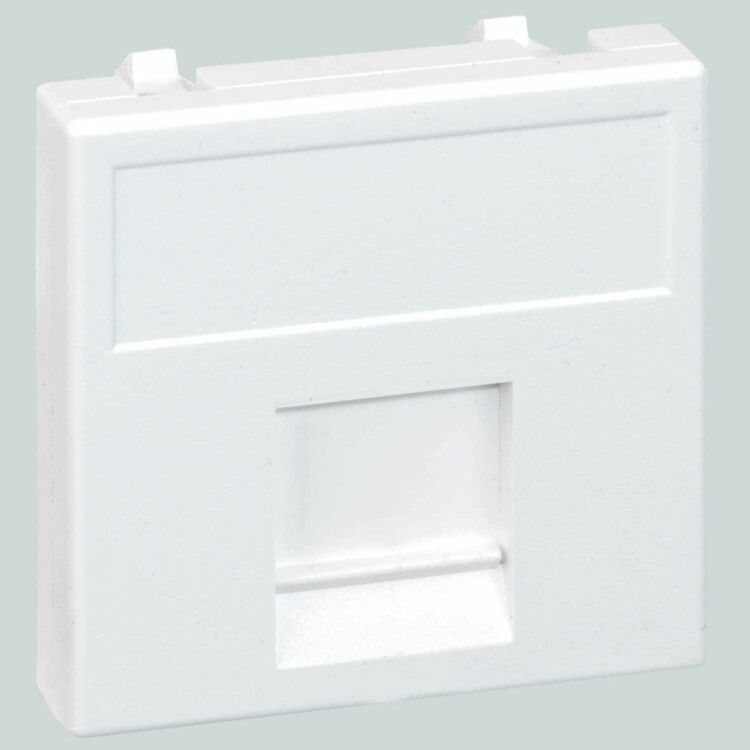

Адаптер RJ45 Simon Connect CJ545U(FM) RJ45, IP20, белый Simon K76-9

Адаптер Simon k76-9 - это компактный элемент для установки модульного сетевого разъёма RJ45 в скрытые коробки, обеспечивающий защиту контактов от пыли и случайного повреждения. Подходит для монтажа в офисах, серверных помещениях и промышленных объектах с умеренной влажностью.

Назначение и область применения

Адаптер Simon k76-9 предназначен для установки в стеновые или напольные распределительные коробки вместо стандартной рамки. Он позволяет закрепить один модульный разъём RJ45 с защитной шторкой, обеспечивая чистую и безопасную поверхность при отсутствии подключённого устройства. Применяется там, где требуется минимализм, защита от пыли и возможность быстрой замены коннектора без демонтажа всей системы.

Технические характеристики

• Форм-фактор: 45×45 мм - соответствует стандартным размерам модульных пластин
• Количество постов: 1 - рассчитан на один разъём RJ45
• Степень защиты: IP20 - защищает от доступа пальцев и крупных частиц, но не от брызг воды
• Материал корпуса: термостойкий пластик - устойчив к механическим нагрузкам и не проводит ток
• Цвет: белый - сочетается с большинством интерьерных решений
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с температурой от −25C до +40C и относительной влажностью до 95%
• Тип крепления: безвинтовое зажимное - фиксируется в коробке за счёт упругих захватов
• Этикетка: с полем для надписи - позволяет помечать порты для удобства обслуживания
• Нормативный документ: ТУ 3464-001-77313241-08 - соответствие внутренним требованиям производства

Совместимость и монтаж

Адаптер Simon k76-9 совместим со следующими типами коннекторов RJ45: CJ545U(FM), CJ546U(FM), AMP S110/SL110/SLt, Brand-Rex, RIT45. Все они имеют стандартную форму и крепёж, позволяющие установку через центральную плату адаптера.

Монтаж выполняется в скрытых коробках глубиной не менее 40 мм. Адаптер вставляется в проём 45×45 мм и фиксируется без инструментов - достаточно слегка надавить, пока защёлки не щёлкнут. Для замены коннектора достаточно вытащить старый и вставить новый - адаптер остаётся на месте.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок внутри помещений. Защита IP20 исключает контакт с живыми частями при случайном прикосновении. Материал корпуса самозагасающий, что снижает риск распространения горения при перегреве.

Преимущества

• Не требует винтов - экономит время при установке и сервисе
• Зашторенная конструкция предотвращает попадание пыли и мусора в разъём
• Поддерживает широкий спектр популярных коннекторов - не нужна замена всей системы при смене оборудования
• Поле для этикетки упрощает управление сетью и диагностику
• Белый цвет маскирует устройство в интерьере и не выделяется среди других элементов

Ограничения применения

• Не предназначено для открытой установки - используется только в скрытых коробках
• IP20 не обеспечивает защиту от влаги - нельзя использовать во влажных средах (ванная, улица, производственные участки с мойкой)
• Работает только с указанными типами коннекторов - другие модели RJ45 могут не войти или не зафиксироваться
• Не поддерживает PoE-питание напрямую - питание передаётся через установленный коннектор, а не через адаптер

Примеры использования

• Офисные рабочие места - для подключения компьютеров, телефонов, принтеров
• Серверные комнаты - как запасной порт или временный разъём для тестирования
• Производственные пульты управления - для подключения диагностических устройств
• Общественные здания - в холлах, лифтовых холлах, учебных классах

Практические советы

• Перед монтажом проверьте глубину коробки - она должна быть больше 40 мм, чтобы адаптер плотно сел и не болтался
• При использовании с коннекторами AMP SLt убедитесь, что их фиксаторы не выходят за габариты адаптера - возможны проблемы с закрыванием шторки
• Не используйте силу при установке - если адаптер не встаёт легко, проверьте размер проёма и наличие деформаций
• Часто забывают про этикетку - рекомендуем сразу подписывать порты (например, “PC-03”, “VoIP-1”) для избежания путаницы
• Если вам нужны несколько портов - комбинируйте этот адаптер с другими модулями в одной рамке, он не занимает лишнего места
