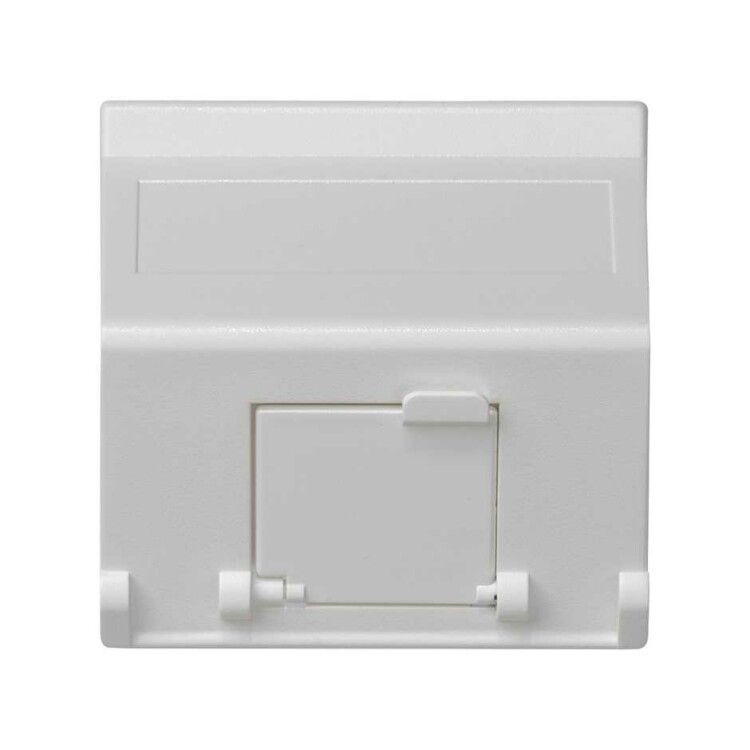

Адаптер наклонный со шторкой на 1 модуль MD (RJ45, оптоволокно), 45х45мм, белый - K80-9 Simon

Адаптер наклонный со шторкой на 1 модуль MD (RJ45, оптоволокно) 45х45мм, белый от Simon предназначен для организации доступа к сетевому порту RJ45 или оптоволоконному модулю в распределительной коробке с сохранением защиты от пыли и случайного контакта. Артикул k80-9 обеспечивает компактное решение для монтажа в стандартизированных панелях.

Назначение и область применения

Адаптер наклонный со шторкой на 1 модуль MD используется там, где требуется удобный доступ к одному сетевому интерфейсу - RJ45 или оптоволоконному модулю - в ограниченном пространстве. Подходит для установки в стеновые, напольные или серверные шкафы, особенно когда важна эргономика: наклонная форма позволяет легче подключить кабель без изгиба под острым углом. Применяется в офисах, телекоммуникационных узлах, системах автоматизации и промышленных контроллерных пунктах.

Технические характеристики

• Габаритные размеры: 45×45×0 мм - плоский профиль, не выступает за поверхность панели;
• Материал корпуса: пластик - устойчив к механическим воздействиям, не проводит ток;
• Цвет: белый - соответствует стандартной цветовой гамме коммуникационного оборудования;
• Тип комплектации: центральная плата (накладка) - фиксируется на лицевой стороне монтажной рамки;
• Тип крепления: прочее - монтируется через стандартную посадочную нишу 45×45 мм, без винтов или дополнительных элементов.

Совместимость и монтаж

Адаптер совместим с любыми панелями, имеющими стандартную квадратную нишу 45×45 мм, используемую для модульных устройств типа MD. Установка происходит путём вставки адаптера в нишу до щелчка - он фиксируется за счёт упругих защёлок. Шторка закрывается после подключения кабеля, предотвращая попадание пыли. Для работы с оптоволокном необходимо использовать совместимый SFP-модуль или переходник, который вставляется внутрь адаптера. Кабель RJ45 подключается прямо в гнездо, расположенное под наклоном.

Преимущества

• Наклонный дизайн снижает нагрузку на кабель при подключении - продлевает срок службы разъёма;
• Шторка обеспечивает защиту от пыли и случайного отключения - повышает надёжность в условиях средней запылённости;
• Плоская форма не требует глубины монтажа - идеально для тонких панелей и плотной компоновки;
• Не требует инструментов для установки - монтаж занимает несколько секунд.

Ограничения применения

• Не предназначена для открытых уличных условий - отсутствует защита IP, не рассчитана на влагу и перепады температур;
• Поддерживает только один модуль на единицу - нельзя использовать для группового подключения нескольких портов;
• Не совместима с крупными оптоволоконными модулями, выходящими за габариты 45×45 мм;
• Не имеет встроенного управления или индикации - не подходит для систем, требующих световой сигнализации состояния связи.

Примеры использования

• Установка в серверной стойке для подключения Ethernet-кабеля к маршрутизатору;
• Интеграция в панель управления станком для подключения диагностического устройства через RJ45;
• Фиксация оптоволоконного модуля в распределительной коробке здания с минимальным выступом;
• Замена старого адаптера в существующей панели без переделки монтажного отверстия.

Практические советы

• Перед установкой проверьте, что посадочная ниша точно соответствует 45×45 мм - даже небольшое отклонение может помешать фиксации;
• При использовании с оптоволокном убедитесь, что модуль имеет подходящий форм-фактор и не задевает за край шторки;
• Не применяйте силу при вставке - если адаптер не встаёт легко, проверьте наличие деформаций или посторонних предметов в нише;
• Регулярно открывайте шторку и протирайте контактные площадки - особенно в помещениях с высокой запылённостью;
• Адаптер k80-9 от Simon можно сочетать с другими изделиями серии MD - они имеют единый стандарт крепления и внешнего вида.
