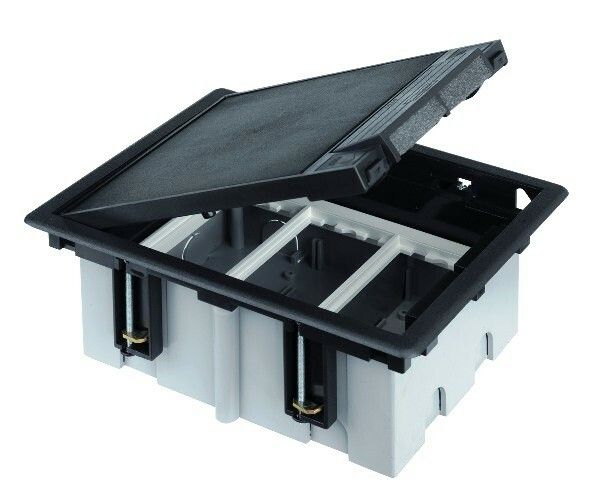

Люк на 1 CIMA-модуль (2-мод. 45х45мм) глубина 90-120мм посадка 170х115мм max 400кг сер. Simon Connect SF110-1

Люк для 1 модуля CIMA, S (2 модуля 45х45 мм) глубина 90-120мм, посадка 170х115мм, max 400кг, серый от бренда Simon - это компактный доступный люк для скрытой установки в напольном покрытии, предназначенный для обслуживания одного модуля управления или коммутационной коробки. Артикул sf110-1 обеспечивает надежную защиту оборудования в условиях высоких нагрузок и частого доступа.

Назначение и область применения

Люк предназначен для скрытой установки в полах офисов, производственных помещений, центров обработки данных и других зонах, где требуется доступ к одному модулю CIMA, S (например, реле, контроллеру, распределителю). Он позволяет сохранить эстетичный вид пола, не нарушая целостность напольного покрытия, при этом обеспечивая быстрый и безопасный доступ к оборудованию. Подходит для установки в фальшполы и кабельные каналы под полом.

Технические характеристики

• Тип изделия: Люк для одного модуля
• Количество постов: 1
• Количество устанавливаемых устройств: 1
• Количество монтажных коробок: 1
• Наружные габариты: 170 × 115 мм
• Глубина выемки в полу: 90–120 мм (минимальная глубина встраивания - 92 мм)
• Глубина выемки напольного покрытия: 5 мм
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, не защищён от воды
• Материал: металл (корпус) + пластик (крышка)
• Цвет: серый
• Покрытие поверхности: структурированное - снижает скольжение и повышает износостойкость
• Максимальная нагрузка: до 400 кг
• Тип крышки: прямоугольная, с рамкой защиты напольного покрытия
• Подходит для установки в фальшпол: да
• Подходит для кабельного канала под полом: да

Совместимость и монтаж

Люк совместим с модулями CIMA, S размером 45×45 мм - один модуль помещается точно в одну ячейку. Для монтажа необходимо вырезать проём в полу по размеру 170×115 мм, с учётом глубины 92–120 мм. Глубина выемки в самом покрытии - всего 5 мм, что позволяет использовать люк на ламинате, плитке, ковролине без значительного нарушения уровня пола. Крышка фиксируется механически, не требует замков или инструментов для открывания. Установка возможна как в бетонный, так и в сборный фальшпол.

Безопасность и стандарты

Степень защиты IP40 гарантирует защиту от контакта с инструментами и крупными твердыми предметами, но не предохраняет от попадания жидкости. Применение в помещениях с повышенной влажностью (ваннные, кухни, подвалы) не рекомендуется. Конструкция соответствует требованиям безопасности для персонала при регулярном обслуживании.

Преимущества

• Выдерживает нагрузку до 400 кг - подходит для мест с интенсивным движением людей и транспорта
• Рамка защиты напольного покрытия предотвращает деформацию кромок и продлевает срок службы отделки
• Структурированная поверхность крышки снижает риск поскользнуться
• Узкий вырез в покрытии (5 мм) минимизирует необходимость доработки пола
• Интеграция с кабельными каналами под полом упрощает прокладку проводов

Ограничения применения

• Не подходит для влажных сред - IP40 не обеспечивает защиту от воды
• Не рассчитан на установку более чем одного модуля CIMA, S
• Требует точного соблюдения глубины выемки: менее 92 мм - невозможна установка
• Не предназначен для открытых площадок или внешней эксплуатации

Примеры использования

• Управление освещением в офисе - люк установлен в центральной зоне пола для доступа к реле управления
• Автоматизация производства - доступ к контроллеру в зоне конвейера, где важна чистота и безопасность пола
• Центр обработки данных - скрытый доступ к сетевому оборудованию в зоне с напольной системой охлаждения
• Обслуживание систем видеонаблюдения - установка в холле для быстрой диагностики камеры

Практические советы

• Перед монтажом проверьте глубину пола - она должна быть не меньше 92 мм, иначе модуль не поместится
• При использовании в фальшполе убедитесь, что нижняя часть люка не задевает элементы каркаса
• Для долговечности не используйте силовые инструменты при закрывании крышки - достаточно легкого нажатия
• При замене модуля CIMA, S - не забудьте отключить питание перед открытием люка
• Артикул sf110-1 совпадает с другими изделиями серии Simon CIMA - можно заказывать запасные крышки или корпуса
