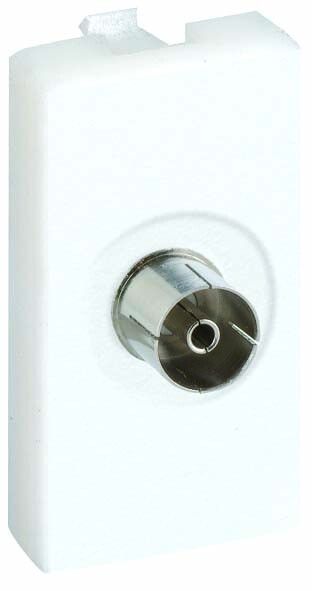

Плата с разъемом TV "мама" пайка 22.5х45мм алюм. Simon Connect K102B-8

Плата с разъемом TV «мама» пайка 22,5×45 мм от бренда Simon, артикул k102b-8 - это компонент для надёжного подключения телевизионных сигналов через поверхностную пайку. Применяется в сборке телевизионных модулей, сетевых фильтров и других устройств, где требуется жесткая фиксация разъёма на печатной плате.

Назначение и область применения

Плата с разъемом TV «мама» пайка 22,5×45 мм предназначена для установки на печатную плату и обеспечивает механическую и электрическую связь между коаксиальным кабелем и внутренней схемой устройства. Подходит для использования в бытовых и промышленных телевизионных системах: спутниковых приемниках, антенных распределителях, усилителях сигнала, медиаплеерах с телевизионным входом.

Технические характеристики

• Размеры: 22,5 × 45 мм - габариты платы с установленным разъёмом;
• Способ монтажа: скрытый (разъём паяется прямо на плату, без корпуса или крепления сверху);
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не герметичен; не предназначен для открытого монтажа во влажной среде;
• Материал корпуса: пластик - устойчив к обычным бытовым воздействиям, не проводит ток;
• Цвет: серый - соответствует типовой цветовой гамме электронных компонентов;
• Количество постов: 1 - один входной канал для коаксиального соединения;
• Климатическое исполнение: УХЛ3 - рассчитана на работу в помещениях с умеренным климатом, температурой от −10C до +40C и относительной влажностью до 80%;
• Нормативный документ: ТУ 3464-001-77313241-08 - технические условия производителя Simon.

Совместимость и монтаж

Плата совместима с коаксиальными разъёмами типа F-коннектор (стандартный телевизионный разъём). Для монтажа необходимо:

• Использовать паяльник с регулируемой температурой (не выше 260–280 C);
• Обеспечить точную центровку разъёма на плате перед пайкой;
• Не перегревать контакты - длительная тепловая нагрузка может повредить изоляцию внутри разъёма;
• Проверить целостность пайки после остывания - отсутствие «холодных» соединений.

Платформа не имеет крепёжных отверстий - фиксируется исключительно за счёт пайки выводов. Не рекомендуется применять в условиях вибраций без дополнительной фиксации клеем или зажимом.

Безопасность и стандарты

Соответствует требованиям ТУ 3464-001-77313241-08. Степень защиты IP20 позволяет использовать изделие только в закрытых корпусах, защищённых от попадания воды и пыли. Напряжение работы не указано - применяется в слаботочных цепях телевизионных сигналов (до 10 В постоянного/переменного тока).

Преимущества

• Компактные размеры позволяют экономить место на печатной плате;
• Жёсткая паяная фиксация снижает риск потери контакта при долговременной эксплуатации;
• Пластиковый корпус не требует экранирования - подходит для маломощных устройств;
• Серый цвет легко сочетается с другими элементами платы, не выделяется визуально.

Ограничения применения

• Не допускается использование вне закрытых корпусов - IP20 не защищает от влаги и пыли;
• Не подходит для высокочастотных мощных сигналов (>1 GHz / >1 W) без проверки импеданса;
• Не предназначена для частого подключения/отключения - разъём не рассчитан на многократные циклы вставки;
• Не используется в условиях температур ниже −10 C или выше +40 C - риск хрупкости пластика и изменения электрических параметров.

Примеры использования

• Телевизионный модуль в домашнем медиацентре;
• Фильтр помех в спутниковом ресивере;
• Распределительный блок для нескольких ТВ-антенн в офисном помещении;
• Встраиваемые пульты управления с функцией приёма эфирного сигнала.

Практические советы

• Перед пайкой протестируйте разъём мультиметром - убедитесь в отсутствии КЗ между контактами;
• При использовании в плотноупакованной плате учтите, что габариты 22,5×45 мм занимают значительную площадь - планируйте трассировку заранее;
• Для усиления механической прочности можно нанести каплю термостойкого клея вокруг основания разъёма после пайки;
• Не используйте этот компонент вместо экранного разъёма для RF-антенн в открытом виде - он не имеет металлической оплётки или экранирующего корпуса.
