Плата для вывода кабеля 45х45мм алюм. Simon Connect K10-8

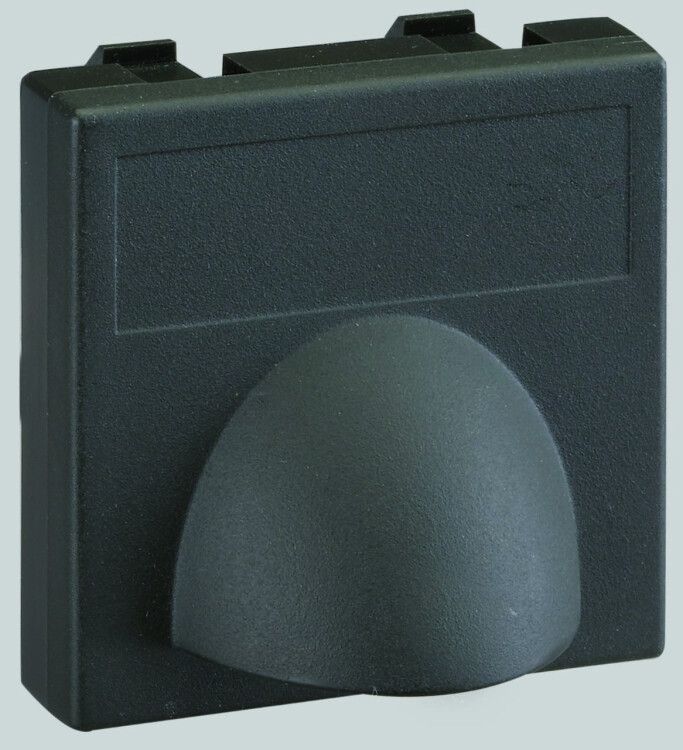

Плата для вывода кабеля 45×45 мм от бренда Simon, артикул k10-8 - это накладная деталь для организации безопасного выхода кабелей из электроустановочных изделий. Она предназначена для установки в распределительные коробки, шкафы и корпуса, где требуется фиксация и герметизация проводов через одно отверстие. Несмотря на указание «алюминий» в названии, материал платы - пластик, что влияет на вес, устойчивость к коррозии и условия эксплуатации.

Назначение и область применения

Плата для вывода кабеля 45×45 мм используется для создания прохода кабеля через стенку электроустановочного устройства (ЭУИ): например, в распределительной коробке, щите или корпусе автоматики. Её применяют там, где необходимо зафиксировать один кабель и предотвратить попадание пыли внутрь оборудования. Подходит для сборки бытовых и промышленных систем управления, освещения, слаботочных сетей. Учитывайте, что она не предназначена для многожильных кабелей или группового вывода - только одиночный кабель через центральное отверстие.

Технические характеристики

• Размеры: 45 × 45 мм - габариты накладки, соответствуют стандартным модулям для встраивания в корпуса
• Материал: термостойкий пластик (не алюминий, как указано в названии; металл в названии - вероятно, ошибка или ссылка на аналогичную серию)
• Степень защиты: IP20 - защита от прикосновений пальцами и твёрдыми предметами >12 мм, но не от воды и пыли
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с умеренным климатом, температурой от −25C до +40C, средней влажностью
• Цвет: серый - совместим с большинством белых и серых электроустановочных изделий
• Количество постов: 1 - одна точка вывода кабеля
• Способ монтажа: скрытый - устанавливается внутри корпуса, не выступает над поверхностью
• Тип комплектации: центральная плата (накладка) - монтируется в центре крышки или стенки корпуса
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Плата k10-8 от Simon совместима с корпусами и крышками, имеющими прямоугольное отверстие 45×45 мм. Монтаж выполняется внутри уже собранного устройства: плата вставляется в подготовленное отверстие и фиксируется за счёт зажимов или трения. Кабель продевается через центральный канал. Для плотной посадки рекомендуется использовать кабели с внешним диаметром до 10–12 мм. Не используйте жесткие или слишком толстые кабели - они могут повредить уплотнительную часть или не войти в отверстие.

Безопасность и стандарты

Плата соответствует требованиям ТУ 3464-001-77313241-08 и обеспечивает базовую защиту IP20, что делает её безопасной для использования в закрытых, сухих помещениях. Не предназначен для открытых площадок, влажных зон, улиц или мест с высоким уровнем запыления. Применение вне условий УХЛ3 (например, при температуре ниже −25C) может привести к хрупкости материала.

Преимущества

• Простая установка - не требует инструментов, фиксируется вручную
• Не выступает над поверхностью - сохраняет эстетику и целостность корпуса
• Защищает от случайного доступа к проводам внутри корпуса
• Совместима со стандартными решениями Simon для монтажа ЭУИ

Ограничения применения

• Не подходит для влажных помещений, улиц, подвалов с повышенной влажностью - IP20 не обеспечивает защиту от воды
• Не рассчитана на несколько кабелей - только один вход
• Не используется в условиях экстремальных температур (ниже −25C или выше +40C)
• Материал - пластик, поэтому не подходит для высоконагруженных металлических корпусов, где нужна механическая прочность или экран
• Название содержит «алюминий», но фактически изделие изготовлено из пластика - возможна путаница при заказе

Примеры использования

• Фиксация силового кабеля питания в распределительной коробке светильника
• Вывод сигнального кабеля в контроллер автономной системы освещения
• Проход кабеля в корпусе автоматического выключателя в квартире
• Запечатывание одного входа в щитовой модуль при замене старого элемента

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен свободно проходить через центральное отверстие, но не болтаться
• Если кабель имеет толстую оболочку, перед вводом сделайте лёгкую фаску - так легче вставить его в плату
• Не используйте эту плату вместо кабельного ввода с уплотнением - для влагозащиты нужны другие решения (например, IP65/IP67)
• При замене старой платы убедитесь, что новая k10-8 точно соответствует размеру 45×45 мм - даже небольшое отличие может помешать установке
• Артикул k10-8 - единственный в линейке Simon с таким форматом; не путайте с другими типами накладок, даже если они тоже имеют «45×45» в названии
