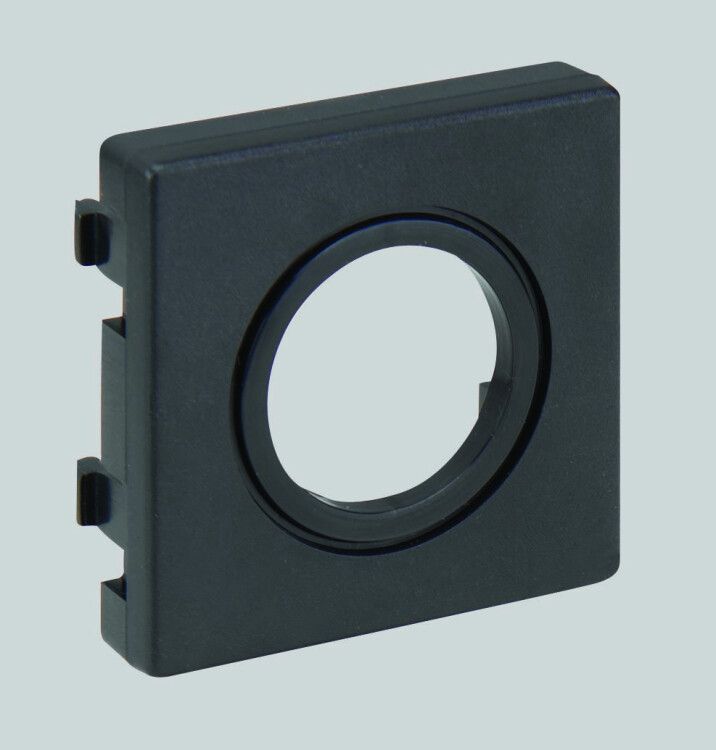

Плата для ввода трубы 16мм 45х45мм бел. Simon Connect K19-9

Плата для ввода трубы 16мм, 45х45мм, белый от Simon (артикул k19-9) - это компактный аксессуар для организации входа кабельной или трубной проводки в распределительную коробку или модульную систему. Подходит для скрытой установки в стены, обеспечивает фиксацию трубы диаметром до 16 мм и сохраняет целостность конструкции.

Назначение и область применения

Плата для ввода трубы 16мм, 45х45мм, белый используется для безопасного и аккуратного вывода труб или гофр через стену в распределительные коробки, шкафы или модульные системы управления. Применяется в жилых и офисных помещениях при монтаже слаботочных сетей: телефонии, интернета, сигнализации, видеонаблюдения. Устанавливается внутри стен, совместима с пластиковыми коробками и модулями Simon.

Технические характеристики

• Тип изделия: аксессуар (модуль-заглушка)
• Размеры: 45×45 мм
• Диаметр ввода трубы: до 16 мм
• Материал: пластик (негорючий, устойчивый к механическим воздействиям)
• Цвет: белый
• Степень защиты: IP20 - защищает от предметов больше 12,5 мм, не предохраняет от воды
• Способ монтажа: скрытый - устанавливается внутрь стены, выравнивается с поверхностью
• Климатическое исполнение: УХЛ3 - допускает работу при температуре от −25C до +40C и повышенной влажности
• Нормативный документ: ТУ 3464-001-77313241-08
• Количество постов: 1

Совместимость и монтаж

Плата для ввода трубы 16мм, 45х45мм, белый совместима со всеми стандартными пластиковыми коробками Simon и аналогичными модульными системами с габаритами 45×45 мм. Монтаж выполняется в подготовленное отверстие в стене перед установкой распределительной коробки. Крепление осуществляется за счет фиксации в корпусе коробки - саморезы или клей не требуются. После монтажа труба проходит через центральное отверстие, плата плотно закрывает зазор между трубой и стеной.

Безопасность и стандарты

Плата соответствует требованиям ТУ 3464-001-77313241-08. Материал изготовлен из самозатухающего пластика, не поддерживающего горение. IP20 обеспечивает базовую защиту от случайного контакта с токоведущими частями, но не предназначен для влажных помещений или наружной установки. Для работы в условиях высокой влажности (ванная, кухня) требуется дополнительная герметизация.

Преимущества

• Экономит место: компактный формат 45×45 мм не перегружает коробку
• Чистый внешний вид: после монтажа заполняет щель, не выступает над уровнем стены
• Простота установки: не требует специальных инструментов, фиксируется в стандартной коробке
• Совместимость с сериями Simon: легко интегрируется в существующие решения бренда

Ограничения применения

• Не предназначена для силовой проводки - только для слаботочных систем
• IP20 не защищает от влаги - нельзя использовать в ванных комнатах, на улице или в сырых помещениях без дополнительной герметизации
• Поддерживает только одну трубу диаметром до 16 мм; для нескольких труб потребуется несколько плат
• Не подходит для металлических труб большего диаметра - возможен риск повреждения материала

Примеры использования

• Ввод Ethernet-кабеля в комнату через стену в коробку для розетки
• Проход кабеля CCTV-камеры в распределительную коробку
• Фиксация гофры с телефонным кабелем в монтажной коробке в офисе
• Заполнение отверстия в коробке при замене старой проводки

Практические советы

• Перед монтажом проверьте диаметр трубы - он не должен превышать 16 мм, иначе плата не будет плотно прилегать
• Если труба слишком тонкая, используйте термоусадочную трубку или пену для заполнения зазора
• При работе в деревянных или гипсокартонных перегородках убедитесь, что отверстие точно соответствует размеру 45×45 мм
• Плата для ввода трубы 16мм, 45х45мм, белый лучше сочетать с другими элементами Simon - так система выглядит единым целым
• Не применяйте в местах с постоянным механическим воздействием - например, рядом с дверью или в проходной зоне
