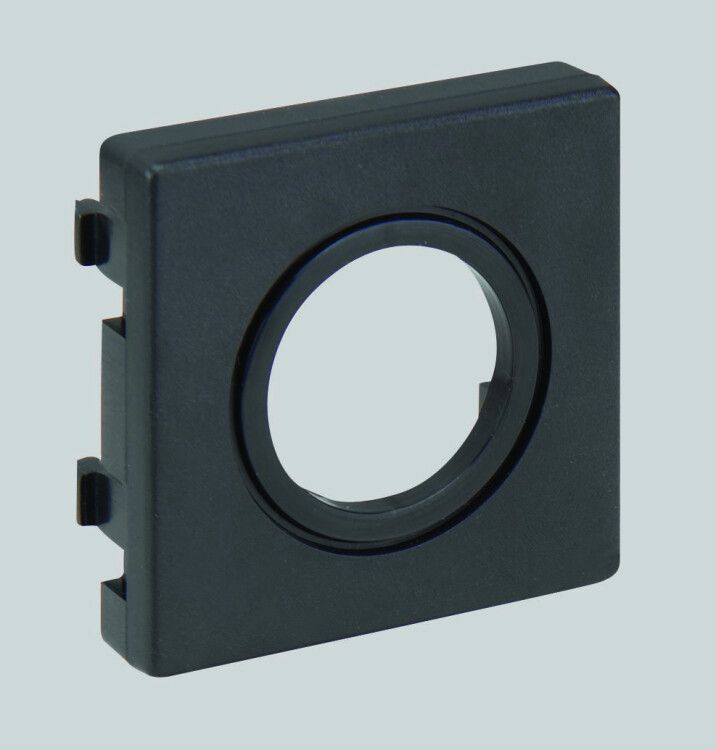

Плата для ввода трубы d16 45х45мм Simon Connect K19-14

Плата для ввода трубы 16мм, 45х45мм, графит от Simon с артикулом k19-14 - это компактный аксессуар для скрытой установки, обеспечивающий безопасный и герметичный ввод трубопровода или гофрированной трубы в распределительную коробку. Подходит для работы с одножильными и многожильными кабелями в условиях умеренного климата.

Назначение и область применения

Плата для ввода трубы 16мм, 45х45мм, графит предназначена для организации входного прохода в распределительные коробки при скрытой проводке. Она фиксирует трубу на месте, предотвращает её смещение и защищает изоляцию кабеля от повреждений о острые кромки отверстия. Применяется в жилых, офисных и промышленных объектах при монтаже электропроводки внутри стен.

Технические характеристики

• Размеры: 45×45 мм - соответствует стандартным коробкам для скрытой установки
• Диаметр ввода: 16 мм - подходит для труб Ø16 мм (например, гофра ПВХ или металлическая гофра)
• Материал: пластик - устойчив к коррозии, не проводит ток, легкий в обработке
• Степень защиты IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли; применяется только во внутренних помещениях
• Цвет: графит - сочетается с современной отделкой и темными корпусами оборудования
• Климатическое исполнение УХЛ3 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Количество постов: 1 - рассчитана на один ввод, не поддерживает групповые решения
• Совместима с круглым кабелем - позволяет вводить кабели в гофре или без неё, если диаметр не превышает 16 мм
• Нормативный документ: ТУ 3464-001-77313241-08 - сертифицировано по российским техническим условиям

Совместимость и монтаж

Плата для ввода трубы 16мм, 45х45мм, графит устанавливается в стандартные распределительные коробки глубиной не менее 40 мм. Монтаж скрытый - изделие закладывается в стену вместе с коробкой. Для установки необходимо:

• Вырезать в коробке отверстие под размер платы (45×45 мм)
• Заполнить зазор между платой и коробкой штукатуркой или раствором
• Вставить трубу через центральное отверстие Ø16 мм
• Не использовать с трубами большего диаметра - возможна деформация или трещины

Изделие совместимо с любыми типами труб, имеющими внешний диаметр до 16 мм, включая гофрированные ПВХ, металлопластик и медные трубы малого сечения.

Безопасность и стандарты

Плата для ввода трубы 16мм, 45х45мм, графит изготовлена из самозатухающего пластика, соответствует требованиям безопасности по ГОСТ Р 50030.2 и ТУ 3464-001-77313241-08. Несмотря на класс защиты IP20, применение вне помещений или в сырых зонах (ванная, кухня, подвал) запрещено - риск поражения током при попадании влаги.

Преимущества

• Фиксирует трубу без дополнительных креплений - снижает время монтажа
• Защита кабеля от перегибов и механических повреждений на входе
• Эстетично выглядит после финишной отделки - цвет графит маскирует следы штукатурки
• Не требует специальных инструментов для установки

Ограничения применения

• Не предназначен для открытой проводки - только скрытая установка
• IP20 исключает использование в помещениях с высокой влажностью или вероятностью брызг
• Не подходит для труб диаметром более 16 мм - возможен разрыв материала
• Не используется в качестве соединительной муфты или переходника - только вводный элемент
• Не совместим с системами с принудительной вентиляцией или давлением

Примеры использования

• Ввод кабеля в распределительную коробку в спальной комнате
• Проход трубы с проводами через стену в офисном кабинете
• Монтаж в новостройках при скрытой электропроводке по проекту
• Обновление старой проводки в квартирах с заменой коробок

Практические советы

• Перед монтажом проверьте диаметр вашей трубы - он должен точно соответствовать 16 мм +-0,5 мм
• Если труба слишком тонкая, используйте термоусадочную трубку вокруг неё для плотной посадки
• Не затягивайте кабель слишком сильно при протяжке - плата не рассчитана на нагрузку
• При использовании в деревянных домах соблюдайте нормы противопожарной безопасности - материал не горюч, но не обеспечивает огнестойкости всей системы
• Плата для ввода трубы 16мм, 45х45мм, графит от Simon - надежный элемент для базовой проводки, но не заменяет профессиональные вводные устройства для силовых линий
