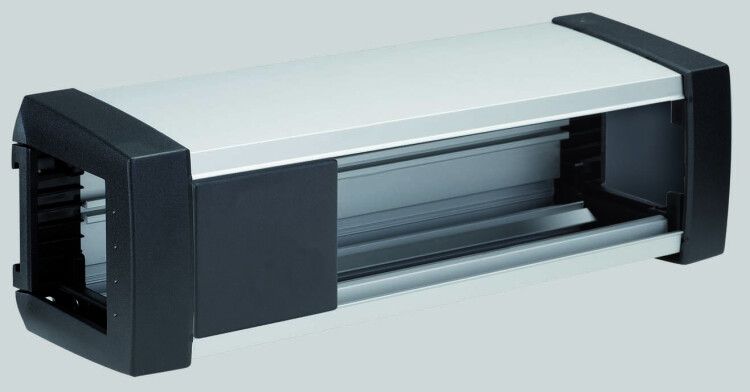

Офиблок ПЛЮС для 3-х мех. K45 Simon Connect KFP103-14

Офиблок Плюс на 3 модуля K45, графит от Simon - компактная металлическая колонна для открытого монтажа распределительных устройств в условиях повышенной влажности и запыленности. Артикул kfp103-14 обеспечивает надежную фиксацию трёх модулей с боковым вводом кабелей, подходящую для промышленного и коммерческого оборудования.

Назначение и область применения

Офиблок Плюс на 3 модуля K45, графит предназначен для установки автоматических выключателей, УЗО, реле и других модульных аппаратов в местах, где требуется открытый монтаж без шкафа. Подходит для помещений с умеренной влажностью и температурными перепадами - например, цеховые щиты, насосные станции, системы управления конвейерами. Благодаря анодированному алюминиевому корпусу и защите IP40, используется там, где важна механическая прочность, но не нужна герметичность.

Технические характеристики

• Количество секций: 3 - позволяет разместить до трёх стандартных модулей шириной 17,5 мм каждый
• Материал корпуса и колонны: алюминий с анодированным покрытием - устойчив к коррозии, не требует окраски
• Высота колонны: 69 мм - оптимальна для компактных решений
• Степень защиты: IP40 - предохраняет от твердых частиц крупнее 1 мм, не защищает от воды
• Климатическое исполнение: УХЛ3 - работает при температурах от −25C до +40C, допустима высокая влажность
• Ввод кабеля: сбоку - удобен для прокладки проводов из стороны, без необходимости сверления верха или низа
• Сквозной профиль: да - позволяет протянуть кабели через всю длину колонны
• Крышка: пластиковая, материал свободен от галогенов - безопасна при возможном возгорании
• Цвет: серый (графит) - соответствует промышленным стандартам эстетики
• Крепление: винтовое - фиксируется болтами к стене или другой поверхности
• Исполнение: одностороннее - доступ к модулям только с одной стороны
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Офиблок Плюс на 3 модуля K45, графит совместим со всеми стандартными DIN-рейкой модулями шириной 17,5 мм. Монтаж осуществляется на вертикальную плоскость с помощью винтов, которые входят в комплект. Кабели заводятся через боковые отверстия - важно заранее продумать маршрут прокладки, так как задняя часть закрыта. Анодированная поверхность не требует подготовки перед установкой, но не рекомендовано использовать в средах с химически активными парями.

Безопасность и стандарты

Офиблок Плюс на 3 модуля K45, графит соответствует требованиям ТУ 3464-001-77313241-08. Пластиковая крышка изготовлена из материала без галогенов - снижает риск образования токсичных газов при нагреве. Защита IP40 исключает попадание инструментов и крупной пыли внутрь, что повышает безопасность обслуживания. Однако не предназначена для работы во влажных зонах с прямым контактом с водой - для этого нужны устройства с IP65 и выше.

Преимущества

• Анодированное алюминиевое основание - долговечность, легкий вес, устойчивость к внешним воздействиям
• Сквозной профиль - упрощает прокладку и замену кабелей без демонтажа
• Боковой ввод - экономит место и ускоряет монтаж в плотных системах
• Пластиковая крышка без галогенов - экологична и безопасна при аварийных ситуациях
• Климатическое исполнение УХЛ3 - подходит для большинства промышленных объектов в России и странах СНГ

Ограничения применения

• Не применяется в помещениях с постоянным воздействием воды, пара или агрессивных жидкостей - степень защиты IP40 недостаточна
• Работает только при температуре от −25C до +40C - не подходит для холодных складов без отопления или жарких печных зон
• Одностороннее исполнение - нельзя получить доступ к модулям сзади; требует наличия свободного пространства спереди
• Не рассчитана на установку тяжелых аппаратов массой более 1,5 кг на один модуль - проверяйте нагрузку на рейку

Примеры использования

• Щит управления насосной станцией - три модуля: автомат, УЗО, реле времени
• Контрольный пункт на конвейере - питание, управление, сигнализация
• Распределительный узел в цеху - монтаж на стену рядом с оборудованием
• Автономный щиток на объекте с временным энергоснабжением

Практические советы

• Перед монтажом проверьте, чтобы глубина кабельного канала соответствовала диаметру ввода - используйте кабельные вводы с уплотнителем, если есть риск проникновения пыли
• При использовании в сыром помещении - регулярно осматривайте места крепления на предмет конденсата
• Не затягивайте винты слишком сильно - алюминий мягче стали, можно деформировать резьбу
• Для удобства обслуживания оставьте минимум 15 см свободного пространства перед крышкой
• Артикул kfp103-14 - единственный вариант в этой серии с таким сочетанием цвета, высоты и ввода; другие модели имеют другую длину или тип ввода
