Компакт на 3 механизма K45 белый | KFC103-9 Simon Connect Офиблок KFC203-9

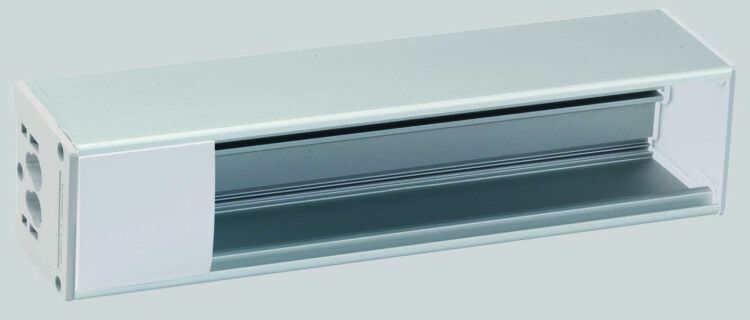

Офиблок компактный на 3 модуля K45, белый - это компактный металлический корпус из анодированного алюминия для открытого монтажа распределительных устройств, подходящий для установки автоматических выключателей, УЗО и других модульных элементов в условиях с умеренной влажностью и температурными перепадами. Бренд Simon предлагает эту модель под артикулами kfc103-9 и kfc203-9 для задач, где важна прочность, минимализм и соответствие нормам.

Назначение и область применения

Офиблок компактный на 3 модуля K45, белый предназначен для сборки и защиты внутренней аппаратуры в электрощитах, установленных на стене. Подходит для монтажа трёх стандартных модульных устройств: автоматических выключателей, УЗО, реле времени или контакторов. Применяется в жилых домах, офисах, производственных помещениях и на объектах с ограниченным пространством. Материал корпуса обеспечивает долговечность даже при частом обслуживании.

Технические характеристики

• Количество модульных мест: 3 (стандарт 17,5 мм на каждый модуль)
• Общая высота корпуса: 55 мм
• Материал корпуса и колонны: анодированный алюминий
• Материал крышки: пластик, свободный от галогенов
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, но не от воды
• Способ монтажа: открытый - крепление на стену через боковые отверстия
• Ввод кабеля: сбоку - позволяет провести провода вдоль стены без лишних поворотов
• Тип крепления: винтовой - надёжное фиксирование крышки и корпуса
• Цвет: 9010 (белый матовый)
• Климатическое исполнение: УХЛ3 - работает при температурах от −25C до +40C и влажности до 95%
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Офиблок компактный на 3 модуля K45, белый совместим со всеми стандартными DIN-рейкой модульными устройствами шириной 17,5 мм. Корпус имеет сквозной профиль - можно легко протянуть провода между соседними модулями. Крепится к стене двумя винтами через отверстия в боковых стенках. Для удобства монтажа рекомендуется предварительно просверлить отверстия под крепёж, учитывая расстояние между точками крепления - они соответствуют типовым размерам для аналогичных корпусов. Крышка открывается одним движением, зафиксирована на шарнире.

Безопасность и стандарты

Офиблок компактный на 3 модуля K45, белый изготовлен из материалов, не содержащих галогенов - снижает риск образования токсичных газов при нагреве. Соответствует требованиям ТУ 3464-001-77313241-08. Степень защиты IP40 исключает доступ к токоведущим частям при случайном прикосновении инструментом, но не предназначена для работы во влажных средах или на улице. Не используйте в зонах с постоянным воздействием воды, пара или агрессивных химикатов.

Преимущества

• Анодированное покрытие алюминия - устойчиво к царапинам, окислению и механическому износу
• Легкий вес благодаря алюминиевой конструкции - удобен для монтажа на вертикальных поверхностях
• Сквозной профиль - позволяет организовать чистую маршрутизацию кабелей внутри корпуса
• Ввод кабеля сбоку - экономит место и упрощает подключение в плотных щитах
• Пластиковая крышка без галогенов - безопасна при возможном перегреве

Ограничения применения

Офиблок компактный на 3 модуля K45, белый не предназначен для установки вне помещений или в сырых зонах (ванная, подвал, улица) из-за низкой степени защиты IP40. Не используется там, где требуется герметизация или защита от брызг. Также не подходит для монтажа более чем трёх модулей - превышение нагрузки на корпус может вызвать деформацию. Не применяйте в средах с повышенной запылённостью без дополнительной защиты.

Примеры использования

• Распределительный щит в квартире - установка одного автомата, УЗО и реле напряжения
• Щиток управления на производстве - контроль трёх маломощных двигателей
• Электрооборудование в офисе - группировка освещения, розеток и систем безопасности
• Местный щиток в подъезде - коммуникационные устройства и аварийное освещение

Практические советы

• Перед монтажом проверьте, что все модули поместятся в 55 мм по высоте - некоторые устройства имеют увеличенную глубину
• Не затягивайте винты крышки слишком сильно - это может повредить резьбу в пластике
• При использовании нескольких таких корпусов рядом - соблюдайте минимальный зазор 10–15 мм между ними для теплоотвода
• Для лучшего доступа к кабелям используйте кабельные вводы с уплотнителями - хотя в корпусе они не предусмотрены, их можно установить дополнительно
• Анодированная поверхность требует бережного обращения - не используйте абразивные чистящие средства
