Офиблок ПЛЮС для 6-х мех. K45 графит Simon Connect KFP106-14

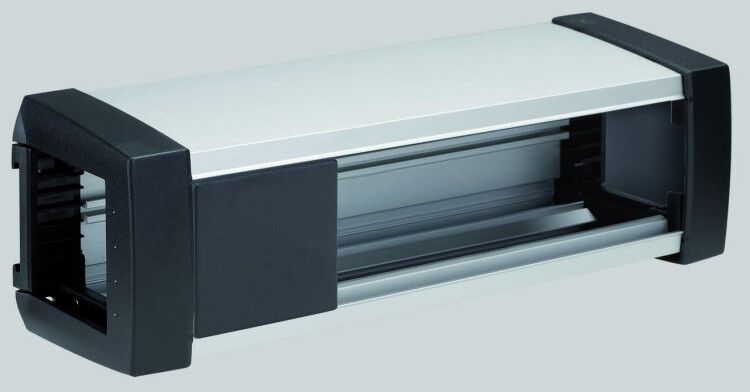

Офиблок Плюс на 6 модулей K45 графит от Simon - это компактная металлическая колонна для открытого монтажа распределительных устройств в помещениях с умеренным климатом. Артикул kfp106-14 обеспечивает надёжную фиксацию шести модулей в одном корпусе из анодированного алюминия, защищённом от внешних воздействий степенью IP40.

Назначение и область применения

Офиблок Плюс на 6 модулей K45 графит предназначен для установки автоматических выключателей, УЗО, реле и других модульных аппаратов в условиях, где требуется жесткий монтаж без скрытой проводки. Подходит для использования в административных зданиях, производственных цехах, офисах и объектах ЖКХ. Применяется там, где важна доступность оборудования для обслуживания и замены.

Технические характеристики

• Количество модульных мест: 6 (стандартная ширина модуля 17,5 мм)
• Материал корпуса и колонны: алюминий с анодированным покрытием
• Высота колонны: 69 мм
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, не защищает от воды
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Способ монтажа: открытый - крепится к стене или другой вертикальной поверхности
• Ввод кабеля: боковой - через специальные отверстия по бокам колонны
• Тип крепления: винтовой - используется болты и гайки для фиксации к основе
• Цвет: 9011 (графитовый)
• Материал крышки: пластик - легкий, ударопрочный, не содержит галогенов
• Сквозной профиль: да - позволяет протягивать провода через всю длину колонны
• Исполнение: одностороннее - модули устанавливаются только с одной стороны
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Офиблок Плюс на 6 модулей K45 графит совместим со всеми стандартными DIN-рейкой модульными аппаратами шириной 17,5 мм. Монтаж выполняется на ровную поверхность с помощью винтового крепления. Для удобства сборки предусмотрены боковые вводы кабеля - можно заводить провода с двух сторон, но сама колонна остаётся односторонней. Крышка фиксируется на защёлках - открывается без инструментов. Анодированная поверхность не требует дополнительной антикоррозийной обработки.

Безопасность и стандарты

Колонна соответствует требованиям ТУ 3464-001-77313241-08. Материалы не содержат галогенов - снижается риск образования токсичных газов при перегреве. Степень защиты IP40 исключает попадание инструментов и крупных частиц внутрь, что повышает безопасность при обслуживании. Однако не предназначена для влажных помещений, на улице или в средах с высокой запыленностью.

Преимущества

• Анодированное алюминиевое основание - прочное, долговечное, не ржавеет
• Сквозной профиль - упрощает прокладку кабелей между модулями
• Графитовый цвет - маскирует следы эксплуатации и пыли
• Пластиковая крышка - легко снимается, не проводит ток, не нагревается
• Открытый монтаж - быстрая установка и доступ к оборудованию без вскрытия стен

Ограничения применения

• Не применяется во влажных, сырых или наружных условиях - IP40 не защищает от воды
• Подходит только для одностороннего доступа - нельзя монтировать оборудование с тыльной стороны
• Работает в пределах температурного диапазона УХЛ3 - не рекомендован для холодных складов ниже −25C
• Не предназначен для установки мощных коммутационных устройств с высокой тепловой нагрузкой без дополнительного охлаждения

Примеры использования

• Электрощит на этаже многоквартирного дома - для УЗО и автоматов по квартирам
• Производственный участок - управление станками и освещением
• Офисное помещение - распределение питания для компьютеров и оргтехники
• Объекты с ограниченным пространством - когда невозможно сделать скрытую проводку

Практические советы

• Перед монтажом проверьте посадочные размеры - высота колонны 69 мм должна соответствовать месту установки
• При использовании нескольких колонн рядом соблюдайте минимальный зазор 5–10 мм для теплоотвода
• Для ввода кабеля используйте кабельные вводы подходящего диаметра - они не входят в комплект, приобретаются отдельно
• Не затягивайте винты слишком сильно - алюминий мягче стали, есть риск повредить резьбу
• Офиблок Плюс на 6 модулей K45 графит - оптимальный выбор, если нужна прочная, невыгорающая и эстетичная конструкция для внутреннего монтажа
