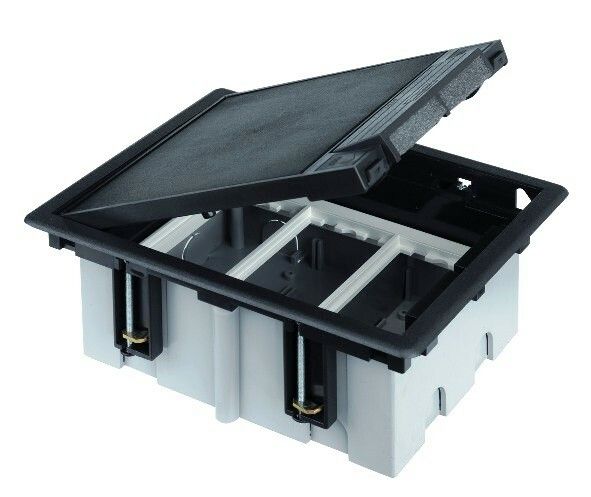

Лючок 2 S-мод. Simon Connect сер. + рамка глуб. 90-120мм SF210-1

Люк для модулей CIMA, S-модуль (4 модуля 45х45 мм) глубина 90-120мм, посадка 170х155мм, max 600кг, серый - это компактный доступный люк для скрытой установки двух коммуникационных или силовых модулей в полу или фальшполе. Продукт от бренда Simon, артикул sf210-1, рассчитан на нагрузку до 600 кг и подходит для профессиональной инсталляции в офисах, центрах обработки данных и промышленных зонах.

Назначение и область применения

Люк для модулей CIMA, S-модуль предназначен для скрытого монтажа двух устройств стандарта S-модуль (например, розеток, интерфейсов, автоматических выключателей) в полах с толщиной выемки 90–120 мм. Подходит для установки в фальшполы из плит, керамической плитки, ламината или других напольных покрытий. Обеспечивает быстрый и безопасный доступ к оборудованию без вскрытия пола.

Технические характеристики

• Наружные габариты: 170 × 155 мм
• Глубина выемки: 90 мм (минимальная), допускается до 120 мм
• Максимальная нагрузка: 600 кг
• Материал корпуса: металл + пластик
• Цвет: серый
• Форма крышки: прямоугольная
• Степень защиты IP40: защита от твердых частиц крупнее 1 мм, не защищён от воды
• Количество устанавливаемых модулей: 2 (стандарт 45×45 мм каждый)

Совместимость и монтаж

Люк совместим с модулями CIMA S-серии (45×45 мм). Установка выполняется в подготовленную нишу в полу или фальшполе. Посадочное отверстие должно точно соответствовать внешним размерам 170×155 мм. Крышка крепится на петлях и фиксируется замком - открывается одним движением. Для надёжного монтажа рекомендуется использовать анкерные болты или клеевой состав, подходящий для материала основания. Глубина ниши должна быть не менее 90 мм - меньшая глубина исключает правильную установку.

Безопасность и стандарты

Степень защиты IP40 обеспечивает защиту от контакта с инструментами и крупными твёрдыми предметами, но не предохраняет от попадания влаги. Люк не предназначен для использования во влажных помещениях, на улице или в местах с риском брызг и протечек. Соответствует требованиям к механической прочности для помещений с высокой проходимостью.

Преимущества

• Высокая нагрузочная способность - до 600 кг, что позволяет использовать в зонах с интенсивным движением
• Универсальная глубина встраивания (90–120 мм) - подходит для большинства типов фальш полов
• Компактный размер - легко интегрируется в ограниченные пространства
• Интеграция с системой CIMA S-модулей - гарантия совместимости с популярными элементами управления
• Серый цвет - гармонирует с большинством современных интерьеров и напольных покрытий

Ограничения применения

• Не применяется в условиях повышенной влажности, на улице, в подвалах с риском затопления - IP40 не обеспечивает защиту от воды
• Не подходит для установки более чем двух модулей - перегрузка приведёт к деформации
• Запрещено использовать с модулями другого форм-фактора (например, 45×90 мм)
• Не рекомендуется для монтажа в деревянном полу без жесткого основания - возможен прогиб

Примеры использования

• Офисные зоны: скрытые розетки и USB-порты в рабочих столах
• Центры обработки данных: доступ к сетевому оборудованию в фальшполе
• Производственные участки: управление светом и питанием на технологических площадках
• Общественные здания: точки зарядки в холлах, конференц-залах

Практические советы

• Перед монтажом проверьте точную глубину ниши - она должна быть минимум 90 мм, идеально - 100–110 мм
• При использовании в фальшполе убедитесь, что несущая плита имеет достаточную жёсткость - иначе возможен прогиб крышки
• Не используйте люк в качестве опоры для тяжёлого оборудования - он служит только для доступа к модулям
• При необходимости можно дополнительно закрепить крышку с помощью магнитного фиксатора (не входящего в комплект)
• Артикул sf210-1 от Simon - единственный вариант этого типа в линейке CIMA; аналоги не обеспечивают ту же степень совместимости
