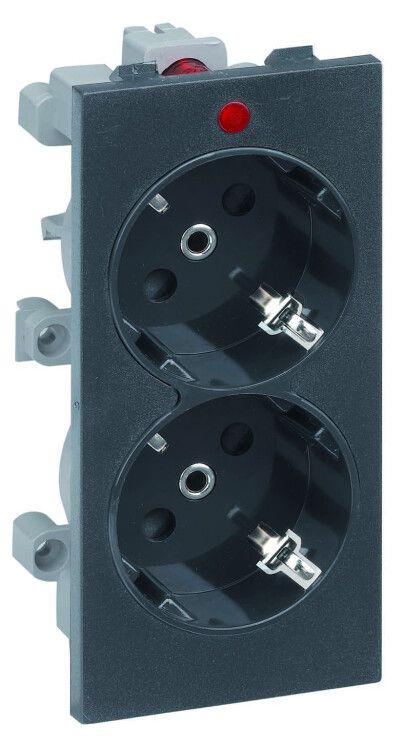

Механизм розетки 2-м СП Simon Connect (1-S мод) с заземл. черн. S1-14

Розетка с заземлением двойная 16А 250В S-модуль с индикацией наличия напряжения графит от Simon - это скрытая двухпозиционная розетка с индикацией напряжения и заземляющим контактом, предназначенная для постоянной эксплуатации в помещениях с нормальной влажностью. Артикул s1-14 обеспечивает безопасное подключение мощных устройств через винтовые зажимы и соответствует требованиям ТУ 3464-001-77313241-08.

Назначение и область применения

Розетка с заземлением двойная 16А 250В S-модуль с индикацией наличия напряжения графит предназначена для подключения бытовых и профессиональных электроприборов мощностью до 3,5 кВт. Подходит для установки в жилых, офисных и производственных помещениях - например, рядом с рабочими местами, на кухне, у оборудования с металлическим корпусом. Индикация напряжения позволяет визуально определить наличие питания даже при выключенном устройстве. Матовый серый цвет и компактные размеры делают её подходящей для современного интерьера.

Технические характеристики

• Номинальное напряжение: 250 В
• Номинальный ток: 16 А
• Количество постов: 2
• Заземление: есть (трехконтактная система L+N+PE)
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Максимальное сечение кабеля: 1,5 мм2
• Материал корпуса: пластик без галогенов
• Цвет: графитовый (серый матовый)
• Габариты: 52×108×45 мм
• Способ подключения: винтовой зажим
• Тип монтажа: скрытая установка в подрозетник
• Индикация напряжения: да (светодиодная подсветка)
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с температурой от −25C до +40C и повышенной влажностью
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Розетка с заземлением двойная 16А 250В S-модуль с индикацией наличия напряжения графит совместима со стандартными подрозетниками глубиной не менее 40 мм. Крепится винтовым способом к рамке или корпусу подрозетника. Для монтажа используйте провода сечением до 1,5 мм2 - более толстые кабели не войдут в зажимы. Комплектация включает механизм с декоративной накладкой - установка происходит в один этап: зафиксируйте механизм внутри подрозетника, затем закрутите накладку. Подсветка работает без внешнего питания - активируется при наличии напряжения в сети.

Безопасность и стандарты

Розетка имеет защиту контактов - предотвращает случайное прикосновение к токоведущим элементам. Соответствует требованиям ТУ 3464-001-77313241-08 и выполнена из материала без галогенов, что снижает риск образования токсичных веществ при перегреве. IP20 обеспечивает базовую защиту от пальцев, но не предназначена для влажных помещений (ванна, баня, бассейн). Напряжение 250 В и ток 16 А позволяют использовать её для большинства бытовых приборов, но не для промышленного оборудования с высокой пусковой нагрузкой.

Преимущества

• Индикация напряжения - видно, когда розетка под напряжением, даже если ничего не подключено
• Заземление повышает безопасность при использовании металлических приборов (стиральные машины, компьютеры)
• Матовое покрытие не царапается и не теряет внешний вид при регулярной уборке
• Винтовой зажим обеспечивает надежную фиксацию проводов без необходимости в специальных инструментах
• Конструкция механизма совместима с другими изделиями серии S-модуль от Simon - можно комбинировать с выключателями и другими розетками

Ограничения применения

• Не применяется во влажных средах - IP20 не защищает от брызг и пара
• Максимальное сечение кабеля - 1,5 мм2; нельзя подключать многожильные провода толще или с жесткими одножильными проводами >2,5 мм2
• Не рекомендуется для длительной работы при максимальной нагрузке (16 А) - лучше использовать с запасом до 12–14 А
• Не подходит для открытой установки - требует скрытого подрозетника
• Индикация не работает при обрыве нулевого провода - возможны ложные показания

Примеры использования

• Подключение стиральной машинки, холодильника или микроволновой печи на кухне
• Розетка для зарядки ноутбука, принтера или домашней аудиосистемы в офисе
• Оборудование с металлическим корпусом - шлифовальная машинка, сварочный аппарат в мастерской
• Установка в спальне или детской комнате для удобного доступа к питанию

Практические советы

• Перед монтажом обязательно отключите питание - индикация не заменяет проверку отсутствия напряжения тестером
• При подключении проводов затягивайте винты равномерно - переусиливать нельзя, чтобы не повредить контактные площадки
• Если используется многожильный провод, обжмите его наконечником перед вставкой в зажим
• Проверьте глубину подрозетника - он должен быть минимум 40 мм, иначе механизм не поместится
• Для долговечности не подключайте устройства с импульсной нагрузкой выше 10 А (например, некоторые LED-преобразователи)
• Эта модель - часть системы S-модуль от Simon; если планируете расширять сеть, выбирайте другие элементы этой же серии для единых визуальных и функциональных решений
