Мини-колонна 1сторона на 6мод. К45 315х70х60мм Simon Connect алюм. ALK116-8

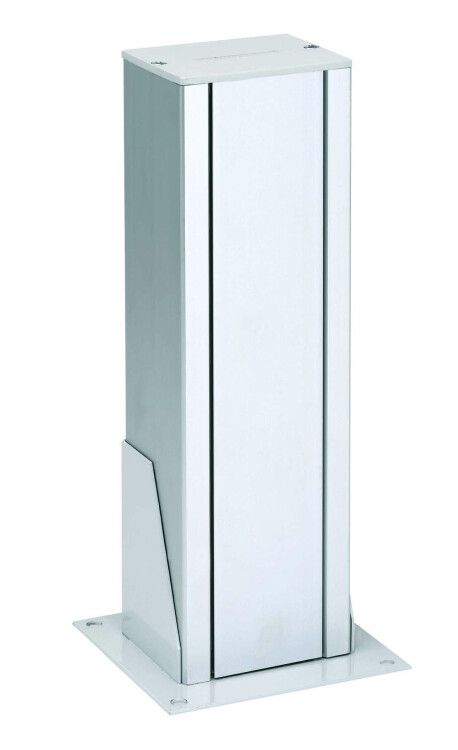

Миниколонна 1-сторонняя на 6 модулей К45, алюминий, 315х70х60 мм от Simon (арт. alk116-8) - компактный распределительный шкаф из анодированного алюминия для монтажа автоматических выключателей и других устройств в одном ряду. Подходит для установки в помещениях с умеренной влажностью, где важна прочность корпуса и удобство обслуживания.

Назначение и область применения

Minikolonna используется для сборки распределительных щитов внутри помещений. Её применяют там, где нужна надёжная фиксация модульных аппаратов - в жилых домах, офисах, производственных цехах, системах управления оборудованием. Шесть модулей позволяют разместить до шести однополюсных автоматов, УЗО, реле или другую модульную аппаратуру. Благодаря одностороннему исполнению и сквозному профилю, миниколонна легко интегрируется в стеновые ниши или крепится на поверхность.

Технические характеристики

• Количество модулей: 6 (стандартный шаг 17,5 мм)
• Размеры: высота 315 мм, ширина 70 мм, глубина 60 мм
• Материал корпуса: анодированный алюминий - устойчив к коррозии, не требует окраски
• Верхняя часть: пластик - обеспечивает изоляцию и снижает риск поражения током
• Кабельный ввод: снизу - позволяет проводить кабели через пол или подпольный канал
• Степень защиты: IP40 - защищает от твердых предметов более 1 мм, но не от воды
• Форма: прямоугольная, с плоской передней панелью
• Цвет: светло-серый
• Тип крепления: винтовой - крепится на саморезы или дюбеля
• Сквозной профиль: да - позволяет использовать одинаковый крепёж по всей длине
• Крышка: одна, с возможностью замены
• Материал свободен от галогенов - безопасен при горении, соответствует экологическим нормам
• Возможность напольного монтажа: да - можно устанавливать на пол с помощью опор или кронштейнов

Совместимость и монтаж

Миниколонна совместима со всеми стандартными DIN-модулями шириной 17,5 мм. Для монтажа используйте крепёж, подходящий к толщине стены или основания. Анодированная поверхность не повреждается при сверлении - отверстия под крепление уже подготовлены в боковых планках. Кабели заводятся снизу; рекомендуется использовать кабельные вводы с уплотнением, чтобы предотвратить попадание пыли. Напольный монтаж допускается, но требуется дополнительная опора для равномерного распределения нагрузки.

Безопасность и стандарты

Степень защиты IP40 соответствует требованиям ГОСТ 14254. Корпус выполнен из материала, не содержащего галогенов, что снижает выделение токсичных веществ при перегреве. Верхняя пластиковая крышка изолирует внутренние элементы от случайного контакта. Миниколонна предназначена исключительно для внутреннего монтажа - не для уличного использования.

Преимущества

• Лёгкий вес благодаря алюминиевому корпусу - удобно транспортировать и монтировать
• Анодирование увеличивает долговечность и сохраняет внешний вид даже при частом обслуживании
• Сквозной профиль упрощает установку креплений и позволяет точно выставлять устройства
• Пластиковая крышка снижает риск короткого замыкания при работе с проводами
• Экологически безопасный материал - подходит для объектов с повышенными требованиями к безопасности

Ограничения применения

• Не предназначен для открытых площадок - IP40 не защищает от влаги и осадков
• Не рассчитана на взрывоопасные среды - не имеет сертификата Ex
• Ограниченное количество модулей - нельзя установить больше 6 устройств
• Нет встроенных заземляющих шин - необходимо докупать отдельно
• Кабельный ввод только снизу - неудобен для потолочного монтажа без изменения трассировки

Примеры использования

• Щиток управления освещением в квартире - 3 автомата, 2 УЗО, 1 реле времени
• Распределительный блок на участке конвейера - управление двигателями и датчиками
• Узел учёта электроэнергии в офисном здании - счётчики и коммуникационные модули
• Автоматизированный пункт контроля HVAC - терморегуляторы и реле нагрева

Практические советы

• Перед монтажом проверьте, что посадочные места под модули не перекошены - особенно важно при использовании старых крепёжных направляющих
• При напольной установке закрепите колонну на металлическом основании, чтобы избежать вибрации
• Не затягивайте винты слишком сильно - алюминий мягче стали, есть риск повредить резьбу
• Для лучшей теплоотдачи оставьте вокруг корпуса воздушный зазор не менее 2–3 см
• Если нужны заземление или нулевые шины - выбирайте модели с креплением на DIN-рейку, совместимые с этой миниколонной
• Артикул alk116-8 - единственный вариант в линейке Simon с такими габаритами и материалом - не путайте с аналогами других брендов
