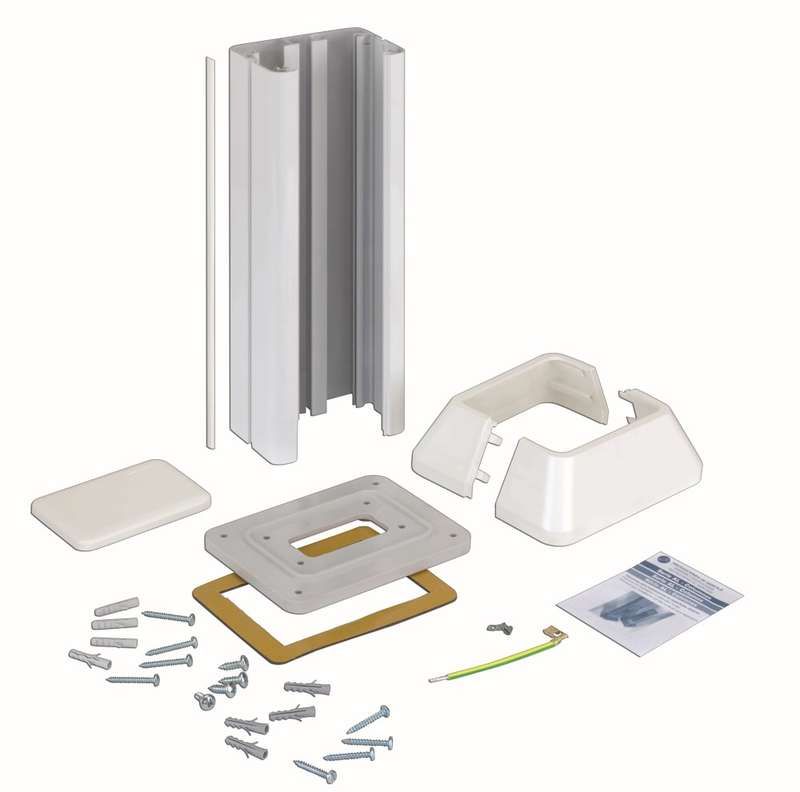

Мини-колонна 1сторона на 2 S-мод. 336х71.5(125)х109.5(164)мм бел. Simon Connect ALC312-9

Мини-колонна Simon alc312-9 - компактное решение для внутреннего монтажа электрооборудования в ограниченном пространстве. Подходит для установки двух модулей CIMA/S-модуля, обеспечивает надежную фиксацию и доступ к устройствам с одной стороны. Колонна выполнена из анодированного алюминия, имеет белую окраску и сквозной профиль для удобной прокладки кабелей.

Назначение и область применения

Minи-колонна Simon alc312-9 предназначена для монтажа автоматических выключателей, УЗО, реле и других модульных устройств внутри помещений. Применяется в распределительных щитках жилых домов, офисов, административных зданий и промышленных объектах, где важна экономия места и эстетика. Подходит для сборки шкафов малой глубины благодаря узкой форме и одностороннему доступу.

Технические характеристики

• Высота: 316 мм - позволяет установить два стандартных модуля CIMA/S-модуля с запасом для коммутационных элементов;
• Ширина: 109.5 мм - оптимальна для плотной компоновки в узких нишах;
• Глубина: 71.5 мм (основание) / 125 мм (с учетом выступающих частей) - обеспечивает достаточное пространство для проводов;
• Материал корпуса: анодированный алюминий - прочный, коррозионностойкий, хорошо рассеивает тепло;
• Материал верхней крышки: пластик - легкий, не проводит ток, защищает от случайного контакта;
• Степень защиты IP40: предохраняет от попадания твердых предметов больше 1 мм, но не защищает от воды - применяется только во внутренних помещениях;
• Полезное поперечное сечение: 5417.3 мм2 - достаточно для прокладки нескольких групп кабелей;
• Кабельный ввод: снизу - позволяет выводить провода через пол или напольный канал;
• Форма: овальная - снижает риск травмирования при обслуживании, лучше вписывается в интерьер;
• Цвет: белый корпус, серебристые боковые поверхности - сочетается с большинством дизайнов интерьера;
• Крепление: винтовое - фиксируется на стене или в шкафу с помощью болтов;
• Сквозной профиль: да - позволяет протянуть кабели через всю высоту колонны без демонтажа;
• Перегородки: отсутствуют - свободное пространство для гибкой маршрутизации проводов;
• Крышка: одна - герметично закрывается, легко открывается для обслуживания.

Совместимость и монтаж

Мини-колонна Simon alc312-9 совместима со всеми стандартными модулями CIMA/S-модуля шириной 18 мм. Крепится на стену или внутреннюю поверхность шкафа с помощью четырех винтов (не входят в комплект). Для монтажа требуется минимум 130 мм свободного пространства по глубине. Кабели заводятся снизу - рекомендуется использовать кабельные вводы с уплотнением для защиты от пыли. Перед установкой проверьте соответствие посадочных мест модулей и внутреннего профиля колонны - допуск составляет +-0.5 мм.

Безопасность и стандарты

Мини-колонна Simon alc312-9 соответствует требованиям безопасности для оборудования класса IP40. Не предназначен для использования во влажных средах, на улице или в помещениях с повышенным уровнем влаги. Анодированная поверхность исключает образование острых кромок и снижает риск поражения электрическим током при случайном контакте. Все материалы соответствуют нормам RoHS.

Преимущества

• Узкая форма и сквозной профиль позволяют эффективно использовать пространство даже в тесных шкафах;
• Анодированный алюминий обеспечивает долговечность и устойчивость к механическим повреждениям;
• Одинаковая цветовая гамма (белый + серебряный) гармонирует с современным интерьером;
• Отсутствие перегородок упрощает прокладку и замену кабелей без демонтажа;
• Поддержка стандарта CIMA/S-модуля гарантирует совместимость с популярными производителями автоматики.

Ограничения применения

• Не используется вне помещений - степень защиты IP40 не защищает от влаги и пыли;
• Не подходит для установки более чем двух модулей - превышение нагрузки затрудняет монтаж и вызывает перегрев;
• Не предусматривает возможность бокового кабельного ввода - все провода должны подводиться снизу;
• Не содержит внутренних креплений для DIN-рейки - рейку необходимо устанавливать самостоятельно.

Примеры использования

• Электрощиток в квартире - монтаж УЗО, автоматов и счетчиков в одном компактном решении;
• Щит управления в офисе - размещение реле и контроллеров в узком коридоре;
• Системы освещения в холлах - компактная сборка выключателей и диммеров;
• Оборудование в медицинских учреждениях - когда важно соблюдение эстетики и безопасность при обслуживании.

Практические советы

• Перед монтажом проверьте точные размеры модулей - некоторые производители выпускают устройства с увеличенными рамками;
• Используйте термоусадочные трубки или кабельные стяжки для фиксации проводов внутри профиля - так снижается риск перегиба;
• При установке в деревянную стену используйте дюбеля подходящего типа - алюминиевая колонна требует равномерного давления;
• Не забудьте оставить 10–15 мм свободного пространства сверху и снизу для вентиляции и будущих работ;
• Для быстрого обслуживания рекомендуется помечать кабели перед вводом в колонну - особенно при использовании сквозного профиля.
