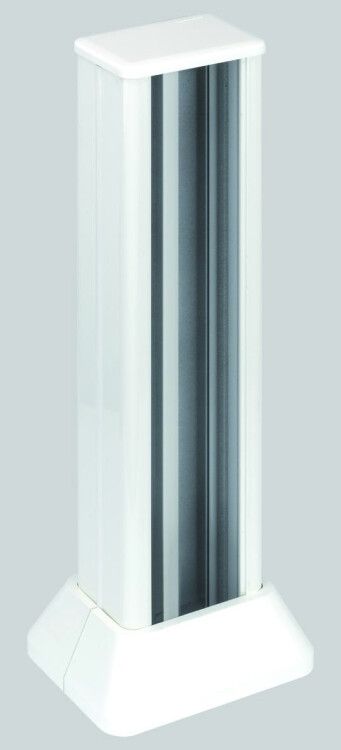

Мини-колонна 1-сторонняя на 3-мод. CIMA 471х71.5(125)х109.5(164)мм Simon Connect бел. ALC313-9

Мини-колонна Simon alc313-9 - компактная односторонняя конструкция из анодированного алюминия для установки трёх S-модулей. Подходит для монтажа в цехах, на стендах и в распределительных щитах, где нужна компактная и защищённая точка подключения.

Назначение и область применения

Minи-колонна Simon alc313-9 предназначена для размещения коммутационных устройств стандарта S-модуль (например, кнопок, переключателей, индикаторов). Устанавливается на полу или крепится к поверхности через подставку. Применяется там, где требуется компактное решение без необходимости в двустороннем доступе - например, на станках, конвейерах, контрольных панелях.

Технические характеристики

• Габариты: 470×71.5×109.5 мм (высота колонны - 450 мм, ширина верхней части - 110 мм)
• Материал корпуса: алюминий с анодированным покрытием
• Материал верхней крышки: термопласт
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, но не от воды
• Кабельный ввод: снизу, через сквозной профиль
• Цвет: белый
• Отсутствие галогенов: да - материал безопасен при горении и соответствует экологическим нормам
• Тип крепления: подставка (возможно напольное расположение)
• Форма: прямоугольная

Совместимость и монтаж

Колонна совместима исключительно с S-модулями (не с другими типами, такими как M- или L-модули). Крепление осуществляется через базовую подставку - можно устанавливать на ровную поверхность без сверления. Для фиксации на стене потребуется дополнительный кронштейн. Сквозной профиль позволяет провести кабели снизу внутрь колонны, обеспечивая чистую организацию проводки. Максимальное количество модулей - три.

Безопасность и стандарты

Колонна выполнена без галогенов, что снижает выделение токсичных веществ при нагреве. Соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP40 достаточна для закрытых помещений, но не подходит для влажных зон, наружной установки или мест с возможностью брызг.

Преимущества

• Легкий вес благодаря алюминиевой конструкции - удобно транспортировать и монтировать
• Анодированное покрытие повышает устойчивость к механическому воздействию и коррозии
• Чёткая отделка и белый цвет обеспечивают хорошую видимость индикации
• Сквозной профиль упрощает прокладку кабелей и минимизирует внешние помехи
• Удобная высота 450 мм - оптимальна для операторского доступа без лишнего наклона

Ограничения применения

• Не предназначен для использования во влажных средах, на улице или в помещениях с повышенной запылённостью - IP40 не защищает от жидкости
• Только односторонний доступ: нельзя устанавливать модули с тыльной стороны
• Не поддерживает крепление к стене без дополнительных элементов
• Совместим только с S-модулями; другие форматы не войдут
• Максимум три модуля - не расширяемо beyond этого числа

Примеры использования

• Пульт управления на автоматической линии с кнопками старта/останова и индикаторами состояния
• Контрольная панель на участке сборки с переключателями режимов работы
• Временная установка на тестовом стенде для диагностики оборудования
• Распределительная точка в цеху с минимальным доступом персонала

Практические советы

• Перед монтажом проверьте, чтобы посадочные места под S-модули были чистыми и не деформированными
• При использовании в условиях вибраций рекомендуется дополнительно зафиксировать колонну на основание
• Не используйте силовые кабели большего диаметра, чем предусмотрено профилем - это может повредить герметичность ввода
• Для обслуживания достаточно открыть крышку - она легко снимается без инструментов
• Если нужна защита от брызг - выбирайте модель с IP65/IP67, эта колонна Simon alc313-9 для сухих условий
