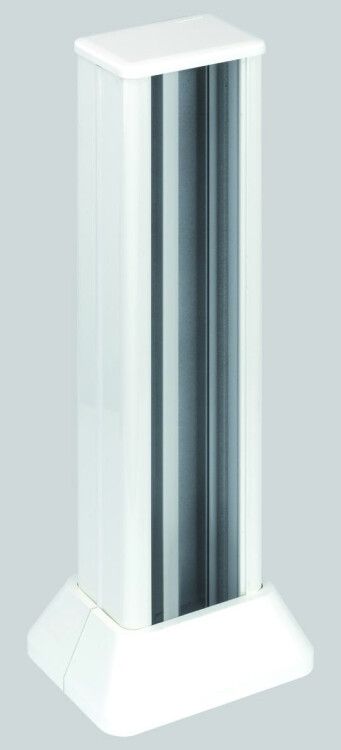

Мини-колонна 1-сторонняя на 4-мод. CIMA 601х71.5(125)х109.5(164)мм Simon Connect бел. ALC314-9

Мини-колонна Simon alc314-9 - компактная односторонняя конструкция из алюминия с термопластовой крышкой, предназначенная для установки четырёх модулей CIMA/S-модуля. Подходит для распределительных щитов, автоматических систем управления и других мест, где нужна компактная и защищённая сборка устройств.

Назначение и область применения

Minи-колонна Simon alc314-9 используется для монтажа коммутационных и управляющих элементов внутри электрощитов. Её применяют там, где важна экономия места и необходима жёсткая фиксация модулей - например, в промышленном оборудовании, системах автоматизации, бытовых щитках и пунктах управления.

Технические характеристики

• Тип: Односторонняя мини-колонна
• Количество модулей: 4 (совместима со стандартными CIMA/S-модулями)
• Габариты: высота 580 мм, ширина 110 мм, глубина 60–164 мм (с учётом выступающих частей)
• Материал корпуса: Алюминий
• Крышка: Термопласт, чисто-белый цвет
• Поверхность: С защитным покрытием
• Степень защиты IP: IP40 - защита от твердых предметов более 1 мм, но не от воды
• Крепление: Винтовое - к стенке или поверхности через отверстия в основании
• Кабельный ввод: Только снизу - для подключения проводов через нижние отверстия
• Профильт: Сквозной - позволяет прокладывать кабели через всю длину колонны
• Форма: Прямоугольная

Совместимость и монтаж

Мини-колонна Simon alc314-9 совместима с любыми стандартными модулями серии CIMA/S. Установка происходит на плоскую поверхность с помощью винтов, которые крепятся к базе колонны. Кабели заводятся исключительно снизу - важно заранее продумать трассировку проводов. Сквозной профиль позволяет легко протянуть кабели между уровнями без перегибов. Для удобного обслуживания крышка снимается без инструментов.

Безопасность и стандарты

Защита IP40 обеспечивает безопасную работу в помещениях с нормальной влажностью и отсутствием брызг. Колонна не предназначена для открытых площадок, сырых помещений или зон с возможностью попадания жидкости. Соответствует требованиям к механической прочности и изоляции для внутренних электромонтажных решений.

Преимущества

• Лёгкий вес благодаря алюминиевому корпусу - удобно транспортировать и монтировать
• Устойчивая конструкция - не деформируется даже при плотной укладке модулей
• Сквозной профиль снижает риск перегрева и упрощает прокладку кабелей
• Чисто-белый цвет и гладкая поверхность обеспечивают эстетичный вид в офисных и жилых интерьерах
• Термопластовая крышка не нагревается и не проводит ток - повышает безопасность при обслуживании

Ограничения применения

• Не использовать во влажных, пыльных или наружных условиях - IP40 не защищает от воды и пыли
• Запрещено применять в средах с химически активными веществами - покрытие не рассчитано на агрессивную среду
• Кабельный ввод только снизу - требует предварительной подготовки канала для проводов
• Не подходит для установки модулей других серий - только CIMA/S

Примеры использования

• Распределительный щит в квартире - для монтажа автоматов, УЗО и реле
• Щит управления насосной станцией - компактная сборка контроллеров
• Автоматизированная линия на заводе - размещение кнопок, индикаторов и микросхем
• Система освещения в офисе - управление группами светильников

Практические советы

• Перед монтажом проверьте, что посадочные размеры модулей соответствуют стандарту CIMA/S - не все устройства подходят
• При использовании сквозного профиля закрывайте свободные участки заглушками - чтобы не допустить попадания пыли
• Не затягивайте винты слишком сильно - алюминий мягче стали, можно повредить резьбу
• Если требуется герметизация - используйте внешнюю защитную рамку или специальные уплотнители, так как сама колонна не имеет IP выше 40
• Для удобства обслуживания оставляйте минимальный зазор 50 мм вокруг колонны - это упростит доступ к клеммам и замену модулей
