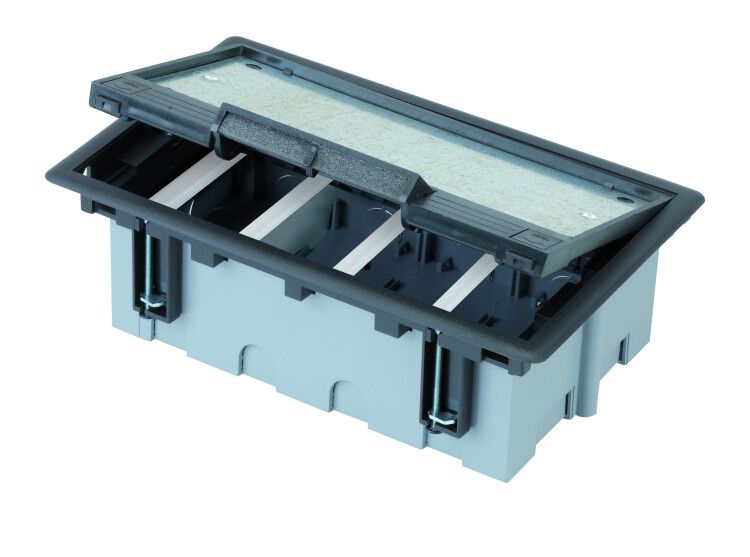

Лючок 4 S-мод. Simon Connect сер. + рамка глуб. 90-120мм SF410-1

Люк для установки в пол на 4 модуля (8 модулей 45×45 мм) глубина 90–120 мм, посадка 170×265 мм, max 900 кг, серый, CIMA/S-модуль - это надежный элемент напольной кабельной системы, предназначенный для скрытого монтажа четырёх электроустановочных модулей. Бренд Simon и артикул sf410-1 указывают на совместимость с системой Simon Connect, обеспечивая стандартизированный подход к сборке распределительных точек в полу.

Назначение и область применения

Люк предназначен для скрытой установки в пол, фальшпол или полость между этажами. Он позволяет разместить четыре модуля - например, розетки, USB-порты или коммуникационные устройства - так, чтобы они были доступны, но не нарушают целостность напольного покрытия. Подходит для офисов, гостиниц, медицинских учреждений, современных жилых интерьеров и промышленных объектов с требованием к чистому дизайну и удобному обслуживанию.

Технические характеристики

• Количество устанавливаемых устройств: 4 модуля (стандарт 45×45 мм)
• Глубина выемки в полу: 90–120 мм (минимальная глубина встраивания - 92 мм)
• Наружные размеры: 285 × 190 мм
• Посадочная площадка: 170 × 265 мм
• Максимальная нагрузка: до 900 кг
• Материал корпуса: металл и пластик (корпус - пластик, рамка - металлическая)
• Степень защиты IP40: защита от твердых предметов более 1 мм, но не от воды
• Цвет: серый
• Толщина выемки в напольном покрытии: 5,5 мм
• Количество монтажных коробок: одна
• Поверхность крышки: структурированная (повышенное трение, предотвращает скольжение)

Совместимость и монтаж

Люк совместим с модулями серии Simon Connect. Коробка имеет одну внутреннюю камеру, куда помещаются стандартные модули шириной 45 мм - можно установить четыре одиночных или два двойных модуля. Монтаж выполняется в подготовленную нишу в полу или фальшполе. Крышка фиксируется на рамке, которая защищает край напольного покрытия от повреждений. Для установки требуется минимум 92 мм свободной высоты под полом. Устройство не требует специальных инструментов - достаточно обычных слесарных принадлежностей.

Безопасность и стандарты

Степень защиты IP40 гарантирует безопасность от случайного контакта с проводниками через крупные отверстия, но не обеспечивает защиту от влаги. Люк не предназначен для установки в помещениях с постоянным воздействием воды - например, в ванных комнатах или на улице. Однако он допускает влажную уборку пола вокруг него. Конструкция соответствует требованиям к механической прочности для зон с высокой проходимостью.

Преимущества

• Высокая нагрузочная способность - до 900 кг - позволяет использовать люк даже в местах с интенсивным движением людей и транспортом
• Рамка защиты сохраняет целостность напольного покрытия, исключая растрескивание плитки или ламината
• Структурированная поверхность крышки снижает риск поскользнуться
• Унифицированная система совместима с продуктами Simon Connect - легко заменить или расширить функционал
• Возможность установки в фальшпол, междуэтажные перекрытия и кабельные каналы делает решение универсальным

Ограничения применения

• Не подходит для влажных зон (ванная, бассейн, кухня с повышенной влажностью) из-за отсутствия герметичности (IP40)
• Не рассчитан на установку в открытые наружные зоны
• Максимальная глубина встраивания - 120 мм; при меньшей нише (менее 92 мм) установка невозможна
• Только один монтажный короб - нельзя расширить количество отделений без замены всего люка

Примеры использования

• Офис: розетки и сетевые порты под столами в зоне рабочих мест
• Гостиница: скрытые зарядные точки возле кроватей
• Аудитории и конференц-залы: интерактивные панели и питание для оборудования
• Производственные цеха: кнопочные пункты управления вдоль конвейера
• Жилое пространство: розетки в центре комнаты для беспроводных устройств

Практические советы

• Перед монтажом проверьте реальную глубину ниши - она должна быть не менее 92 мм, иначе люк не войдет
• Используйте уровень при установке рамки - неровная посадка вызывает перекос крышки
• При укладке напольного покрытия оставьте зазор 5,5 мм по периметру люка - это предусмотрено конструкцией
• Не используйте агрессивные моющие средства для очистки - достаточно влажной тряпки
• Если нужна большая плотность модулей - выбирайте другие модели с увеличенным количеством постов, поскольку этот люк ограничен четырьмя единицами
