Монтажная коробка Connect SF410-SF470 для 4 S-модулей 220x286,5 мм Simon G44

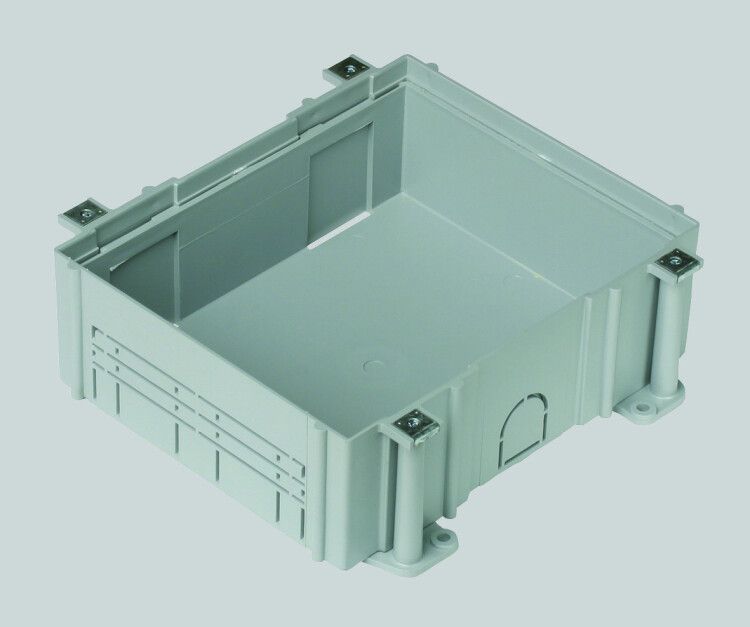

Коробка для монтажа в бетон люков SF410-SF470 от Simon с артикулом g44 - это установочная коробка из прочного пластика, предназначенная для скрытой укладки проводки внутри бетонных конструкций. Подходит для монтажа в нишах с высотой 80–110 мм, обеспечивает надёжную фиксацию и доступ к точкам подключения.

Назначение и область применения

Коробка для монтажа в бетон люков SF410-SF470 используется для внутреннего монтажа в бетонные стены, перегородки и полы. Применяется там, где требуется спрятать соединения кабелей - например, под розетки, выключатели, распределительные точки в жилых, офисных или промышленных зданиях. Коробка совместима с кабельными каналами, что позволяет легко организовать вывод проводов на поверхность.

Технические характеристики

• Габариты: 286,5 × 220 мм - подходящий размер для стандартных ниш;
• Высота: регулируемая от 80 до 110 мм - адаптируется под толщину слоя штукатурки или бетона;
• Материал: пластик - устойчив к коррозии, не проводит ток, легкий в обработке;
• Форма: прямоугольная - удобна для встраивания в стеновые ниши;
• Степень защиты IP20: защищает от контакта с пальцами и крупными предметами, но не герметична - предназначена только для сухих помещений;
• Каналы для проводов: 16–25 × 16–25 мм - позволяют пропустить одновременно несколько кабелей;
• Крышка: прямоугольная, с возможностью отсоединения - обеспечивает быстрый доступ к контактам без демонтажа всей коробки;
• Цвет: универсальный - не имеет специфической окраски, подходит под любую отделку.

Совместимость и монтаж

Коробка для монтажа в бетон люков SF410-SF470 совместима с большинством стандартных установочных элементов Simon и других производителей, имеющих аналогичные габариты. Для монтажа необходимо заранее подготовить нишу в бетоне глубиной не менее 80 мм. После установки коробка фиксируется раствором или цементной смесью. Крышка легко снимается после затвердевания раствора - это позволяет выполнять подключение проводов без лишних усилий. Учитывайте, что размеры канала 16–25 мм требуют соответствующего диаметра кабеля - не рекомендуется использовать многожильные провода толще 2,5 мм2 без предварительной проверки проходимости.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней электромонтажной аппаратуры. Степень защиты IP20 исключает случайный контакт с токоведущими частями, но не защищает от влаги - применение в помещениях с повышенной влажностью (ванная, кухня, подвал) запрещено. Материал не содержит токсичных веществ и соответствует нормам RoHS.

Преимущества

• Удобная регулировка высоты - позволяет компенсировать различия в толщине стены или уровня штукатурки;
• Лёгкий вес и простота обработки - снижают трудозатраты при монтаже;
• Отсоединяемая крышка - экономит время при обслуживании и диагностике;
• Совместимость с кабельными каналами - даёт возможность перехода от скрытой к открытой проводке без переделок;
• Произведённая компанией Simon - гарантирует качество материалов и соответствие европейским стандартам сборки.

Ограничения применения

• Не допускается использование во влажных средах - IP20 не обеспечивает защиту от воды;
• Не подходит для наружной установки - материал не рассчитан на УФ-лучи и температурные колебания;
• Не рекомендуется для нагрузок выше 16 А - ограничения связаны с типом корпуса и теплопередачей;
• Запрещено использовать в местах с риском механических ударов - пластиковый корпус хрупок при воздействии внешних сил.

Примеры использования

• Установка под розетки и выключатели в новостройках с бетонными стенами;
• Монтаж распределительных коробок в офисных помещениях при модернизации электросетей;
• Скрытая прокладка проводки между этажами в многоэтажных домах;
• Обустройство точек подключения для систем автоматизации - датчики, контроллеры, сигнализация.

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум на 5 мм больше минимальной высоты коробки (80 мм);
• При использовании с кабельным каналом убедитесь, что выходное отверстие совпадает с направлением трассы;
• Не забудьте закрепить коробку до заливки раствора - используйте временные распорки;
• После монтажа протестируйте плотность фиксации - если коробка болтается, это повышает риск повреждения проводов;
• Артикул g44 и модель SF410-SF470 часто используются в одном проекте - сохраняйте совместимость при замене деталей.
