Лючок 4 S-мод. Simon Connect графит + рамка SF470-14

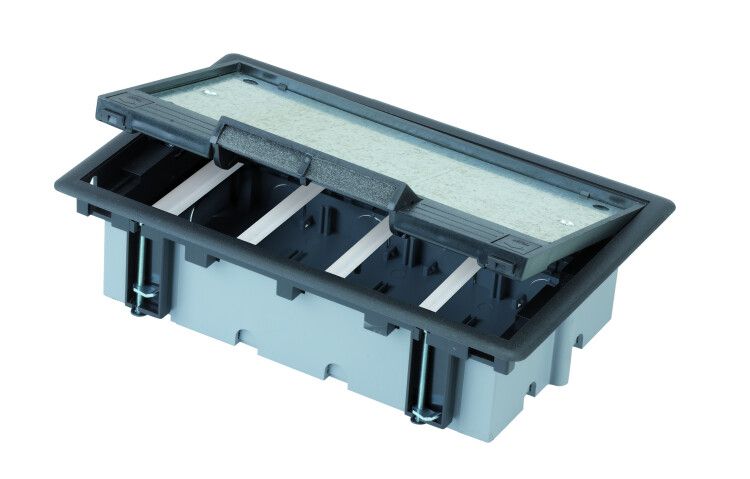

Люк для установки в пол на 4 S-модуля (8 модулей К45) глубина 70-100мм, посадка 170х265мм, max 900кг, графит от бренда Simon - это герметичный корпус для скрытой установки в бетонный пол или фальшпол, позволяющий размещать до четырёх модулей Simon Connect. Артикул sf470-14 включает корпус и рамку для заливки, сами модули устанавливаются отдельно на объекте.

Назначение и область применения

Люк для установки в пол на 4 S-модуля (8 модулей К45) глубина 70-100мм, посадка 170х265мм, max 900кг, графит предназначен для скрытого монтажа модульного электрооборудования в полах зданий. Подходит для установки в бетон, фальшпол, кабельные каналы и полости между этажами. Обеспечивает доступ к устройствам управления, коммуникациям, автоматике или силовым элементам без нарушения дизайна помещения.

Технические характеристики

• Наружные габариты: 265 × 170 мм
• Глубина выемки в полу: 70–100 мм (минимальная глубина встраивания - 76 мм)
• Толщина слоя напольного покрытия над люком: до 6 мм
• Максимальная нагрузка: 900 кг
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, не защищен от воды
• Материал корпуса: поликарбонат (не нержавеющая сталь, как указано в названии - это ошибка; материал указан верно в описании производителя)
• Форма крышки: прямоугольная
• Цвет: серый (графит)
• Рамка в комплекте: SF470-14 - для фиксации при бетонировании

Совместимость и монтаж

Люк совместим с любыми S-модулями Simon Connect (до 4 шт.) и К45-модулями (до 8 шт.). Монтаж выполняется в подготовленную нишу в полу. Корпус устанавливается в опалубку перед заливкой бетона, рамка SF470-14 фиксирует положение и предотвращает деформацию. После затвердевания бетона в корпус вставляются нужные модули. Установка возможна в любом типе полов - от жилых помещений до промышленных площадок.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для встроенных решений в пол. IP40 гарантирует защиту от контакта с инструментами и крупным мусором, но не защищает от влаги - не применяйте в сырых зонах без дополнительной герметизации. Нагрузка до 900 кг позволяет использовать в местах с интенсивным движением людей, включая офисы, торговые центры и общественные зоны.

Преимущества

• Устойчивость поликарбоната к ударным нагрузкам, перепадам температур и УФ-излучению
• Возможность заливки в бетон без риска повреждения корпуса
• Комплексная система крепления с рамкой SF470-14 исключает сдвиг и перекос при эксплуатации
• Гибкая конфигурация: можно выбрать любой набор модулей под задачу - от розеток до интерфейсов связи
• Экономия места: скрытая установка сохраняет эстетику пола

Ограничения применения

• Не предназначен для установки в условиях постоянного контакта с водой - IP40 недостаточен для влажных помещений (ваннные, кухни, подвалы)
• Максимальная глубина встраивания - 100 мм; при меньшей нише (менее 76 мм) установка невозможна
• Не поддерживает взрывозащиту или повышенную механическую стойкость выше 900 кг
• Пластиковый корпус не рекомендован для экстремальных условий (промышленные зоны с агрессивными средами)

Примеры использования

• Офисы: скрытые розетки, USB-зарядки, сетевые порты в рабочих зонах
• Торговые центры: точки подключения для рекламных экранов или терминалов
• Аудитории и конференц-залы: управление освещением, AV-оборудование
• Жилые дома: интеллектуальные системы в полах - датчики, Wi-Fi-роутеры, зарядные станции
• Производственные участки: контрольные точки для PLC, сенсоров, кнопок запуска

Практические советы

• Перед заливкой проверьте соответствие глубины ниши - минимум 76 мм, идеально 80–90 мм
• При использовании в фальшполе убедитесь, что основание достаточно жесткое - люк не должен проваливаться
• Закупайте модули после монтажа корпуса - выбирайте именно те, которые нужны для вашей задачи
• Не используйте металлические инструменты для открывания крышки - они могут поцарапать поверхность
• При необходимости герметизации соединений используйте силиконовые уплотнители, подходящие для внутренних работ
• Артикул sf470-14 - это только корпус и рамка. Самостоятельно заказывайте S-модули от Simon отдельно
