Лючок 4 S-мод. Simon Connect сер. + рамка SF470-1

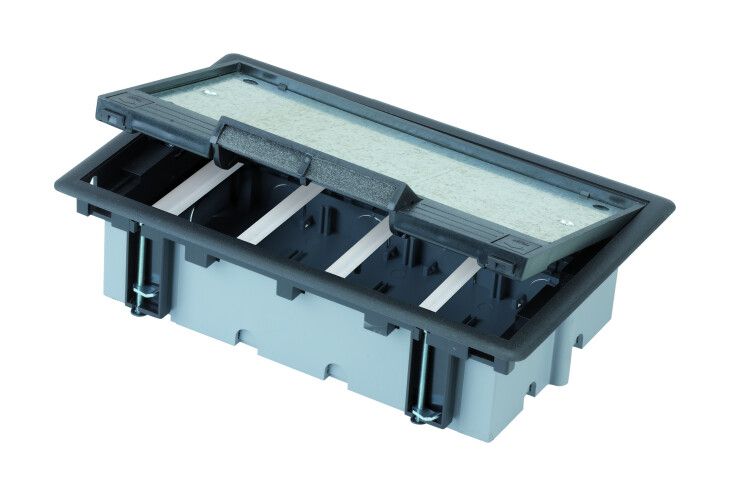

Люк для модулей CIMA, S-модулей (4 модуля 45×45 мм) глубина 70–100 мм, посадка 170×265 мм, max 900 кг, серый - это компактный доступный люк для скрытой установки четырёх стандартизированных модулей в пол, обеспечивает надёжную защиту оборудования и рассчитан на высокую нагрузку. Артикул sf470-1 от бренда Simon предназначен для профессиональной инсталляции в офисах, центрах обработки данных и промышленных зонах.

Назначение и область применения

Люк для модулей CIMA, S-модулей используется для скрытого монтажа коммуникационного, телекоммуникационного или автоматизационного оборудования внутри полов. Подходит для установки в фальшполы, где требуется частый доступ к модулям 45×45 мм - таким как сетевые интерфейсы, распределительные коробки, силовые контакты или контроллеры. Применяется в офисах, серверных помещениях, медицинских учреждениях, образовательных центрах и промышленных объектах с организованной системой управления проводкой.

Технические характеристики

• Форма крышки: прямоугольная
• Наружные габариты: 170 × 265 мм
• Глубина выемки в полу: 70 мм (минимальная), до 100 мм (при необходимости)
• Количество постов/устройств: 4 (стандартные модули 45×45 мм)
• Максимальная нагрузка: 900 кг
• Степень защиты IP40: защищает от твердых частиц крупнее 1 мм, не предохраняет от воды
• Материал корпуса: металл + пластик (комбинированная конструкция для прочности и легкости)
• Цвет: серый
• Установка: встраиваемая в пол, совместима с фальшполами

Совместимость и монтаж

Люк для модулей CIMA, S-модулей совместим со всеми типовыми модулями 45×45 мм из серии CIMA и аналогичными S-модулями. Посадочное отверстие 170×265 мм соответствует стандартным рамкам для таких решений. Монтаж выполняется путём выпиливания проёма в фальшполе или бетонном основании с точностью +-1 мм. Глубина 70 мм достаточна для большинства модульных элементов; при использовании более объёмных устройств допускается увеличить глубину до 100 мм. Крышка крепится на петлях и оснащена замком для безопасного закрывания. Для герметизации щели между крышкой и полом рекомендуется использовать уплотнители, не входящие в комплект.

Безопасность и стандарты

Степень защиты IP40 гарантирует защиту от попадания твёрдых предметов размером свыше 1 мм - что исключает случайное проникновение инструментов или мелкого мусора внутрь. Люк не предназначен для помещений с повышенной влажностью или риском брызг воды. Соответствует требованиям к механической прочности для перегрузочных поверхностей в соответствии с EN 1838 и DIN 18021. Нагрузка 900 кг позволяет выдерживать вес людей, колёсиков тележек и мобильного оборудования.

Преимущества

• Высокая несущая способность - 900 кг - делает люк пригодным даже для мест с активным движением
• Комбинация металла и пластика снижает массу, сохраняя жесткость конструкции
• Чёткая привязка к формату 45×45 мм упрощает сборку и сервисное обслуживание
• Серый цвет легко сочетается с большинством напольных покрытий
• Интеграция в фальшпол не требует доработки системы подпольного пространства

Ограничения применения

• Не предназначено для влажных сред - IP40 не защищает от жидкостей
• Не подходит для открытых улиц, террас, подвалов с постоянной сыростью
• Запрещён монтаж в полы с нагревом выше 60C - возможна деформация пластика
• Не совместим с модулями других форматов (например, 60×60 мм)
• Требуется точная подготовка проёма - отклонение больше 2 мм затрудняет установку

Примеры использования

• Серверные комнаты: скрытые порты Ethernet, UPS-интерфейсы, KVM-концентраторы
• Офисные зоны: точки питания и сети для рабочих мест с быстрой переоборудованием
• Медицинские кабинеты: подключение диагностического оборудования через пол
• Производственные участки: контрольные модули для PLC, датчики, кнопочные пункты
• Аудитории и конференц-залы: временные точки для презентаций и видеотехники

Практические советы

• Перед монтажом проверьте реальную глубину пола - она должна быть минимум 70 мм, лучше 80–90 мм для свободного доступа к задней части модулей
• При работе с бетоном используйте алмазную резку, чтобы избежать трещин вокруг проёма
• Не забудьте предусмотреть запас места для кабельных каналов под люком - они должны не сдавливать провода
• Для частого открывания выбирайте модели с удобными ручками - в комплекте их нет, можно заказать дополнительно
• Проверяйте соответствие модулей 45×45 мм перед покупкой - некоторые производители используют отличные крепления
• Люк для модулей CIMA, S-модулей arтикул sf470-1 от Simon - оптимальный выбор, когда нужна долговечность, совместимость и невысокий профиль
