Лючок 3 S-мод. Simon Connect сер. SF370-1

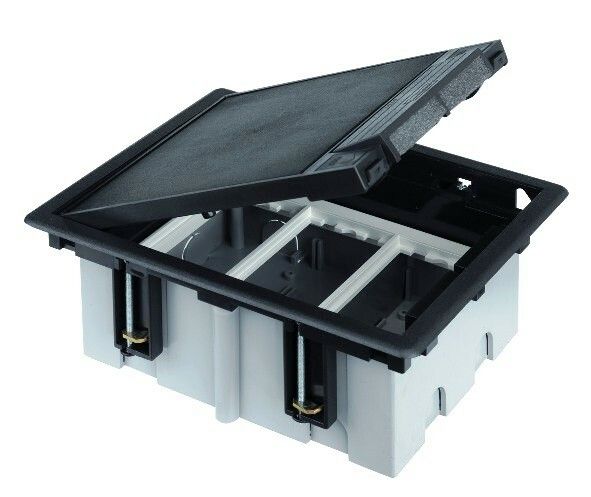

Люк для 3 модулей (6 модулей 45×45 мм) глубина 70–100 мм, посадка 170×210 мм, max 800 кг, серый, CIMA/S-модуль от Simon - это компактный доступный люк для скрытой установки электрооборудования в полах, особенно в фальшполах. Артикул sf370-1 обеспечивает надёжную защиту и удобство обслуживания трёх стандартных модулей.

Назначение и область применения

Люк предназначен для скрытого монтажа коммутационного оборудования - автоматических выключателей, контакторов, реле, трансформаторов или других устройств в пределах трёх стандартных модулей (по 45×45 мм каждый). Подходит для установки в фальшполы офисов, серверных, производственных помещений, где требуется доступ к оборудованию без нарушения дизайна пола. Максимальная нагрузка до 800 кг позволяет использовать люк даже в зонах с высокой проходимостью.

Технические характеристики

• Количество постов: 3 (соответствует 3 стандартным модулям 45×45 мм)
• Наружные габариты: 170 × 210 мм
• Глубина выемки в полу: 70–100 мм (минимальная - 70 мм)
• Материал корпуса: металл + пластик (корпус из металла, крышка - пластик)
• Цвет: серый
• Тип крышки: прямоугольная, плоская
• Степень защиты IP40: защита от твердых частиц крупнее 1 мм, но не от воды
• Максимальная нагрузка: 800 кг
• Установка: встраиваемая в пол, совместима с фальшполами

Совместимость и монтаж

Люк CIMA/S-модуль рассчитан на установку стандартных модулей шириной 45 мм - такие устройства часто используются в распределительных щитках. Для монтажа необходимо вырезать в полу отверстие размером 170×210 мм и глубиной не менее 70 мм. Крышка крепится на петлях и легко открывается для техобслуживания. Убедитесь, что толщина полового покрытия соответствует глубине выемки - иначе крышка будет выступать или проваливаться.

Безопасность и стандарты

Степень защиты IP40 гарантирует защиту от попадания твёрдых предметов размером более 1 мм, но не защищает от влаги. Люк не предназначен для установки во влажных помещениях, на улице или в местах возможного воздействия воды. Соответствует требованиям к механической прочности для внутренних помещений с повышенной нагрузкой.

Преимущества

• Высокая несущая способность - до 800 кг, безопасно для прохода людей и колёсной техники
• Совместимость со стандартными модулями 45×45 мм - не требует адаптеров
• Интеграция в фальшпол - сохраняет эстетичный вид интерьера
• Простой доступ к оборудованию - крышка легко открывается без инструментов
• Комбинированный материал (металл+пластик) - обеспечивает жесткость и снижает вес

Ограничения применения

• Не допускается использование в условиях повышенной влажности, на улице или в помещениях с риском брызг/пролива жидкости - IP40 недостаточен
• Не подходит для установки в полы с толщиной меньше 70 мм - потребуется доработка основания
• Не рекомендуется для установки в зонах с постоянным хождением тяжёлой техники выше 800 кг - есть риск деформации
• Пластиковая крышка не предназначена для частого открытия под нагрузкой - лучше применять в местах редкого доступа

Примеры использования

• Скрытый монтаж автоматического выключателя, контактора и реле управления в серверной комнате
• Распределительный узел на производстве, установленный в фальшпол рядом с конвейером
• Аварийный выключатель в офисном центре, спрятанный под напольным покрытием
• Клеммы и терминалы в системе освещения, расположенные под подъёмным полом

Практические советы

• Перед монтажом проверьте точную глубину пола - оптимально 80–90 мм, чтобы крышка была flush с поверхностью
• При использовании в фальшполе убедитесь, что несущая рама имеет достаточную жёсткость - иначе люк может прогнуться
• Для долговечности используйте только оборудование, подходящее по размеру - не перегружайте три модуля
• Обозначьте место люка на плане пола - это ускорит поиск при ремонте
• Артикул sf370-1 совместим с другими изделиями серии CIMA/S-модуль от Simon - можно собирать единые системы
