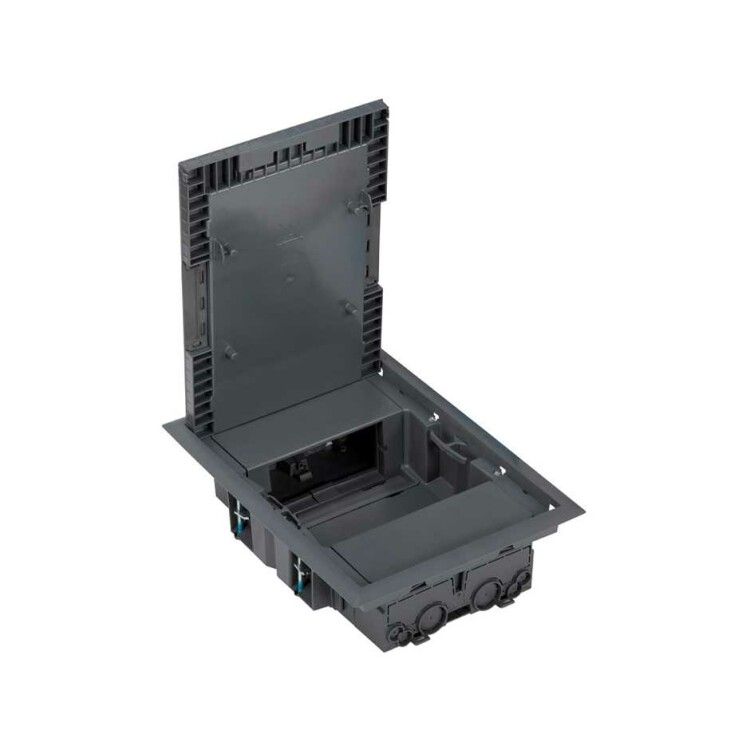

Люк в пол с горизонт. подключ. потребителей на 4 механизма К45 64мм сер. Simon Connect KF200-1

Люк для установки в пол на 4 модуля 45х45мм и 2 модуля 22,5х45мм, 250х178мм, глубина 64мм от Simon серии Connect - это компактный доступный элемент для скрытой установки электрооборудования в напольном покрытии. Он обеспечивает безопасный и эстетичный доступ к модулям управления, коммуникациям и другим устройствам, установленным в полости пола.

Назначение и область применения

Этот люк предназначен для монтажа в полы с тонкими декоративными покрытиями - паркетом, ламинатом, ковролином, плиткой. Он позволяет спрятать в полу до четырёх стандартных модулей 45×45 мм и два модуля 22,5×45 мм, например, розетки, выключатели, интерфейсы связи или терминалы. Подходит для офисов, гостиниц, жилых домов, медицинских учреждений и других помещений, где важна чистота дизайна и минимизация проводки на виду.

Технические характеристики

• Наружные размеры: 250 × 178 мм
• Глубина выемки в полу: 64 мм (минимальная требуемая глубина встраивания)
• Материал корпуса: полиамид - прочный, устойчивый к механическим нагрузкам
• Степень защиты IP20 - защита от прикосновения пальцев, но не от воды и пыли
• Цвет: RAL 7037 (серо-коричневый, соответствует типовым напольным покрытиям)
• Поверхность: структурированная - снижает бликование и маскирует царапины
• Количество монтажных коробок внутри: одна - для размещения всех модулей
• Вырез в полу: требуется глубина 5 мм под ковровое покрытие

Совместимость и монтаж

Люк совместим со всеми стандартными модулями Simon серии Connect, а также с аналогичными изделиями других производителей, имеющими габариты 45×45 мм и 22,5×45 мм. Установка выполняется в подготовленную нишу в полу. Корпус крепится за счёт фиксации к основанию пола - никаких дополнительных крепёжных элементов не требуется. Крышка плотно прилегает к уровню покрытия благодаря встроенной рамке, которая защищает край напольного материала от износа.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренних помещений. Степень защиты IP20 исключает использование в помещениях с повышенной влажностью, на улице или в зонах с риском попадания жидкостей. Применяется только в сухих условиях. Материал корпуса - самозагасающий полиамид, что повышает пожарную безопасность.

Преимущества

• Универсальная форма - поддерживает одновременную установку 4 больших и 2 малых модулей
• Встроенная рамка для коврового покрытия предотвращает деформацию и продлевает срок службы напольного слоя
• Низкая высота (64 мм) позволяет использовать в полах с ограниченной толщиной
• Цвет RAL 7037 легко сочетается с большинством современных напольных материалов
• Структурированная поверхность крышки уменьшает заметность следов от обуви и грязи

Ограничения применения

• Не предназначена для влажных зон - запрещено применение в ванных, кухнях, подвалах, на балконах
• Не подходит для установки в бетонные перекрытия без подготовки полости - необходима точная выемка глубиной 64 мм
• Не рекомендуется для мест с высокой проходимостью и тяжёлой техникой - максимальная нагрузка не указана, но материал не рассчитан на промышленные условия
• Требуется соблюдение минимальной толщины напольного покрытия - вырез 5 мм должен быть выполнен точно

Примеры использования

• Управление освещением и розетками в гостинице через люк в полу рядом с кроватью
• Подключение сетевых портов и зарядных устройств в офисных кабинетах с паркетом
• Скрытое размещение систем видеонаблюдения или Wi-Fi-антенн в холлах
• Интеграция в системы «умного дома» - управление климатом, шторами, музыкой через один доступный люк

Практические советы

• Перед монтажом проверьте толщину полового покрытия - она должна позволить сделать вырез 5 мм без риска повредить основание
• При использовании в фальшполе убедитесь, что расстояние между лагами достаточное для размещения всего корпуса (250×178 мм)
• Не используйте клей или герметик вокруг люка - он не нужен; достаточно плотного прилегания рамки
• Для удобства обслуживания выбирайте место с хорошим доступом - люк открывается без инструментов, но частые операции требуют свободного пространства
• Учитывайте посадочные размеры модулей: 45×45 мм и 22,5×45 мм - они должны точно входить в одну монтажную коробку внутри люка
