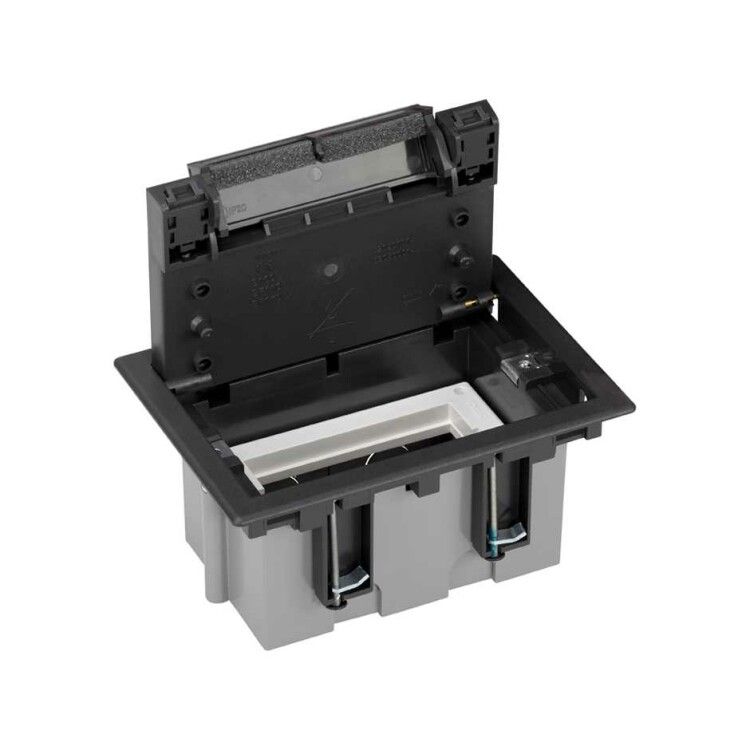

Лючок 1 S-мод. Simon Connect черн. + рамка глуб. 70-100мм SF170-14

Люк для установки в пол на 1 модуль (2 модуля 45×45 мм) глубина 70–100 мм, посадка 170×115 мм, max 400 кг, графит/черный от бренда Simon - это компактный элемент для скрытой установки электрооборудования в полах, включая фальшполы и перекрытия. Артикул sf170-14 обеспечивает надежную фиксацию одиночного устройства и совместим с системами CIMA.

Назначение и область применения

Этот люк предназначен для скрытой установки одного модульного устройства (например, кнопки, терморегулятора, интерфейса управления) внутри полов - в наливных стяжках, фальшполах или полостях между этажами. Он позволяет сохранить целостность отделки поверхности, не нарушая её внешний вид, при этом обеспечивая быстрый доступ к оборудованию для обслуживания или ремонта.

Технические характеристики

• Наружные габариты: 170 × 115 мм
• Регулируемая глубина установки: от 76 до 100 мм (минимальная - 76 мм, максимальная - 100 мм; указана в документации, хотя в названии указан диапазон 70–100 мм - реальная минимальная глубина требует подготовки более чем 70 мм)
• Вырез в полу: минимум 6 мм глубиной для финишного покрытия
• Максимальная нагрузка: 400 кг
• Материал корпуса: металл + пластик
• Цвет: серый (графитовый оттенок)
• Степень защиты: IP40 - защита от твердых предметов больше 1 мм, но не от воды
• Тип крышки: прямоугольная, плоская
• Установка: через монтажную коробку G11

Совместимость и монтаж

Люк sf170-14 рассчитан на установку одного устройства формата 45×45 мм. Для этого необходимо использовать переходник S62-9 (приобретается отдельно). Подходит для механизмы серии CIMA - они крепятся напрямую к внутренним суппортам люка. Монтаж выполняется в предварительно подготовленную нишу в полу, соответствующую размерам 170×115 мм. Глубина ниши должна составлять не менее 76 мм. Корпус фиксируется в стяжке или фальшполе с помощью крепежных элементов, входящих в комплект. Устройство можно устанавливать в любые типы полов: цементно-песчаные, самовыравнивающиеся, деревянные основания с фальшполом.

Безопасность и стандарты

Степень защиты IP40 гарантирует безопасность от контакта с крупными твердыми объектами (например, инструментами или обувью), но не защищает от попадания жидкостей. Люк не предназначен для помещений с повышенной влажностью, мытьём под давлением или риском затопления. Соответствует требованиям к механической прочности для коммерческих и общественных зданий.

Преимущества

• Регулируемая глубина - позволяет адаптироваться под различные толщины стяжки или фальшпола
• Интеграция с монтажной коробкой G11 - упрощает сборку и снижает вероятность деформаций
• Высокая нагрузочная способность - выдерживает вес человека и оборудования
• Скрытый монтаж - не портит интерьер, особенно важен в офисах, отелях, медицинских учреждениях
• Простая замена устройства - крышка легко открывается без инструментов

Ограничения применения

• Не допускается использование во влажных помещениях (ваннные комнаты, кухни, подвалы) - IP40 не защищает от влаги
• Требуется обязательное применение переходника S62-9 для установки устройств 45×45 мм - без него оборудование не закрепится
• Максимальная глубина установки - 100 мм; нельзя использовать там, где слой стяжки меньше 76 мм
• Не рекомендован для мест с частым хождением тяжелой техники - нагрузка 400 кг достаточна для людей, но недостаточна для колесных тележек или подъемников

Примеры использования

• Управление освещением в отеле - люк установлен в холле рядом с лифтами
• Кнопка вызова персонала в больнице - спрятана в полу возле кровати пациента
• Термостат системы теплого пола - встроен в жилую зону квартиры с плиткой
• Интерфейс контроля HVAC в офисном здании - расположен в проходе между рабочими зонами

Практические советы

• Перед заливкой стяжки проверьте точную глубину ниши - она должна быть не менее 76 мм, чтобы люк полностью поместился и был заподлицо с уровнем пола
• Обязательно используйте переходник S62-9 при установке любого устройства 45×45 мм - он продлевает срок службы креплений и исключает перекос
• При работе с фальшполом убедитесь, что металлический каркас достаточно жесткий - люк передает всю нагрузку на опорную раму
• Не применяйте силовые методы при открытии крышки - она предназначена для легкого поднятия руками
• Артикул sf170-14 совпадает с другими изделиями серии Simon G11 - все детали взаимозаменяемы в рамках этой системы
