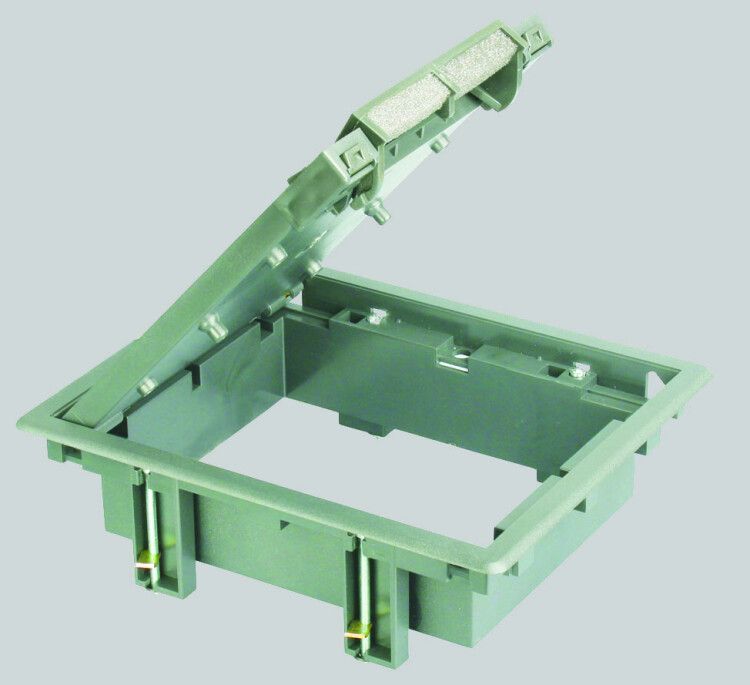

Люк на 6 CIMA-модулей без днища посадка 210х300мм сер. Simon Connect S600-1

Люк на 6 модулей CIMA от Simon (арт. s600-1) предназначен для доступа к коммуникациям и оборудованию, установленному в полу или кабельном канале. Его прямоугольная форма, глубина 70 мм и совместимость со стандартными CIMA- и S-модулями делают его удобным решением для монтажа в фальшполах и технологических нишах.

Назначение и область применения

Люк на 6 модулей CIMA используется для закрытия доступа к внутренним элементам систем управления, слаботочного оборудования, кабельных трасс и распределительных коробок. Подходит для установки в помещениях с высокой плотностью коммуникаций - офисах, серверных, производственных цехах, медицинских учреждениях. Обеспечивает быстрый и безопасный доступ к устройствам без демонтажа напольного покрытия.

Технические характеристики

• Форма: Прямоугольник - соответствует стандартной геометрии CIMA- и S-модулей;
• Размеры посадки: 210 × 300 мм - точно совпадает с типовой рамкой для шести модулей;
• Глубина встраивания: 70 мм - позволяет разместить стандартную комплектацию модулей без перегрузки;
• Материал: Полиамид - устойчив к механическим нагрузкам, химическим воздействиям и старению;
• Цвет: Серый (RAL 7037) - сочетается с большинством напольных покрытий и панелями фальшпола;
• Степень защиты IP40: Защита от твердых частиц крупнее 1 мм - предотвращает попадание пыли и мелкого мусора, но не защищает от воды;
• Глубина выемки напольных покрытий: 5 мм - минимальная глубина для беспрепятственного монтажа в плиты, ламинат, ПВХ-панели;
• Рамка защиты напольного покрытия: Да - сохраняет целостность покрытия вокруг люка, исключает деформацию кромок;
• Покрытие поверхности: Структурированное - снижает риск скольжения, маскирует следы эксплуатации;
• Количество монтажных коробок: Одна - обеспечивает единое пространство для всех шести модулей;
• Подходит для фальшпола: Да - идеально встраивается в системы типа CIMA, HPL, металлические панели;
• Подходит для кабельного канала: Да - применяется в канальных системах с вертикальным доступом.

Совместимость и монтаж

Люк на 6 модулей CIMA (арт. s600-1) совместим с любыми стандартными CIMA- и S-модулями, которые имеют посадочные размеры 210×300 мм. Устанавливается в подготовленную нишу в полу или стене с глубиной не менее 70 мм. Монтаж выполняется путём фиксации рамки к основанию с помощью саморезов или клеевых составов (при необходимости). Для работы с фальшполом требуется предварительно вырезать проём по размерам посадки. Отсутствие днища позволяет легко выводить провода изнизу - важно проверить герметичность соседних участков при использовании в сырых зонах.

Безопасность и стандарты

Степень защиты IP40 соответствует требованиям IEC 60529 - обеспечивает защиту от контакта с инструментами и крупными частицами. Материал полиамид не поддерживает горение и соответствует нормам пожарной безопасности для помещений класса B2–C1. Люк не предназначен для использования во взрывоопасных средах или местах с постоянным воздействием жидкостей.

Преимущества

• Универсальная совместимость с популярными модульными системами CIMA и S;
• Минимальная глубина выемки (5 мм) - не требует значительной доработки напольного покрытия;
• Прочная конструкция из полиамида - выдерживает регулярные открывания и давление ног;
• Защитная рамка продлевает срок службы напольного покрытия вокруг люка;
• Структурированная поверхность повышает комфорт и безопасность при хождении;
• Отсутствие днища упрощает прокладку и обслуживание кабелей снизу.

Ограничения применения

• Не предназначена для влажных помещений - IP40 не защищает от брызг и влаги;
• Не рекомендуется использовать в условиях повышенной запылённости без дополнительной герметизации;
• Не подходит для установки в открытые площадки или на улице;
• Не допускается применение в качестве несущего элемента - вес человека распределяется через рамку, но не через само днище (его нет);
• Требуется точное соответствие размеров ниши - отклонение более +-2 мм затруднит установку.

Примеры использования

• Интеграция в фальшпол серверной комнаты для доступа к сетевому оборудованию и силовым кабелям;
• Установка в офисе над кабельным каналом для замены розеток или тестирования сигналов;
• Монтаж в производственной зоне рядом с пультом управления для быстрой диагностики контроллеров;
• Обслуживаемый доступ к терминалам связи в больницах или образовательных учреждениях.

Практические советы

• Перед монтажом проверьте, что глубина ниши равна или больше 70 мм - иначе модули не поместятся;
• При работе с фальшполом используйте шаблон по размеру 210×300 мм для точного вырезания;
• Если люк будет часто открываться, смажьте петли (если есть) силиконовой смазкой - увеличит срок службы;
• Для помещений с высокой запылённостью рассмотрите установку дополнительного уплотнителя по контуру;
• Не забудьте, что люк не имеет днища - все кабели должны быть правильно закреплены ниже уровня установки;
• Артикул s600-1 - единственный вариант этого формата от Simon; другие производители могут иметь отличные посадочные размеры - сверьте перед заказом.
