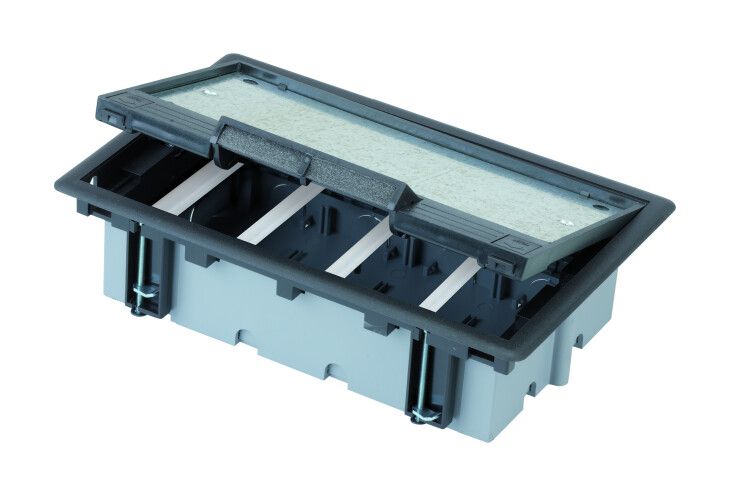

Люк на 6 CIMA-модулей (12 модулей 45х45мм) глубина 70-100мм посадка 210х300мм max 1000кг сер. Simon Connect SF670-1

Люк для модулей CIMA, S-модулей (12 модулей 45×45 мм) на 6 модулей, глубина 70–100 мм, посадка 210×300 мм, max 1000 кг, серый от бренда Simon (арт. sf670-1) предназначен для доступа к коммуникациям и модулям, спрятанным под фальшполом. Он сочетает прочную конструкцию из полиамида с возможностью нагрузки до 1000 кг, что делает его надёжным решением для офисов, центров обработки данных и промышленных помещений.

Назначение и область применения

Этот люк используется для обеспечения быстрого и безопасного доступа к модулям CIMA и S-модулей размером 45×45 мм, установленным в нише под фальшполом. Подходит для размещения сетевых устройств, распределительных коробок, кабельных соединений и других компонентов, требующих периодического обслуживания. Применяется в помещениях с высокой плотностью коммуникаций: серверных, телекоммуникационных шкафах, умных зданиях, медицинских учреждениях и производственных площадках.

Технические характеристики

• Форма крышки: прямоугольная, размеры 210 × 300 мм
• Максимальная допустимая нагрузка: 1000 кг
• Глубина встраивания: от 76 до 100 мм
• Материал корпуса: полиамид - устойчив к механическим воздействиям и химическим средам
• Цвет: серый
• Степень защиты IP40 - защита от твердых частиц крупнее 1 мм, не защищён от воды
• Количество постов: 6 - позволяет разместить до шести модулей 45×45 мм
• Количество монтажных коробок: одна - внутренняя рамка для фиксации оборудования
• Выступ крышки над уровнем пола: 5 мм - минимальная разница для сохранения целостности напольного покрытия
• Рамка защиты напольного покрытия: есть - предотвращает повреждение кромок пола при открывании

Совместимость и монтаж

Люк совместим с любыми модулями CIMA и S-модулями стандартного размера 45×45 мм. Устанавливается в подготовленную нишу под фальшполом с габаритами 210×300 мм. Глубина ниши должна составлять минимум 76 мм - меньше невозможно из-за конструктивных особенностей корпуса. Монтаж выполняется путём вставки люка в проём и фиксации по периметру. Крышка легко открывается без инструментов - достаточно потянуть за край. Для точной установки рекомендуется использовать уровень и проверить соответствие размеров ниши перед закладкой.

Безопасность и стандарты

Степень защиты IP40 гарантирует, что внутри люка остаются защищёнными от попадания крупных сторонних предметов - пыли, провода, инструментов. Однако он не предназначен для влажных зон или мест с риском брызг воды. Нагрузочная способность 1000 кг соответствует требованиям к проходным элементам в общественных и промышленных зонах. Люк не содержит острых углов и имеет структурированную поверхность - снижает риск скольжения при хождении.

Преимущества

• Высокая несущая способность - выдерживает вес людей и тяжёлого оборудования
• Удобство обслуживания - крышка открывается одним движением без ключей
• Сохранение эстетики пола - минимальный порог (5 мм) и цветовое соответствие типичному фальшполу
• Прочность материала - полиамид не деформируется под длительной нагрузкой и не трескается при ударах
• Закрытая рамка - исключает выпадение мелких деталей и проводов вниз

Ограничения применения

• Не применяется в условиях повышенной влажности, где требуется IP65 или выше - IP40 недостаточно
• Не подходит для установки в полы с нагревом свыше +80 C - материал полиамида теряет жесткость
• Не предназначена для частого открытия более 10 раз в день - долгосрочная эксплуатация при такой частоте может привести к износу замка
• Не совместим с модулями шире 45 мм - внутренний размер поста ограничен

Примеры использования

• Серверная комната - доступ к сетевым модулям и оптоволоконным разъёмам под фальшполом
• Офис с системой умного здания - обслуживание контроллеров освещения и HVAC
• Производственный участок - ремонт датчиков и кабельных соединений под плиткой
• Медицинский центр - доступ к оборудованию для мониторинга пациентов, скрытому под антистатическим покрытием

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть не менее 76 мм, иначе люк не войдёт полностью
• Если пол состоит из нескольких слоёв, убедитесь, что верхний слой не толще 5 мм - иначе крышка будет возвышаться
• Для частого доступа используйте метки на полу рядом с люком - так обслуживающий персонал быстрее найдёт нужный элемент
• Не используйте силовые инструменты для открытия - это может повредить механизм фиксации
• При необходимости можно дополнительно закрепить люк клеем на основе полиуретана - но только если это предусмотрено проектом
