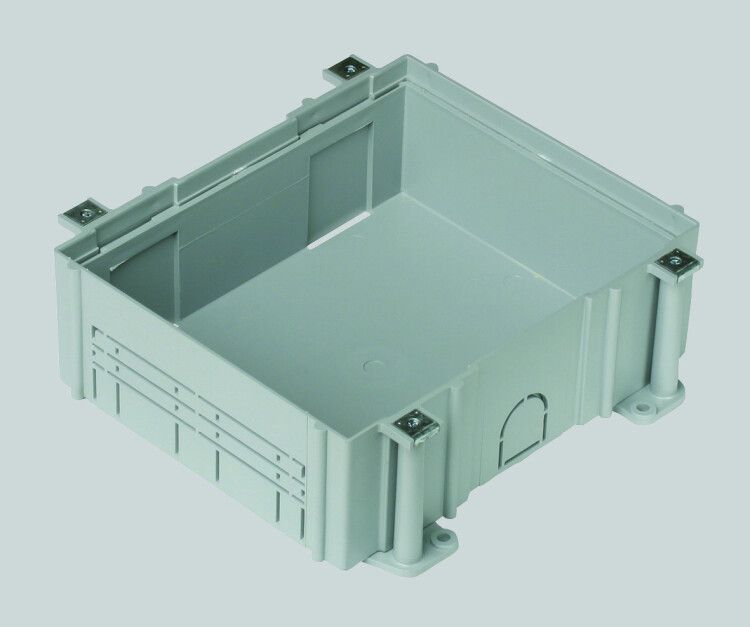

Коробка напольная для лючков Simon Connect SF610-SF670 G 66

Коробка для монтажа в бетон/пол, регулируемая по высоте 80–130 мм, 259×312 мм, для S-модулей 6, пластик, серия SF610–SF670, G 66 - это установочная коробка от Simon, предназначенная для скрытого монтажа в бетонную стяжку или пол. Она обеспечивает надёжное крепление модулей серии SF610–SF670 и позволяет легко вывести кабели через каналы подпольной прокладки.

Назначение и область применения

Коробка G 66 используется для скрытого монтажа в бетонные полы при устройстве напольных люков системы Simon Connect. Подходит для установки модулей серии SF610–SF670 - таких как розетки, интерфейсы, USB-порты и другие элементы управления. Коробка принимает на себя нагрузку от стяжки и обеспечивает доступ к кабелям после окончательной отделки пола. Применяется в офисах, жилых комплексах, медицинских учреждениях и других объектах, где требуется эстетичный и безопасный вывод коммуникаций через пол.

Технические характеристики

• Высота регулируемая: от 80 до 130 мм - позволяет адаптироваться под толщину стяжки без доработок;
• Габариты: 259 × 312 мм - соответствует стандартным размерам S-модулей 6;
• Материал корпуса: поликарбонат и сталь - прочный, устойчивый к механическим воздействиям;
• Степень защиты IP20 - предотвращает случайный контакт с внутренними частями, но не предназначена для влагозащиты;
• Каналы для проводов: 16–25 мм - подходят для гофрированных труб и кабелей стандартного диаметра;
• Крышка прямоугольная, отсоединяемая - позволяет удобно обслуживать внутреннюю часть без демонтажа всей коробки;
• Экран из металла - снижает влияние радиочастотных помех на чувствительное оборудование;
• Огнестойкость - материал соответствует требованиям безопасности при возгорании.

Совместимость и монтаж

Коробка G 66 совместима исключительно с модулями серии SF610–SF670 от Simon. Установка выполняется до заливки бетона: коробка фиксируется в опалубке, затем заливается раствор. После затвердевания стяжки сверху монтируются лицевые панели модулей. Верхняя часть коробки можно отсоединить - это упрощает прокладку кабелей и последующий ремонт. Для работы с кабельными каналами подпольной прокладки предусмотрены входные отверстия по бокам. Не используйте коробку для поверхностного монтажа - она рассчитана только на скрытую установку в бетон.

Безопасность и стандарты

Коробка выполнена из материалов, соответствующих европейским нормам безопасности для электроустановок. Металлический экран обеспечивает экранирование от ЭМИ, что важно для помещений с чувствительной аппаратурой. Огнестойкость материала снижает риск распространения пламени. Однако степень защиты IP20 не допускает использование в помещениях с повышенной влажностью или возможностью попадания воды - такие зоны требуют специальных решений с более высокой степенью защиты.

Преимущества

• Регулировка высоты от 80 до 130 мм - экономит время при изменении толщины стяжки;
• Отсоединяемая крышка - ускоряет монтаж и сервисное обслуживание;
• Металлический экран - минимизирует помехи для цифровых сигналов и сетевых устройств;
• Унифицированная форма - гарантирует точную посадку всех модулей SF610–SF670 без зазоров;
• Прочность конструкции - выдерживает давление бетонной массы без деформаций.

Ограничения применения

• Не применяйте в условиях постоянной влажности, сырости или контакта с водой - IP20 недостаточно;
• Не использовать вне бетонной стяжки - конструкция не предназначена для открытого монтажа;
• Не совместима с модулями других производителей или серий - только SF610–SF670;
• Не рекомендуется для установки в деревянные перекрытия или легкие конструкции - требует жёсткой основы из бетона.

Примеры использования

• Офисные центры - скрытые розетки и USB-порт в полу рядом с рабочими местами;
• Аудитории и конференц-залы - точки питания для мобильных устройств во время мероприятий;
• Медицинские учреждения - доступ к питанию и данным в операционных и реанимациях без нарушения дизайна;
• Жилые дома класса люкс - интеграция зарядных станций в пол без видимых проводов и коробок.

Практические советы

• Перед заливкой проверьте уровень коробки - она должна быть точно горизонтальной, чтобы крышка не перекашивалась;
• Закройте входы в каналы перед бетонированием - предотвратите попадание раствора внутрь;
• Учитывайте посадочные размеры 259×312 мм при проектировании расположения модулей - не забывайте про зазоры между соседними коробками;
• Для сложных трасс используйте гофру диаметром 20 мм - она идеально входит в каналы 16–25 мм;
• При замене модуля - просто открутите крышку, не вскрывая весь пол.
