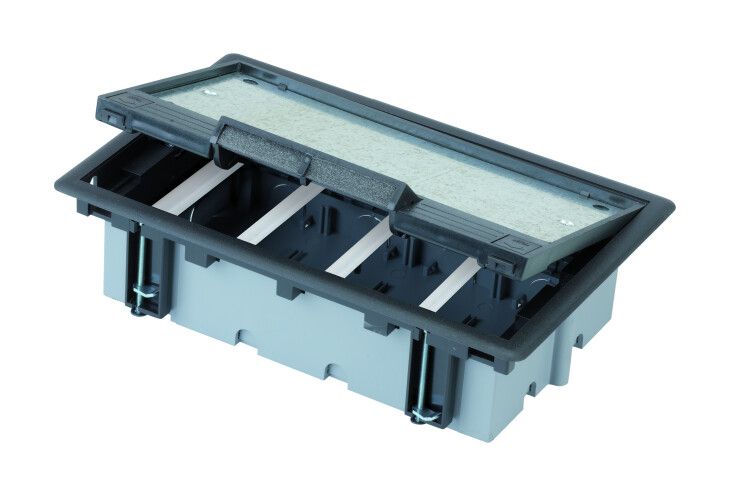

Лючок 6 S-мод. Simon Connect черн. + рамка SF670-14

Люк для модулей CIMA, S-модулей (12 модулей 45×45 мм) глубина 70–100 мм, посадка 210×300 мм, max 1000 кг, графит/черный от бренда Simon (артикул sf670-14) предназначен для скрытой установки в полах и фальшполах, обеспечивая доступ к коммуникациям и модульным устройствам без нарушения дизайна помещения.

Назначение и область применения

Этот люк используется для доступа к оборудованию, установленному в нишах под полом - например, к сетевым модулям, распределительным коробкам, автоматике управления или силовым элементам. Подходит для офисов, жилых комплексов, медицинских учреждений и промышленных объектов, где важна эстетика и безопасность скрытой проводки. Люк рассчитан на установку до шести стандартных модулей CIMA/S-модулей размером 45×45 мм каждый.

Технические характеристики

• Наружные габариты: 300 × 210 мм
• Глубина выемки в полу: 70 мм (минимальная глубина встраивания - 76 мм)
• Глубина выемки напольного покрытия: 6 мм
• Максимальная нагрузка: 1000 кг
• Материал корпуса: металл и пластик
• Цвет: серый (графитовый оттенок)
• Форма крышки: прямоугольная
• Степень защиты IP40 - защита от твердых частиц крупнее 1 мм, не защищён от воды
• Количество постов: 6
• Количество устанавливаемых устройств: 6

Совместимость и монтаж

Люк совместим со всеми стандартными модулями CIMA и S-модулями размером 45×45 мм. Установка возможна в:

• фальшполы из плит или панелей;
• кабельные каналы под полом;
• полости между этажами (при условии соблюдения требований к нагрузке и звукоизоляции).

Посадочное отверстие должно точно соответствовать размерам 210×300 мм. Глубина ниши должна быть не менее 76 мм - меньше невозможно из-за конструктивных особенностей механизма крепления. Крышка крепится на петлях и оснащена замком для предотвращения самопроизвольного открывания.

Безопасность и стандарты

Степень защиты IP40 гарантирует защиту от контакта с инструментами и крупными твердыми предметами, но не предназначена для влажной среды или мытья водой. Применение в местах с повышенной влажностью (ваннные, кухни, подвалы) не рекомендуется. Материалы соответствуют требованиям безопасности для внутренних помещений.

Преимущества

• Высокая несущая способность - выдерживает до 1000 кг, что позволяет использовать в проходных зонах;
• Универсальная совместимость с популярными модулями CIMA и S-модулями;
• Низкая высота выемки (6 мм) минимизирует перепады уровня пола;
• Интеграция в любые типы полов - от паркета до керамической плитки;
• Закрытая конструкция снижает риск повреждения оборудования и случайного доступа.

Ограничения применения

• Не подходит для открытых площадок, улиц, сырых помещений - IP40 не обеспечивает защиту от влаги;
• Недопустимо использование в местах с частым воздействием химических веществ или агрессивных чистящих средств;
• Не рекомендуется для установки в полы с системой “теплый пол” без проверки теплового режима - нагрев может деформировать пластиковые компоненты;
• Максимальная глубина ниши - 100 мм; более глубокие ниши потребуют доработки или адаптеров.

Примеры использования

• Офисный центр: доступ к сетевому оборудованию под фальшполом;
• Больница: скрытая установка терминалов контроля и связи в коридорах;
• Жилое здание: монтаж домофона, Wi-Fi-антенн и розеток в комнате без видимых элементов;
• Производственный участок: обслуживание контроллеров и реле в зоне с высокими требованиями к чистоте.

Практические советы

• Перед монтажом убедитесь, что глубина ниши ≥76 мм - иначе люк не закроется плотно.
• При использовании в фальшполе проверьте прочность несущих элементов - нагрузка 1000 кг требует надёжной опоры.
• Для удобства обслуживания выбирайте место рядом с основными точками подключения - так снизите время доступа.
• Не используйте люк как декоративную крышку - он не предназначен для постоянного давления сверху, кроме равномерной нагрузки.
• Артикул sf670-14 от Simon - единственный вариант в этой серии с такой сочетанием глубины, нагрузки и совместимости с 6 модулями.
