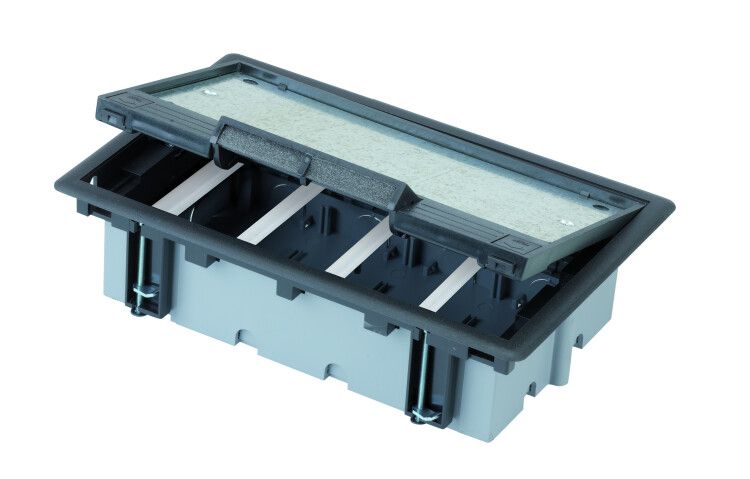

Люк на 6 CIMA-модулей (12 модулей 45х45мм) глубина 90-120мм посадка 210х300мм max 1000кг сер. Simon Connect SF610-1

Люк для модулей CIMA, S-модулей (12 модулей 45х45 мм) на 6 модулей, глубина 90-120мм, посадка 210х300мм, max 1000кг, серый от бренда Simon (артикул sf610-1) предназначен для доступа к коммуникациям и модулям, спрятанным под полом. Он сочетает прочную конструкцию из полиамида с возможностью выдерживать нагрузку до 1000 кг, что делает его надёжным решением для промышленных и офисных помещений.

Назначение и область применения

Этот люк используется для скрытого монтажа в фальшполах и кабельных каналах под полом. Он обеспечивает быстрый и безопасный доступ к модулям CIMA и S-модулям размером 45×45 мм - например, к разъёмам, розеткам, интерфейсам управления. Подходит для установки в зонах с высокой проходимостью: серверные комнаты, центры обработки данных, современные офисы, производственные участки с подпольной проводкой.

Технические характеристики

• Наружные габариты: 300 × 210 мм
• Глубина встраивания: от 92 до 120 мм
• Количество постов: 6
• Максимальная нагрузка: 1000 кг
• Материал корпуса: полиамид - устойчив к механическим воздействиям и химикатам
• Цвет: серый (RAL 7037)
• Степень защиты IP40 - защита от твердых частиц крупнее 1 мм, не защищён от воды
• Форма крышки: прямоугольная
• Поверхность: структурированная - снижает скольжение, повышает безопасность
• Рамка защиты напольного покрытия: да - предотвращает деформацию краёв пола
• Выемка под напольное покрытие: 5 мм - позволяет совмещать крышку с уровнем пола
• Количество монтажных коробок: одна - для удобного вывода кабелей

Совместимость и монтаж

Люк sf610-1 совместим с модулями CIMA и S-модулями, рассчитанными на 45×45 мм. Установка выполняется в подготовленную нишу в фальшполе или кабельном канале. Размер посадочного отверстия 210×300 мм должен точно соответствовать габаритам люка. Для монтажа требуется вырезать отверстие с точностью +-1 мм. Крышка крепится без инструментов - фиксируется за счёт рамки и веса. Глубина ниши должна быть не менее 92 мм, чтобы обеспечить свободный доступ к внутренним элементам.

Безопасность и стандарты

Степень защиты IP40 гарантирует, что внутренние компоненты не подвергаются влиянию пыли и твёрдых предметов размером более 1 мм. Это достаточный уровень для закрытых помещений без контакта с жидкостями. Люк не предназначен для использования во влажных средах, на улице или в местах с риском попадания воды. Соответствует требованиям к механической прочности для перегрузочных зон.

Преимущества

• Высокая несущая способность - выдерживает нагрузку до 1000 кг, включая колёса тележек и оборудование
• Удобство обслуживания - крышка легко открывается без инструментов
• Аккуратный внешний вид - совпадает с уровнем пола благодаря выемке 5 мм
• Устойчивость к износу - материал полиамид не трескается и не деформируется при частом использовании
• Закрытая рамка - защищает кромки напольного покрытия от сколов и истирания

Ограничения применения

• Не подходит для влажных помещений - IP40 не обеспечивает защиту от воды
• Не рекомендован для открытых площадок или зон с постоянным мытьём полов
• Требуется точная подготовка ниши - отклонение в размерах более 2 мм затруднит установку
• Может использоваться только с модулями, подходящими по формату 45×45 мм
• Не предназначена для регулярного открытия/закрытия более 10–15 раз в день - это сокращает срок службы замка

Примеры использования

• Серверные помещения - доступ к сетевым модулям и розеткам без демонтажа панели
• Производственные линии - подключение датчиков и контроллеров через фальшпол
• Офисы с системой “умный дом” - скрытые точки зарядки и связи
• Медицинские учреждения - доступ к оборудованию в операционных с подпольной проводкой

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум 92 мм, иначе модули не поместятся
• При укладке напольного покрытия используйте пороги или переходные планки рядом с люком - это продлит срок службы краёв
• Не применяйте агрессивные моющие средства - достаточно протирать влажной тканью
• Если планируете использовать люк часто, выбирайте места с минимальной нагрузкой - например, не под рабочими столами с тяжёлой техникой
• Для сложных систем с множеством модулей убедитесь, что все соединения имеют запас длины - это позволит легко достать их при обслуживании
