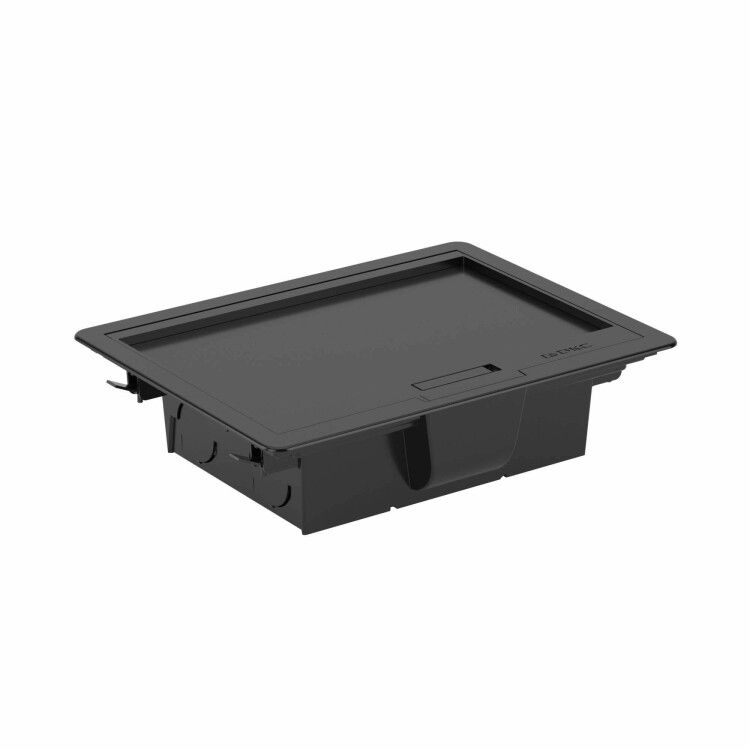

Лючок напольный In-Liner Front 12 мод, черный RAL 9005 DKC (ДКС) 88012

Лючок напольный 12 модулей черный RAL 9005 от DKC предназначен для организации точек питания и коммуникаций в фальшполах и других скрытых полостях. Этот продукт из серии Sotto обеспечивает доступ к 12 модулям через прочную металлическую крышку с защитным покрытием, сохраняя эстетичный вид пола.

Назначение и область применения

Лючок напольный 12 модулей черный RAL 9005 используется там, где требуется скрытый, но быстрый доступ к электрическим и коммуникационным устройствам. Подходит для установки в офисах, торговых центрах, медицинских учреждениях и производственных помещениях с системами фальш полов. Обеспечивает компактное размещение розеток, сетевых модулей и других элементов управления в зонах с высокой проходимостью.

Технические характеристики

• Количество монтажных коробок: 12
• Количество штепсельных розеток: 12
• Наружные габариты: 372 × 284 мм
• Установочные размеры (отверстие в полу): 345 × 255 мм
• Глубина встраивания: 92 мм
• Высота рамки над уровнем пола: 3 мм
• Ширина верхнего ободка: 20 мм, нижнего: 12 мм
• Крышка утоплена на 7,5 мм - совместима с напольными покрытиями
• Материал корпуса: металл
• Цвет: черный RAL 9005
• Покрытие крышки: структурированное, антискользящее
• Степень защиты IP40 - защита от предметов больше 1 мм, но не от воды
• Максимальная нагрузка на крышку: 450 кг (по ГОСТ 61084-2-2-2007)
• Нагрузка на малую площадь: 1000 Н, на большую площадь: 2000 Н (по ГОСТ 61084-2-2-2022)
• Угол открывания крышки: до 110°
• Ввод труб: до двух труб диаметром до 40 мм с каждой стороны

Совместимость и монтаж

Лючок напольный 12 модулей черный RAL 9005 совместим с модульными элементами Avanti, Brava и Viva формата 45×45 мм, которые можно устанавливать с двух сторон внутри корпуса. Для монтажа требуется подготовить отверстие в полу размером 345×255 мм и глубиной не менее 92 мм. Крышка фиксируется невыпадающими защелками - она не выпадает даже при частичном повреждении крепления. Монтаж выполняется после укладки напольного покрытия: рекомендуемая толщина плит фальшпола - 20–40 мм. Глубина выемки в покрытии должна составлять 95,5 мм для обеспечения идеального заполнения.

Безопасность и стандарты

Лючок напольный 12 модулей черный RAL 9005 соответствует требованиям ГОСТ 61084-2-2-2022 и ГОСТ 61084-2-2-2007 по механической прочности. Степень защиты IP40 предотвращает попадание твердых частиц крупнее 1 мм, но не обеспечивает защиту от влаги - применение в сырых средах или на улице недопустимо. Конструкция рассчитана на длительную эксплуатацию в условиях повышенной нагрузки, включая колеса тележек и оборудование.

Преимущества

• Стандартная глубина встраивания 92 мм позволяет использовать один тип лючка в различных конструкциях фальш полов
• Структурированное покрытие крышки снижает риск скольжения и маскирует следы от протирки
• Фиксация невыпадающими элементами исключает потерю крышки при демонтаже
• Два входа для труб позволяют организовать ввод кабелей с противоположных сторон без лишних переходников
• Черный цвет RAL 9005 легко сочетается с темными напольными покрытиями и минимизирует визуальное воздействие

Ограничения применения

• Не предназначено для открытых помещений или участков с постоянным контактом с водой - IP40 не обеспечивает гидрозащиту
• Не подходит для установки в бетонные полы без подготовленной полости - требует заранее спроектированной ниши
• Запрещено нагружать крышку более чем 450 кг - превышение может вызвать деформацию или отказ замка
• Не совместим с модулями другого формата - только 45×45 мм
• Не рекомендуется для установки в полах с толщиной меньше 20 мм - возможно нарушение жесткости конструкции

Примеры использования

• Офисные пространства с мобильными рабочими местами - розетки и USB-порты под полом для подключения ноутбуков и оборудования
• Конференц-залы и тренинговые комнаты - точки питания для презентационного оборудования
• Производственные цеха с регулярной уборкой - легкий доступ к контроллерам и датчикам без вскрытия стен
• Медицинские учреждения - скрытые точки подключения диагностических приборов
• Жилые дома с системой “умный дом” - распределение сигналов Wi-Fi, TV и Ethernet через пол

Практические советы

• Перед монтажом проверьте соответствие глубины полости - минимальная 92 мм, оптимальная - 95,5 мм с учетом слоя покрытия
• При использовании в фальшполах с плитами 20–40 мм убедитесь, что края плит плотно прилегают к рамке лючка - это предотвратит прогиб
• Для удобства обслуживания используйте модули Avanti/Brava/Viva с кнопками - они легко извлекаются без инструментов
• Не затягивайте крепления слишком сильно - это может деформировать пластиковую основу модулей внутри
• При необходимости замены крышки - заказывайте оригинальные детали от DKC, чтобы сохранить герметичность и нагрузочные характеристики
• Лючок напольный 12 модулей черный RAL 9005 от DKC - единственный вариант в серии Sotto с фиксированной глубиной, подходящий для массового внедрения
