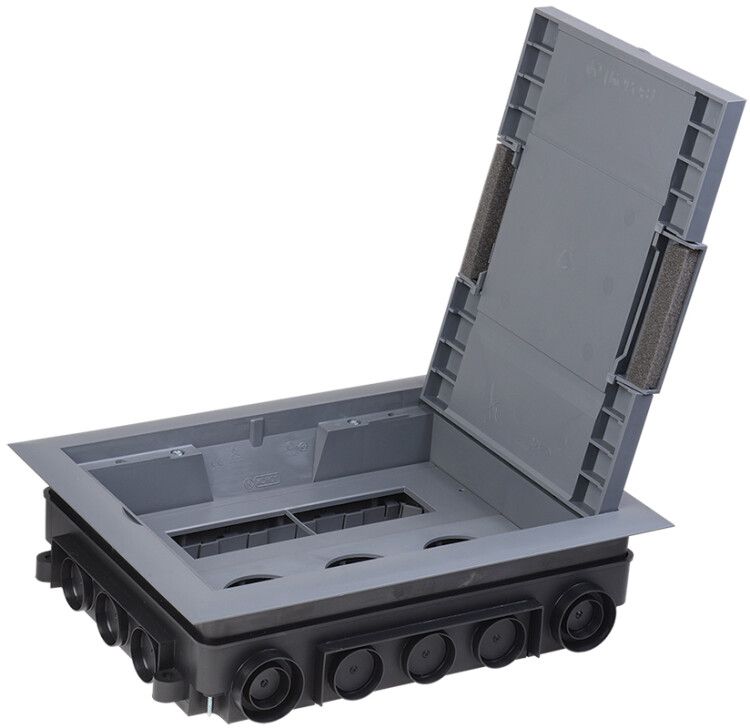

Лючок напольный ONFLOOR 24 16мод. PRIMER IEK KNL-80-16-7012

Лючок напольный ONFLOOR 16, 24 модуля - это закрытый доступный элемент для организации точек подключения в бетонных полах или фальш-полах. Бренд IEK (ИЭК), артикул knl-80-16-7012, предназначен для монтажа внутри пола с возможностью установки до 24 модулей управления и коммуникаций. Подходит для офисных, административных и технологических помещений.

Назначение и область применения

Лючок напольный ONFLOOR 16, 24 модуля используется для создания скрытых точек подключения в полу - там, где нужны розетки, сетевые порты, USB-разъёмы или другие устройства. Он позволяет сохранить эстетичный вид помещения, не нарушая целостность напольного покрытия. Применяется в офисах, залах совещаний, центрах обработки данных, учебных классах и других местах, где требуется гибкая организация рабочих мест.

Технические характеристики

• Габариты: 330 × 260 мм
• Минимальная глубина встраивания: 80 мм
• Материал корпуса: пластик
• Цвет: темно-серый RAL 7012
• Степень защиты: IP30 - защищает от твердых предметов больше 2,5 мм, но не от воды
• Диапазон рабочих температур: от –5 C до +50 C
• Максимальная нагрузка на крышку: 1500 Н (эквивалентно ~150 кг равномерно распределённой нагрузки)
• Срок службы: 10 лет
• Выемка для напольного покрытия: глубина 95 мм, допускает толщину покрытия до 7 мм
• Количество устанавливаемых модулей: до 24 (например, 12 постов 45×45 мм или 24 модуля 45×22,5 мм)

Совместимость и монтаж

Лючок напольный ONFLOOR 16, 24 модуля устанавливается двумя способами:

• В фальш-пол: требует проём 218 × 288 мм. Толщина фальш-пола должна быть от 10 до 40 мм. Корпус крепится прямо к основанию пола.
• В бетонный пол: обязательно использование напольной коробки KNU-80-16-PA-9011. Корпус лючка крепится к этой коробке с помощью винтов из комплекта.

Крышка оснащена двумя откидными выводами с мягкой окантовкой - они обеспечивают безопасный выход кабелей без повреждения изоляции. Для финишной отделки пола в комплекте предусмотрен трафарет для точного выреза покрытия.

Безопасность и стандарты

Степень защиты IP30 означает, что лючок не герметичен и не предназначен для контакта с водой. Его нельзя использовать в сырых помещениях, на улице или в местах, где планируется влажная уборка. Максимальная нагрузка 1500 Н обеспечивает безопасную эксплуатацию при обычном хождении, включая колёса стульев и легкий транспорт.

Преимущества

• Встроенная выемка под напольное покрытие (до 7 мм) - позволяет сделать поверхность пола ровной без перепадов.
• Защитная рамка предотвращает деформацию коврового или ламинированного покрытия вокруг лючка.
• Откидные кабельные выводы снижают риск перегиба проводов и упрощают обслуживание.
• Поддержка установки до 24 модулей - высокая плотность размещения оборудования в одной точке.
• Цвет RAL 7012 легко сочетается с большинством современных напольных покрытий.

Ограничения применения

• Не подходит для влажных сред - запрещено мыть водой или использовать в помещениях с повышенной влажностью (ваннные, кухни, подвалы).
• Требуется минимум 80 мм свободной высоты под полом - не применим в тонких перекрытиях без возможности увеличения ниши.
• Для бетонного пола нужна отдельная коробка KNU-80-16-PA-9011 - она не входит в базовый комплект.
• Модули (розетки, разъёмы) и монтажные коробки (KNR, KNP) приобретаются отдельно - лючок является лишь внешним корпусом.

Примеры использования

• Офисное помещение: в фальш-пол установлен лючок с 16 модулями - 8 розеток Schuko и 8 Ethernet-портов для рабочих мест.
• Конференц-зал: два лючка ONFLOOR 24 в полу рядом со столами - обеспечивают питание и связь для ноутбуков и видеоконференцоборудования.
• Образовательный центр: в бетонном полу с коробкой KNU-80-16-PA-9011 - точки зарядки для планшетов и интерактивных досок.

Практические советы

• Перед монтажом проверьте толщину существующего пола - минимальная глубина 80 мм обязательна, иначе потребуется углубление.
• При установке в бетон используйте только рекомендованную коробку KNU-80-16-PA-9011 - другие модели не гарантируют правильное крепление.
• Выбирайте напольное покрытие с толщиной ≤7 мм: ламинат, винил, ковролин. Толще - не войдёт в выемку.
• Используйте трафарет из комплекта для точного выреза покрытия - это исключит ошибки при подгонке.
• Не затягивайте винты слишком сильно - пластик корпуса может треснуть.
• Для 24 модулей используйте комплект: 2×KNP-80-16-PA-7012 и 2×KNR-80-45-7012 - указано в описании производителя.
