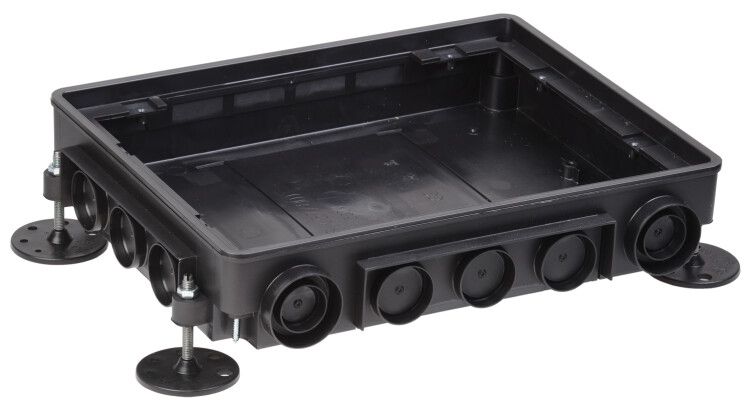

Коробка напольная PRIMER ONFLOOR 332x250x80 мм IEK (ИЭК) KNU-80-16-PA-9011

Коробка напольная ONFLOOR 16 модулей (артикул KNU-80-16-PA-9011, бренд IEK) предназначена для скрытой установки в бетонные полы и обеспечивает надёжное базовое крепление для лючков с 16 модулями. Она сочетает прочность материала, точную регулировку уровня и защиту от попадания раствора при заливке.

Назначение и область применения

Коробка напольная ONFLOOR 16 модулей используется для монтажа лючков типа ONFLOOR 12: KNL-57-12-7012 или ONFLOOR 24: KNU-80-16-PA-9011 в бетонных перекрытиях. Применяется в помещениях с повышенными требованиями к эстетике и безопасности - офисах, торговых центрах, жилых комплексах, производственных зонах. Подходит для установки в полы толщиной 80–95 мм. Не предназначен для наружного монтажа или установки в гипсокартон, деревянные или легкие перегородки.

Технические характеристики

• Габариты: 332 × 250 мм
• Минимальная глубина встраивания: 80 мм
• Регулируемая высота: от 80 до 95 мм (с помощью винтов на углах)
• Материал корпуса: полиамид (высокопрочный пластик)
• Цвет: 9011 (черный)
• Степень защиты IP30 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Диапазон рабочих температур: от –5 C до +50 C
• Срок службы: 10 лет
• Вводы для труб: D25, D32, D40 мм; также возможен монтаж металлического лотка 35×100 мм

Совместимость и монтаж

Коробка напольная ONFLOOR 16 модулей совместима только с лючками серии ONFLOOR, указанными в документации. Устанавливается перед заливкой бетона. Для фиксации требуется просверлить отверстия в основании коробки и закрепить её анкерами или арматурой. Высота регулируется четырьмя винтами, расположенными по углам - они позволяют точно вывести уровень коробки в плоскость пола после затвердевания бетона. Крышка в комплекте защищает внутреннюю полость от раствора - её обязательно удаляют после окончательного схватывания бетона. При толщине плиты более 95 мм применяется нивелирующий комплект KNK-SN-9011 (дополнительно).

Безопасность и стандарты

Коробка соответствует требованиям к механической прочности и термостойкости для внутрипольных устройств. Степень защиты IP30 гарантирует безопасность от случайного контакта с проводниками, но не является водонепроницаемой. Не используйте в условиях постоянной влажности, прямого воздействия воды или агрессивных химических сред.

Преимущества

• Высокая точность регулировки высоты - позволяет добиться идеального уровня с поверхностью пола даже при небольших отклонениях толщины бетона
• Прочный материал (полиамид) устойчив к нагрузкам и деформациям при эксплуатации
• Защитная крышка в комплекте снижает риск забивания канавок и вводов раствором
• Поддержка нескольких типов вводов - удобно для комбинированной прокладки кабелей и труб
• Чёрный цвет (9011) маскирует следы загрязнений и хорошо сочетается с большинством напольных покрытий

Ограничения применения

• Не допускается использование в местах с частым воздействием воды - не имеет герметичности
• Не подходит для установки в полы толще 95 мм без дополнительного нивелирующего комплекта
• Не рекомендуется применять в условиях температур ниже –5 C при монтаже - материал становится хрупким
• Запрещено использовать в качестве распределительной коробки - служит только как опора для лючка
• Не совместима с другими сериями коробок или лючков вне OFLOOR

Примеры использования

• Установка в торговом центре - для подключения бытовой техники, POS-терминалов, зарядных станций через лючок с розетками
• Офисные помещения - скрытый доступ к питанию для мобильных рабочих мест
• Жилые дома - встраивание в бетонные плиты полов для подключения систем “умный дом” или видеонаблюдения
• Производственные участки - подключение контрольных панелей, датчиков, освещения в зонах с высокими требованиями к чистоте

Практические советы

• Перед заливкой проверьте, что все вводы для труб и лотков свободны - не забивайте их песком или мусором
• Обязательно используйте защитную крышку - она экономит время на очистке после заливки
• При использовании нивелирующего комплекта KNK-SN-9011 соблюдайте последовательность сборки - он увеличивает высоту коробки на 20–30 мм
• При сверлении основания коробки используйте сверло по бетону - пластиковая часть легко повредится при неправильном усилии
• Проверяйте горизонтальность коробки уровнем до начала заливки - один миллиметр отклонения может испортить внешний вид установленного лючка
• Артикул KNU-80-16-PA-9011 - единственный подходящий для этой модели. Не заменяйте аналогами без проверки совместимости с лючком
