Монтажная коробка 12 модулей для упрощенных напольных коробок - 088170 Legrand

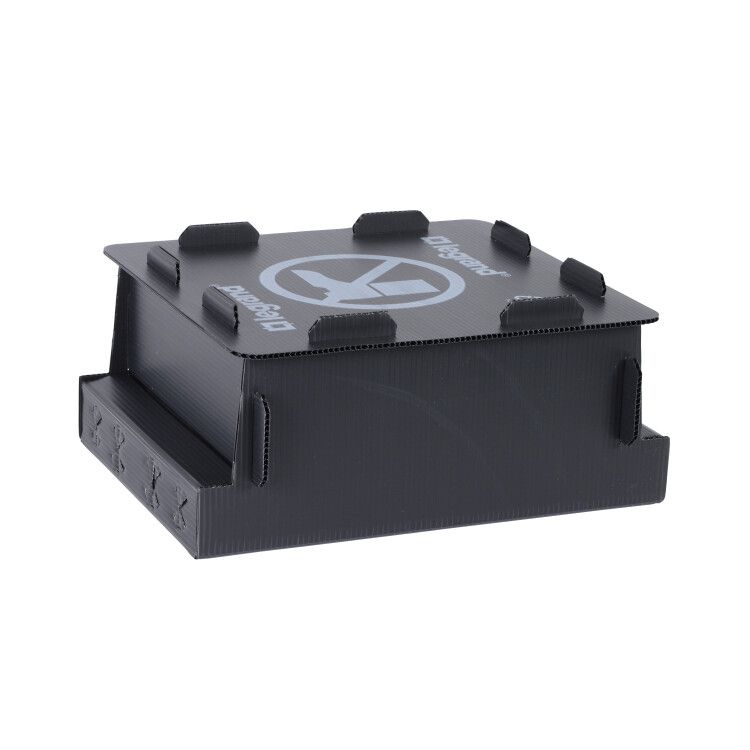

Монтажная коробка 12 модулей для упрощенных напольных коробок Legrand Euro (артикул 088170) предназначена для скрытой установки в полу с последующим заливкой стяжкой. Она обеспечивает надежную базу для одного встраиваемого устройства - например, розетки или коммутационного элемента - и совместима с системами утопленного кабель-канала.

Назначение и область применения

Эта монтажная коробка используется для организации точек подключения в напольном покрытии - там, где нужна эстетичная и безопасная фиксация оборудования на уровне пола. Подходит для жилых помещений, офисов, общественных зданий, где требуется минимизация проводки на виду. Коробка Legrand Euro 088170 применяется исключительно в сочетании с закрытыми кабельными каналами, укладываемыми в черновой пол перед заливкой бетона.

Технические характеристики

• Длина: 303 мм
• Минимальная толщина стяжки: 75 мм
• Диапазон выравнивания: 75–110 мм - позволяет компенсировать перепады поверхности при заливке
• Форма монтажного отверстия: прямоугольник
• Размеры внутреннего кабельного канала: 25×25×30 мм
• Количество встраиваемых устройств: одно
• Материал боковой стенки: пластик (не металлический)
• Тип изделия: монтажная коробка для скрытой установки

Совместимость и монтаж

Коробка Legrand Euro 088170 рассчитана на установку в предварительно подготовленный кабель-канал, который укладывается в черновой пол. После монтажа коробки в него заводится кабель, затем устанавливается одно устройство (розетка, модуль управления и т.п.), после чего вся система заливается бетонной стяжкой. Устройство не требует дополнительных креплений - фиксируется за счет плотного прилегания к стенкам канала. Для правильной работы важно соблюдать минимальную высоту стяжки - 75 мм. Превышение до 110 мм допускается благодаря регулируемому уровню выравнивания.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для встроенной электротехнической аппаратуры в помещениях с повышенной нагрузкой на пол. Материал корпуса - самозагасающий пластик, не поддерживающий горение. Наличие закрытого кабельного канала снижает риск механических повреждений и попадания влаги. Однако сертификация по ГОСТ/IEC не указана в данных - рекомендуется проверить документацию на конкретный тип встраиваемого устройства, которое будет установлено в эту коробку.

Преимущества

• Удобная глубина и длина позволяют легко размещать кабель внутри канала без изгибов
• Выравнивающий диапазон 75–110 мм снижает требования к точности стяжки
• Пластиковый корпус не корродирует и не влияет на электромагнитные поля
• Совместима с большинством стандартных одиночных модулей Legrand и аналогичных брендов
• Не требует сверления или штробления после заливки - все работы выполняются до укладки финишного покрытия

Ограничения применения

• Подходит только для одного встраиваемого устройства - нельзя использовать для нескольких розеток или групповых модулей
• Не предназначен для открытой прокладки или настенного монтажа
• Запрещено применять в местах с постоянным контактом с водой (бассейны, душевые, ванные комнаты без защиты IP44+)
• Не поддерживает установку тяжелых или крупногабаритных устройств - вес ограничен конструкцией корпуса
• Требует обязательного использования закрытого кабельного канала; открытые гофры или трубки не подходят

Примеры использования

• Установка розетки в центре комнаты для беспроводного пылесоса или зарядки мобильных устройств
• Место под кнопку управления освещением в холле или коридоре
• Точка подключения для системы “умный дом” в полу рядом с диваном
• Подключение терморегулятора или датчика температуры в напольной системе отопления

Практические советы

• Перед заливкой стяжки обязательно проверьте уровень верха коробки - он должен точно совпадать с планируемой высотой будущего пола
• Используйте герметизирующие колпачки на входе кабеля, чтобы избежать попадания раствора в канал
• При использовании с кабель-каналом 25×25 мм следите, чтобы диаметр кабеля не превышал 9 мм - иначе возникнет трудность с протяжкой
• Не забудьте оставить запас кабеля (минимум 20 см) между коробкой и основной трассой - это упростит замену устройства в будущем
• Проверьте совместимость выбранного устройства с формой отверстия - оно прямоугольное, поэтому круглые или нестандартные модули не подойдут
