Опалубка для лючка металлическая | 88234 DKC ДКС

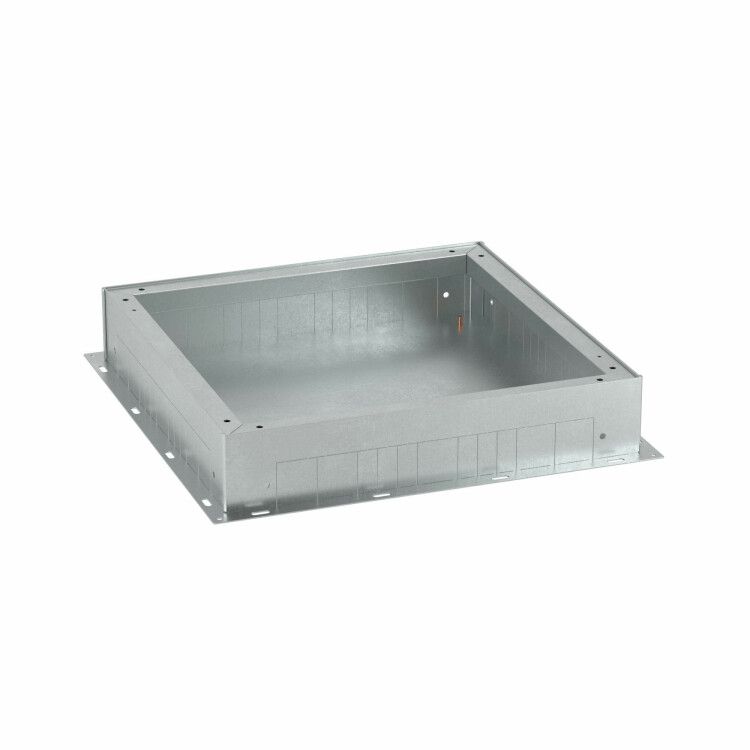

Опалубка для лючка металлическая DKC (арт. 88234) - это прочная стальная рама для организации точечных точек доступа к кабелям в бетонных плитах. Она служит основой для последующего монтажа лючка или крышки, обеспечивает надежную фиксацию и позволяет выполнять распайку или подключение оборудования прямо в полу.

Назначение и область применения

Опалубка для лючка металлическая DKC (арт. 88234) используется при устройстве утопленных кабельных каналов в бетонных полах. Её применяют там, где необходимо организовать доступ к кабелям через лючок - например, для распределительных коробок, мест соединений проводов или подключения оборудования. Подходит для прокладки кабелей подпольным способом, особенно в коммерческих и промышленных помещениях с высокими требованиями к долговечности и безопасности.

Технические характеристики

• Материал: сталь, оцинкованная поверхность
• Номинальный размер: 524 мм
• Габариты внутреннего канала: 100,5 × 515 мм
• Минимальная толщина стяжки: 100 мм
• Диапазон регулировки высоты: +-50 мм (регулировка четырьмя винтами в углах)
• Форма отверстия для установки устройства: квадратное
• Количество встраиваемых устройств: 1
• Цвет: серый
• Нижняя пластина: есть
• Перфорация на боковых стенках: да (для ввода лотков ДКС S5 Combitech 50×50 до 400×50 мм)
• Отверстия под кабельные вводы: шесть отверстий Ø50 мм на каждой стенке
• Заземление: винт заземления расположен на дне корпуса

Совместимость и монтаж

Опалубка для лючка металлическая DKC (арт. 88234) совместима с двумя типами крышек: лючком (арт. 88212) и сплошной металлической крышкой (арт. 88235). Перед заливкой бетона устанавливается временная крышка из оцинкованной стали - она удаляется сразу после затвердевания раствора.

Установка выполняется без специального инструмента:

• Регулировка высоты осуществляется поворотом четырёх винтов в углах - позволяют точно выставить уровень относительно уровня пола.
• На боковых стенках предусмотрены перфорированные зоны для ввода лотков ДКС S5 Combitech - достаточно просверлить нужное отверстие и вставить лоток.
• Для подвода кабелей через стенки используются кабельные вводы (арт. 88236): они крепятся в шести отверстиях Ø50 мм на каждой стороне.
• Монтажные отверстия для напольной колонны уже выполнены - достаточно закрепить её болтами.

Безопасность и стандарты

Опалубка для лючка металлическая DKC (арт. 88234) имеет встроенный винт заземления, что обеспечивает надёжное соединение с системой защиты при использовании в электроустановках. Конструкция соответствует требованиям к механической прочности и долговечности в условиях повышенной нагрузки. Материал - сталь с цинковым покрытием - предотвращает коррозию даже при длительном контакте с бетоном и влагой.

Преимущества

• Высокая жесткость стальной конструкции - не деформируется при заливке бетона.
• Регулировка высоты без демонтажа - позволяет точно вывести уровень крышки к уровню пола даже при неточных работах по стяжке.
• Готовые места для ввода кабелей и лотков - экономят время на подготовку и снижают риск повреждения изоляции.
• Съемная временная крышка - защищает внутреннюю полость от попадания бетона во время заливки.
• Интегрированное заземление - исключает необходимость дополнительных мероприятий по занулению.

Ограничения применения

• Не предназначена для установки в наружных условиях - не рассчитана на воздействие атмосферных осадков без герметичной крышки.
• Требует минимум 100 мм слоя бетона сверху - нельзя использовать в тонких стяжках.
• Не подходит для многократного вскрытия без замены уплотнителей - при частом обслуживании рекомендуется применять уплотнения (арт. 88236).
• Не является самостоятельным кабельным каналом - требует внешних решений для протяжки кабелей (лотки, трубы).

Примеры использования

• Производственные цеха - точки подключения станков, конвейеров, светильников.
• Жилые дома с подземными этажами - распределительные коробки для групп освещения и розеток.
• Административные здания - места подключения терминалов, видеонаблюдения, сетевых устройств в холлах и офисах.
• Объекты с подпольной прокладкой кабелей - удобная точка доступа для ремонта и модернизации сети.

Практические советы

• Перед заливкой проверьте положение опалубки - используйте уровень, чтобы избежать перекоса крышки после стяжки.
• Если планируете часто открывать лючок - заранее установите уплотнители (арт. 88236), иначе возможна потеря герметичности.
• При использовании лотков ДКС S5 Combitech - выбирайте размеры, которые подходят под перфорацию (50–400 мм).
• Не забудьте удалить временную крышку сразу после набора бетоном прочности - иначе её будет сложно снять без повреждения краёв.
• При монтаже в многослойных полах - учтите, что высота регулировки +-50 мм - этого достаточно для большинства ситуаций, но не для экстремально неровных поверхностей.
