Пластина для ввода труб в опалубку | 88236 DKC ДКС

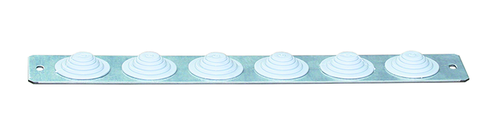

Пластина для ввода труб в опалубку DKC (артикул 88236) - элемент системы In-liner Front, предназначенный для надёжного прохода труб через опалубку при бетонировании. Она обеспечивает точную подготовку каналов для коммуникаций в монолитных конструкциях, сохраняя целостность опалубки и упрощая последующий монтаж кабелей.

Назначение и область применения

Пластина для ввода труб в опалубку DKC применяется при устройстве монолитных железобетонных конструкций - фундаментов, плит перекрытий, стен. Её задача - создать готовые отверстия для прохождения труб (например, водопровода, канализации, воздуховодов) прямо в бетоне, исключая необходимость сверления после заливки. Подходит для объектов жилой, коммерческой и промышленной недвижимости, где требуется точная закладка инженерных сетей на этапе бетонирования.

Технические характеристики

• Материал: сталь оцинкованная - устойчивость к коррозии, долговечность в условиях повышенной влажности;
• Количество постов: 6 - позволяет одновременно провести до шести труб различного назначения;
• Максимальный диаметр труб: 50 мм - совместима с большинством стандартных ПВХ, полиэтиленовых и металлических труб;
• Наличие крышки: да - защищает внутреннее пространство от попадания бетона, песка и влаги во время заливки;
• Цвет: серый - соответствует цветовой гамме систем In-liner Front, легко сочетается с другими элементами;
• Комплектация: 6 пластиковых кабельных вводов + метизы для крепления - всё необходимое для быстрого монтажа.

Совместимость и монтаж

Пластина для ввода труб в опалубку DKC устанавливается между щитами опалубки перед бетонированием. Крепится с помощью входящих в комплект метизов - саморезов или болтов, которые фиксируют её к деревянным или стальным формам. Трубы вводятся с четырёх сторон пластины, что даёт гибкость в расположении инженерных трасс. После застывания бетона крышка снимается, а пластиковые вводы остаются в отверстиях - они служат точками выхода для кабелей и труб, защищая их от повреждений при дальнейшей работе.

Преимущества

• Устраняет необходимость высверливания отверстий в уже затвердевшем бетоне - экономит время и снижает риск повреждения арматуры;
• Закладная пластина с крышкой предотвращает засорение отверстий бетонной смесью - не требует дополнительной очистки;
• Шесть вводов позволяют организовать сложные маршруты коммуникаций в одном узле - минимизирует количество точек прохода;
• Оцинкованная сталь обеспечивает прочность при давлении бетона и устойчивость к механическим нагрузкам;
• Пластиковые вводы в комплекте - сразу готовы к прокладке кабелей после демонтажа опалубки.

Ограничения применения

• Не предназначен для использования в качестве распределительной коробки после заливки - функция распределения реализуется только внутри опалубки;
• Максимальный диаметр труб ограничен 50 мм - не подходит для крупногабаритных труб (>50 мм);
• Требует точного позиционирования в опалубке - смещение может привести к нарушению геометрии прохода;
• Не рассчитана на эксплуатацию вне бетонной конструкции - работает только как закладной элемент.

Примеры использования

• Организация ввода водопроводных и канализационных труб в фундаменте многоэтажного дома;
• Подготовка проходов для HVAC-систем в плите перекрытия офисного здания;
• Прокладка труб для систем пожаротушения в монолитных стенах торгового центра;
• Интеграция инженерных коммуникаций в сборно-монолитных конструкциях при реконструкции помещений.

Практические советы

• Перед бетонированием проверьте, чтобы трубы были правильно вставлены в пластиковые вводы - это предотвратит их сдвиг при уплотнении бетона;
• Убедитесь, что пластина плотно прилегает к щитам опалубки - используйте уплотнители, если есть зазоры;
• При использовании нескольких пластин в одной зоне соблюдайте минимальный шаг между ними - не менее 300 мм, чтобы не ослабить конструкцию;
• После снятия опалубки осмотрите вводы - при необходимости замените повреждённые пластиковые элементы новыми из комплекта;
• Пластина для ввода труб в опалубку DKC совместима со всеми типами опалубочных систем - деревянной, стальной и модульной.
