Приборная рамка ONFLOOR 80/45 | KNR-80-45-7012 IEK

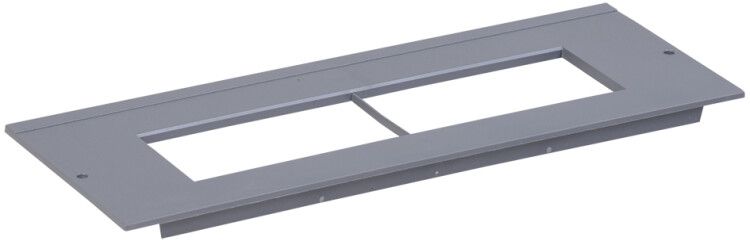

Приборная рамка ONFLOOR 80/45, 24 модуля для лючка PRIMER - это передняя панель для компактного монтажа 24 электроустановочных модулей в напольном лючке. Разработана компанией IEK (ИЭК) и предназначена для систем управления и контроля в промышленных условиях. Артикул knr-80-45-7012 соответствует сериям PRIMER и ONFLOOR.

Назначение и область применения

Приборная рамка ONFLOOR 80/45, 24 модуля для лючка PRIMER используется для фиксации и защиты электроустановочных устройств внутри напольного лючка. Подходит для сборки распределительных щитов, пультов управления, пунктов контроля и автоматизации. Устанавливается исключительно в лючок ONFLOOR 24 - максимум две такие рамки можно разместить в одном лючке. Применяется в цехах, на объектах ЖКХ, энергетике, транспорте и других местах, где требуется надежный доступ к управлению из-под пола.

Технические характеристики

• Количество модулей: 24 (по 45×22,5 мм каждый)
• Формат модулей: стандартные 45×22,5 мм - подходят для кнопок, переключателей, индикаторов, терморегуляторов
• Габариты рамки: 80×45 мм (ширина × высота одного модульного блока)
• Материал: полиамид - прочный, устойчивый к механическим нагрузкам
• Цвет: темно-серый RAL 7012
• Диапазон рабочих температур: от –5 C до +50 C
• Срок службы: 10 лет при соблюдении условий эксплуатации
• Защитное покрытие: необработанное - поверхность матовая, без антикоррозийного слоя
• Кабельные вводы: отсутствуют - провода заводятся через корпус лючка

Совместимость и монтаж

Приборная рамка ONFLOOR 80/45, 24 модуля для лючка PRIMER совместима только с коробками и лючками серии ONFLOOR 24. Для полноценной сборки рекомендуется использовать с коробкой KNP-80-16-PA-7012. Монтаж осуществляется путём защёлкивания рамки внутрь лючка - никаких крепежей не требует. Каждая рамка занимает одну половину глубины лючка; два таких элемента помещаются в один лючок. Перед установкой проверьте, что внутренние выступы лючка точно соответствуют форме рамки - несовпадение может повредить замки.

Преимущества

• Высокая плотность монтажа: 24 модуля на одной рамке позволяют минимизировать габариты системы
• Удобство обслуживания: все устройства видны и доступны без демонтажа
• Стандартный формат модулей - совместимость с широким спектром оборудования IEK и сторонних производителей
• Устойчивость материала к ударным нагрузкам и вибрациям
• Цвет RAL 7012 обеспечивает единый стиль с другими элементами серии ONFLOOR

Ограничения применения

• Не предназначен для открытой установки - работает только внутри закрытого лючка ONFLOOR 24
• Не имеет встроенных кабельных вводов - необходимо заранее продумать способ прокладки проводов через основную коробку
• Работает только в пределах температур от –5 C до +50 C - не подходит для холодных складов или жарких зон без кондиционирования
• Не рассчитана на повышенную влажность или прямые брызги воды - не является герметичной конструкцией
• Запрещено применять с лючками других серий - не гарантируется совместимость даже с аналогичными по размеру продуктами

Примеры использования

• Пульт управления конвейерной линией в пищевой промышленности
• Кнопки аварийной остановки и индикации состояния на участках с ограниченным пространством
• Локальные панели управления насосными станциями в подземных коллекторах
• Системы сигнализации и контроля температуры в тепловых пунктах

Практические советы

• Перед заказом убедитесь, что ваш лючок ONFLOOR 24 имеет достаточную глубину для двух рамок - каждая из них требует ~45 мм свободного пространства
• При использовании нескольких модулей на одной рамке распределяйте нагрузочные устройства равномерно - избегайте перекоса при защёлкивании
• Для удобства обслуживания используйте модули с маркировкой - особенно если в рамке установлены однотипные клавиши
• Не применяйте силовые инструменты при установке - защёлки пластиковые, легко ломаются при перегрузке
• Артикул knr-80-45-7012 - единственный правильный номер для этой модели. Аналоги с другим артикулом могут не войти в лючок
