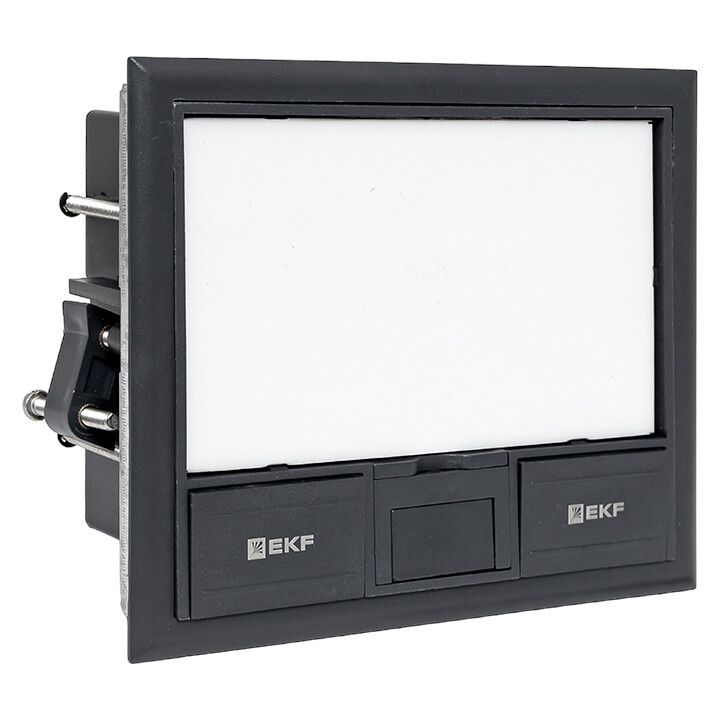

Лючок напольный C-Line 8 IP30 на модулей=4поста, 169х141х72мм (с приборной рамкой) RAL 7012 | cl-ln-8 EKF

Лючок напольный C-Line 8 с приборной рамкой от EKF (артикул cl-ln-8) предназначен для скрытой установки в полах - в фальшполах или бетонных перекрытиях - и обеспечивает доступ к модульным электроустановочным изделиям до 8 модулей. Комплектуется приборной рамкой и рассчитан на надежную интеграцию в напольную систему C-Line.

Назначение и область применения

Лючок напольный C-Line 8 используется для организации точек доступа к электрическому оборудованию внутри полов. Подходит для установки в помещениях с высокими требованиями к эстетике и безопасности: офисах, торговых центрах, медицинских учреждениях, производственных зонах. Устанавливается исключительно в сочетании с напольной коробкой CL-KNL-8. Внутрь лючка монтируются только модульные устройства: автоматические выключатели, розетки, кнопки управления, световые индикаторы и другие элементы стандарта 17,5 мм.

Технические характеристики

• Количество модулей: 8 (эквивалентно 4 постам)
• Степень защиты: IP30 - защита от твердых предметов крупнее 2,5 мм, не защищён от воды
• Габариты: 169 × 141 × 72 мм
• Глубина встраивания: 72 мм - соответствует глубине напольной коробки CL-KNL-8
• Материал корпуса: пластик, устойчивый к механическим нагрузкам
• Форма крышки: прямоугольная
• Цвет: серый (RAL 7012)
• Наличие рамки: да - рамка выравнивает поверхность с уровнем пола, предотвращает повреждение напольного покрытия

Совместимость и монтаж

Лючок C-Line 8 совместим только с напольной коробкой CL-KNL-8. Без неё установка невозможна. Крепление осуществляется через встроенные фиксаторы, которые зацепляются за внутренние выступы коробки. Монтаж выполняется после укладки пола: коробка закладывается в подготовленное отверстие, затем в неё вставляется лючок. Приборная рамка плотно прилегает к поверхности пола, обеспечивая равномерное распределение нагрузки. Для герметизации шва между рамкой и полом рекомендуется использовать термостойкий силиконовый состав.

Безопасность и стандарты

Степень защиты IP30 гарантирует безопасность от случайного контакта с токоведущими частями при условии, что устройство установлено правильно и не подвержено воздействию жидкостей. Применение в условиях повышенной влажности, на улице или в местах возможного попадания воды запрещено. Соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-1 для распределительных устройств встроенной установки.

Преимущества

• Приборная рамка сохраняет целостность напольного покрытия - не требует доработки пола вокруг лючка
• Полностью плоская поверхность после установки - не создаёт препятствий для передвижения
• Закрытый тип конструкции снижает риск загрязнения внутренних компонентов
• Система C-Line позволяет легко заменить или добавить модули без демонтажа всего устройства
• Все компоненты системы совместимы друг с другом - можно собирать комплексные решения из одного производителя

Ограничения применения

• Не предназначена для установки в сырых, влажных или outdoor-зонах - IP30 не защищает от воды
• Не допускается использование с немодульными устройствами (например, старые розетки, большие автоматы)
• Требует обязательного использования напольной коробки CL-KNL-8 - без неё лючок не фиксируется
• Максимальная нагрузка на крышку ограничена - не предназначен для проезда транспорта или тяжелых механизмов
• Не подходит для установки в полы с подогревом без проверки температурной совместимости материалов

Примеры использования

• Управление освещением и розетками в офисном фальшполе
• Кнопки аварийной остановки на производственном участке с подпольной проводкой
• Размещение сетевых розеток и USB-портов в гостиничных номерах с подвесными полами
• Точки подключения оборудования в серверных комнатах с подпольными кабельными каналами
• Элементы управления лифтовыми холлами и техническими этажами

Практические советы

• Перед монтажом убедитесь, что глубина отверстия в полу точно соответствует 72 мм - иначе лючок не будет выравнен с поверхностью
• Используйте только оригинальную коробку CL-KNL-8 - аналоги могут иметь отличные размеры креплений
• При использовании в фальшполах с легким покрытием (линолеум, плитка) проверьте жесткость основания - слабый каркас вызывает прогиб крышки
• При необходимости замены модулей - откройте крышку, отсоедините питание, извлеките нужный элемент. Никогда не работайте под напряжением!
• Для долговечности регулярно протирайте рамку от пыли - особенно в местах с интенсивным движением людей
