Лючок 4 S-мод. Simon Connect глуб. 90-120мм; посадка 170х265мм max 900кг графит SF410-14

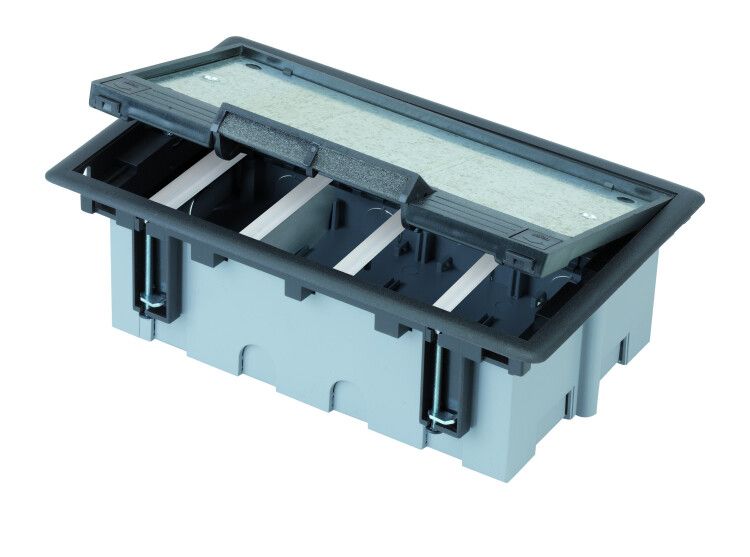

Люк для установки в пол на 4 S-модуля (8 модулей К45) глубина 90-120мм, посадка 170х265мм, max 900кг, графит от бренда Simon (артикул sf410-14) предназначен для скрытой установки в пол или фальшпол, обеспечивая доступ к коммуникациям и оборудованию без нарушения дизайна помещения.

Назначение и область применения

Этот люк используется для скрытого монтажа электротехнических устройств в полах зданий - в офисах, жилых комплексах, медицинских учреждениях и промышленных объектах. Подходит для размещения модулей управления, розеток, интеркомов, сетевых решений и других элементов систем автоматизации. Устройство можно устанавливать в фальшпол, кабельный канал под полом или в полостях между этажами. Благодаря прочной конструкции, он выдерживает значительные механические нагрузки, что делает его подходящим для мест с интенсивным движением.

Технические характеристики

• Тип изделия: Люк для установки в пол
• Количество постов: 4 (можно установить до 4 модулей S-формата или 8 модулей К45)
• Глубина выемки в полу: 90–120 мм (регулируемая)
• Минимальная глубина встраивания: 92 мм
• Наружные габариты: 285 × 190 мм
• Посадочное отверстие: 170 × 265 мм
• Максимальная нагрузка: 900 кг
• Степень защиты: IP40 (защита от твердых предметов >1 мм, но не от воды)
• Материал корпуса: металл и пластик
• Цвет: серый (графитовый оттенок)
• Тип крышки: прямоугольная, со структурированной поверхностью
• Рамка защиты напольного покрытия: есть
• Глубина выемки напольного покрытия: 5,5 мм
• Количество монтажных коробок: 1
• Установка в фальшпол: да
• Установка в кабельном канале: да
• Установка между этажами: да
• Переносимость влажной уборки: да

Совместимость и монтаж

Люк совместим с модулями серии CIMA, которые крепятся через комплект суппортов, входящих в комплектацию. Для установки стандартных модулей 45×45 мм (например, К45) требуются переходники S62-9 - необходимо использовать четыре штуки. Монтаж выполняется в подготовленную нишу в полу или фальшполе. Глубина ниши должна соответствовать 92–120 мм. Рамка люка плотно прилегает к уровню напольного покрытия за счет выемки 5,5 мм, что исключает порезы и перепады. Корпус фиксируется анкерными болтами или саморезами в зависимости от основания. Работа с бетоном, деревянным настилом или металлическими профилями возможна.

Безопасность и стандарты

Степень защиты IP40 предотвращает попадание твердых частиц крупнее 1 мм, но не обеспечивает защиту от влаги. Это значит, что люк не рекомендуется устанавливать в сырых помещениях (бассейны, душевые, подвалы с постоянной влажностью). Несмотря на заявленную нагрузку 900 кг, использование в условиях постоянного воздействия сверхнагрузок (грузовые транспорты, тяжелые механизмы) не допускается. Продукт соответствует требованиям безопасности для внутренних помещений, но не предназначен для наружной эксплуатации.

Преимущества

• Регулируемая глубина установки позволяет адаптироваться под разную толщину напольного покрытия и слоя теплоизоляции.
• Высокая несущая способность (до 900 кг) обеспечивает безопасность при использовании в общественных зонах.
• Структурированная поверхность крышки снижает риск скольжения и повышает эргономичность.
• Наличие рамки защиты сохраняет целостность напольного покрытия вокруг люка.
• Изготовление из металла и пластика сочетает прочность и легкость, упрощая монтаж и обслуживание.
• Поддержка влажной уборки позволяет легко поддерживать чистоту в помещениях с повышенными санитарными нормами.

Ограничения применения

• Не предназначена для установки в открытых или влажных зонах - IP40 не защищает от брызг и пара.
• Требует точного соблюдения размеров выемки: отклонение более чем +-2 мм может нарушить герметичность и надежность фиксации.
• Для модулей К45 обязательна установка четырех переходников S62-9 - они не входят в базовую комплектацию.
• Не подходит для установки в полы с подогревом, если температурный режим превышает +40C - материал корпуса может деформироваться.
• Запрещено применять химически агрессивные моющие средства для очистки - возможно повреждение структурированного покрытия.

Примеры использования

• Офисные здания - скрытая установка розеток и USB-портов в рабочих зонах.
• Гостиницы - доступ к коммуникациям в номерах без нарушения дизайна пола.
• Аудитории и конференц-залы - интеграция систем связи и питания в пол.
• Производственные цеха - размещение кнопочных постов управления рядом с оборудованием.
• Медицинские учреждения - установка в коридорах и палатах с учетом требований к ежедневной дезинфекции.

Практические советы

• Перед монтажом проверьте толщину напольного покрытия - она должна быть меньше глубины выемки минимум на 5,5 мм.
• Если укладывается теплый пол, убедитесь, что температура поверхности не превышает 40 C.
• Для долговечности используйте только оригинальные переходники S62-9 - сторонние аналоги могут не обеспечить надежную фиксацию.
• При укладке плитки или ламината - оставляйте зазор 1–2 мм между кромкой люка и отделкой, чтобы избежать трещин при расширении материалов.
• Проверяйте уровень установки после монтажа - даже небольшой перекос может затруднять открывание крышки.
• При замене оборудования внутри люка - всегда отключите питание перед работой, даже если система кажется неактивной.
