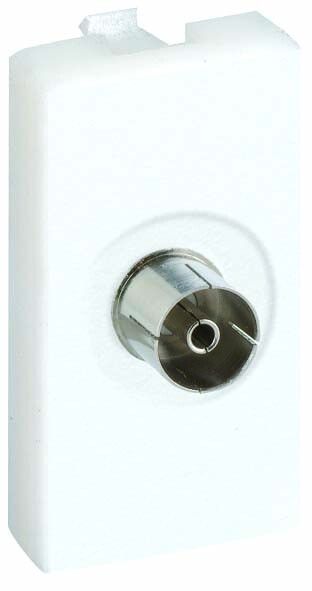

Плата с разъемом TV "мама" пайка 22.5х45мм бел. Simon Connect K102B-9

Плата с разъемом TV "мама" пайка 22.5x45мм белая от бренда Simon (артикул k102b-9) - это элемент для подключения телевизионного сигнала через пайку в распределительной коробке или на стеновой платформе. Подходит для стационарной установки в жилых и офисных помещениях.

Назначение и область применения

Плата с разъемом TV "мама" пайка 22.5x45мм белая предназначена для фиксированного подключения коаксиального кабеля типа RG-6 или аналогичного к телевизионным устройствам. Устанавливается внутри распределительных коробок, монтажных планок или за накладными крышками. Применяется в системах спутникового и антенного телевидения в квартирах, домах, офисах. Не используется для временного или переносного подключения.

Технические характеристики

• Тип разъема: TV "мама" - внутренний контакт для подключения штекера F-типа
• Размеры: 22,5 × 45 мм - компактная форма для плотной укладки в ограниченном пространстве
• Способ монтажа: скрытый - монтируется в нишу, не выступает над поверхностью
• Степень защиты: IP20 - защита от прикосновений пальцами, но не от пыли и влаги
• Материал корпуса: пластик - изолирующий, не проводящий материал
• Цвет: белый - совместим с большинством светлых декоративных рамок и панелей
• Климатическое исполнение: УХЛ3 - допустимо использование в закрытых помещениях с температурой от −25C до +40C и умеренной влажностью
• Количество постов: 1 - один входной канал для одного телевизионного устройства
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Плата с разъемом TV "мама" пайка 22.5x45мм белая совместима с любыми коаксиальными кабелями, имеющими F-штекер. Монтаж осуществляется методом пайки контактов к печатной плате - требуется паяльник и базовые навыки. Крепление происходит через сквозные отверстия в корпусе, которые вставляются в гнездо монтажной коробки. После установки сверху накрывается накладкой. Обязательно проверьте посадочную глубину - плата рассчитана на стандартные углубления 20–25 мм. Не используйте с кабелями без экранирования - возможны помехи.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3464-001-77313241-08. Степень защиты IP20 исключает риск поражения током при нормальных условиях, но не обеспечивает защиту от влаги. Не применяйте в сырых помещениях, на улице или в местах с высокой запыленностью. Напряжение в цепи - не более 100 В переменного тока, что типично для телевизионных сигналов.

Преимущества

• Компактные размеры позволяют устанавливать несколько плат рядом без перегрузки коробки
• Скрытое крепление сохраняет эстетику стены - нет внешних выступов
• Пайка обеспечивает долговечное и надежное соединение без ослабления контакта со временем
• Белый цвет легко сочетается с популярными сериями монтажных коробок Simon

Ограничения применения

• Не предназначен для работы во влажных средах - IP20 не защищает от воды
• Не поддерживает передачу питания (PoE) - только видеосигнал
• Требует ручной пайки - нельзя использовать с быстроразъемными соединителями
• Не совместим с цифровыми интерфейсами HDMI, Ethernet, USB
• Не рекомендовано применение в промышленных системах с высокими уровнями ЭМИ

Примеры использования

• Подключение телевизора в комнате от центральной антенны через распределительную коробку
• Фиксация сигнала от спутникового ресивера в стене с последующим подключением к ТВ
• Установка в мебельных модулях или панелях с интегрированной проводкой
• Замена старого разъема в существующей проводке при ремонте

Практические советы

• Перед пайкой зачистите конец кабеля на 10–12 мм, чтобы избежать плохого контакта
• Проверяйте герметичность места монтажа - если есть щели, заделайте их термостойким составом
• При использовании нескольких плат в одной коробке соблюдайте минимальный зазор между ними - минимум 10 мм
• Для лучшей связи с экраном кабеля убедитесь, что оплетка правильно припаяна к корпусу разъема
• Плата с разъемом TV "мама" пайка 22.5x45мм белая (k102b-9) от Simon - идеальный выбор для замены поврежденных элементов в уже смонтированных системах
