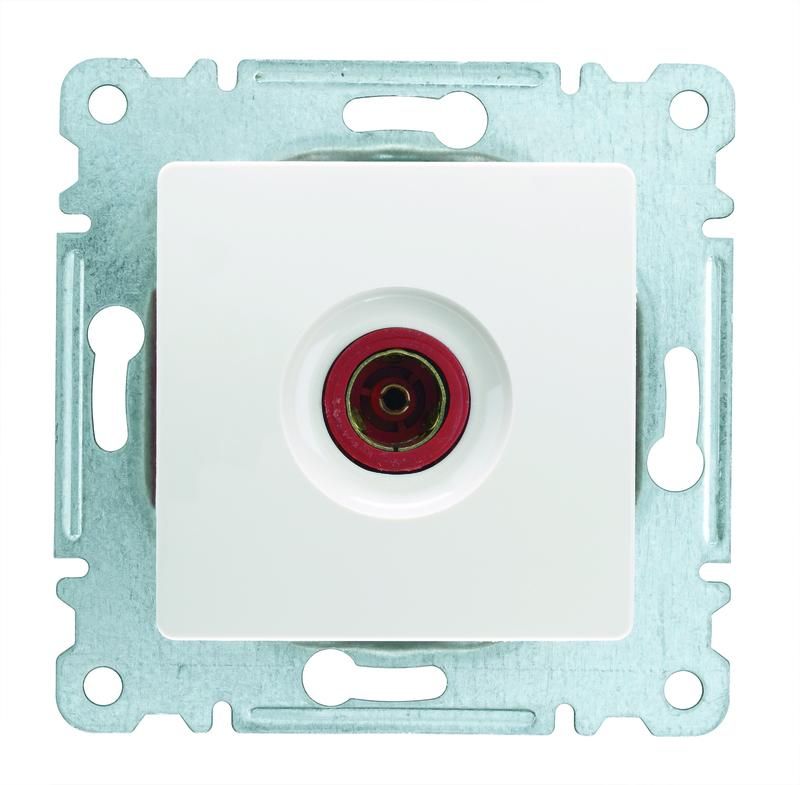

Розетка телевизионная оконечная TV Lillium 5дБ с панелью механизм бел. Makel 30001027

Розетка телевизионная оконечная Makel 30001027 из серии Lillium предназначена для подключения телевизионного оборудования к коаксиальному кабелю в помещениях со скрытой проводкой. Устройство обеспечивает минимальное затухание сигнала - 5 дБ - и совместимо с бытовыми антенными системами.

Назначение и область применения

Эта розетка используется для оконечного подключения телевизионного сигнала от центральной антенной системы или спутникового ресивера к телевизору, приставке или модему. Подходит для установки в жилых домах, офисах, гостиницах и многоквартирных зданиях, где требуется чистый сигнал без лишних потерь. Монтаж выполняется внутрь стеновой штробы - устройство не выступает над поверхностью стены.

Технические характеристики

• Тип изделия: розетка TV оконечная с одним выходом
• Затухание сигнала: 5 дБ - оптимальный показатель для оконечных точек, снижает помехи без ухудшения качества
• Способ монтажа: скрытый - корпус устанавливается в подрозетник
• Крепление: винтовое - фиксируется на планке внутри подрозетника
• Подключение кабеля: винтовые зажимы для центрального провода и экранирующей оплетки
• Степень защиты: IP20 - защищает от случайного контакта с пальцами, но не от воды и пыли
• Цвет: белый - соответствует стандартным рамкам и декору интерьеров
• Напряжение: 220 В - указана для совместимости с другими элементами электроустановки, сама розетка работает только с RF-сигналом, не передаёт питание
• Серия: Lillium - компактные, унифицированные решения для современных систем слаботочных сетей

Совместимость и монтаж

Розетка Makel 30001027 совместима с любыми коаксиальными кабелями типа RG-6, RG-59 и аналогичными с импедансом 75 Ом. Для монтажа необходим стандартный подрозетник глубиной не менее 40 мм. Кабель зачищают на 8–10 мм: центральный провод вставляют в винтовую клемму, экран - в отдельную клемму для экранирующего слоя. Оба винта затягивают отверткой до плотного контакта - перетягивать нельзя, чтобы не повредить контактную площадку. После сборки розетка закрывается декоративной рамкой серии Lillium.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для слаботочных систем. IP20 гарантирует защиту от прямого контакта с токоведущими частями, но не предназначен для влажных помещений. Не используйте в ванных комнатах, банях или на улице. Напряжение 220 В указано исключительно для согласования с силовыми элементами установки - розетка не является источником питания.

Преимущества

• Минимальное затухание 5 дБ сохраняет качество сигнала даже при длинных трассах
• Винтовое подключение надёжнее, чем push-fit - меньше риск ослабления контакта со временем
• Интеграция в серию Lillium позволяет использовать единые рамки и механизмы с другими розетками
• Белый цвет легко сочетается с большинством отделочных решений

Ограничения применения

• Не подходит для установки во влажных средах - IP20 не обеспечивает защиту от брызг и пара
• Не применяется как распределительная точка - только как оконечная розетка с одиночным выходом
• Не передаёт напряжение - не заменяет электророзетку
• Не совместима с цифровыми интерфейсами HDMI, Ethernet или USB - только коаксиальные кабели

Примеры использования

• Подключение телевизора в гостиной к центральной антенне через скрытую проводку
• Финальная точка в системе спутникового ТВ в квартире
• Подключение IPTV-приставки к кабельному входу в комнате
• Установка в холле офисного здания для доступа к корпоративной теле-сети

Практические советы

• Перед монтажом проверьте целостность кабеля - повреждённый экран вызывает помехи
• Не допускайте перекручивания кабеля вокруг розетки - это увеличивает затухание
• Если сигнал слабый, убедитесь, что все соединения в цепи тоже используют винтовые контакты
• Для долговечности рекомендуется использовать качественный коаксиальный кабель с медным центральным проводом
• При замене старой розетки - отключите питание всей системы, даже если она слаботочная
