Коннектор GLOSSA TV антенна механизм платина - GSL001293 APC

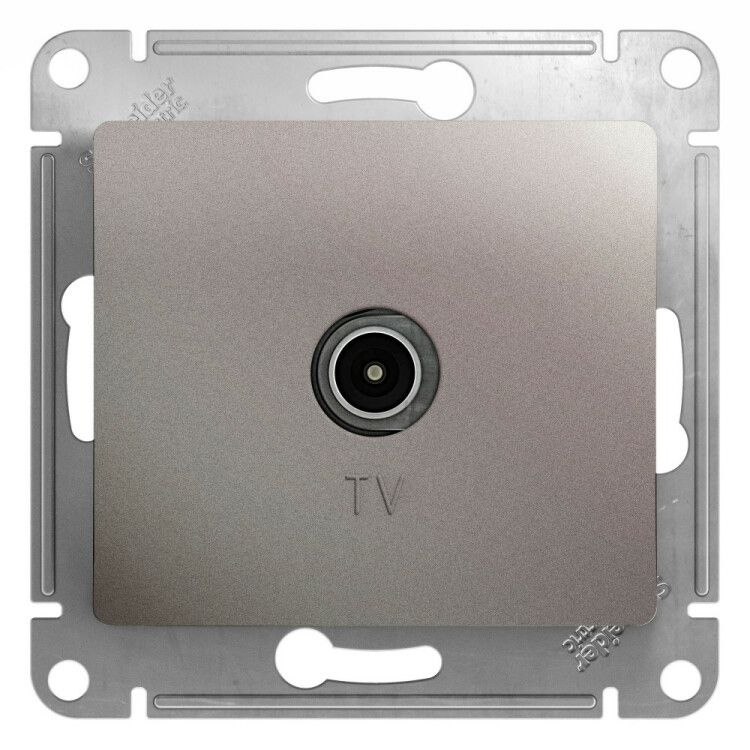

Розетка телевизионная TV, механизм, цвет платина, серия Glossa (артикул gsl001293, бренд Systeme Electric) - это оконечная розетка для подключения антенного кабеля к телевизорам, приставкам и другим устройствам в системах спутникового и эфирного вещания. Механизм рассчитан на скрытую установку и совместим с рамочными системами, обеспечивает надёжный контакт и устойчив к механическим воздействиям.

Назначение и область применения

Розетка TV, серия Glossa предназначена для подключения коаксиального кабеля (75 Ом) к телевизионной аппаратуре: телевизорам, цифровым приставкам, модемам, видеорегистраторам. Подходит для внутренней установки в жилых домах, квартирах, офисах, административных зданиях и легкопроходимых промышленных объектах. Используется там, где требуется чистый, защищённый и эстетичный вывод сигнала от антенны или спутникового ресивера.

Технические характеристики

• Тип разъёма: TV (F-разъём для коаксиального кабеля)
• Количество выходов: 1
• Частотный диапазон: 5–862 Гц (обеспечивает передачу аналогового и цифрового ТВ-сигнала, включая DVB-T/T2 и спутниковый сигнал)
• Степень защиты: IP20 - защита от прикосновений пальцами, но не от воды и пыли; подходит только для сухих помещений
• Материал корпуса: термопласт PC+ASA - высокая ударопрочность, устойчивость к выгоранию и царапинам
• Цвет: серый (в каталоге указан как «платина» - матовый оттенок, близкий к светло-серому)
• Способ монтажа: скрытая установка в подрозетник
• Тип крепления: винтовое, с зажимом кабеля через заднюю часть механизма
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность, но не конденсация
• Нормативный документ: ФЕАТ.434620.056 ТУ
• Состав: безгалогенный материал - безопасен при горении, соответствует экологическим требованиям

Совместимость и монтаж

Механизм Glossa совместим со всеми стандартными рамками системы GLOSSA и другими продуктами Systeme Electric с типом крепления “рамочная”. Для монтажа используется подрозетник диаметром 68 мм (стандартный для скрытой проводки). Кабель подводится сзади - необходимо зачистить внешнюю изоляцию и вставить центральный проводник в клемму F-разъёма, затем затянуть винты. Накладка фиксируется на механизме без инструментов. Не требует специальных инструментов, кроме отвертки и стриппера.

Безопасность и стандарты

Розетка TV, серия Glossa выполнена в соответствии с требованиями ТУ ФЕАТ.434620.056. Материалы не содержат галогенов, что снижает риск образования токсичных газов при перегреве. Соответствует нормам безопасности для электроустановок в жилых и общественных зданиях. IP20 исключает использование во влажных помещениях (ванная, кухня, бассейн) - для них нужны розетки с IP44 и выше.

Преимущества

• Высокая прочность корпуса благодаря PC+ASA - не трескается при монтаже и служит десятилетиями
• Устойчивость к выцветанию - цвет сохраняется даже при длительном освещении
• Эргономичный дизайн - легко вставлять/вынимать штекер, не повреждая контакты
• Закрытая конструкция - предотвращает попадание пыли в контактную группу
• Совместимость с широким спектром кабелей - поддерживает RG-6, RG-59, LMR-200 и другие

Ограничения применения

• Не применяется в условиях повышенной влажности, на улице или в сырых помещениях - IP20 не обеспечивает защиту от воды
• Не подходит для подключения к силовым сетям - только для слаботочных антенных кабелей
• Не рекомендовано использовать с кабелями большего диаметра, чем 8 мм - возможны проблемы с фиксацией
• Не имеет экрана или фильтра - не защищает от помех, требует качественного кабеля и правильной разводки

Примеры использования

• Подключение телевизора в гостиной к настенной антенне
• Вывод сигнала от спутникового ресивера в комнате
• Установка в многоквартирном доме для распределения сигнала от единой антенны
• Обустройство домашнего кинотеатра с несколькими точками приема

Практические советы

• Перед монтажом проверьте, чтобы кабель был целым и не имел перегибов - это влияет на качество сигнала
• Не используйте самодельные переходники - они нарушают волновое сопротивление 75 Ом и вызывают потери сигнала
• При замене старой розетки обязательно отключите питание всей системы, даже если она слаботочная - есть риск наведённых напряжений
• Выбирайте кабели с медным центральным проводником и плотной оплёткой - это увеличивает срок службы и качество сигнала
• Для больших расстояний (>30 м) используйте усилители сигнала - розетка Glossa не усиливает, только передаёт
