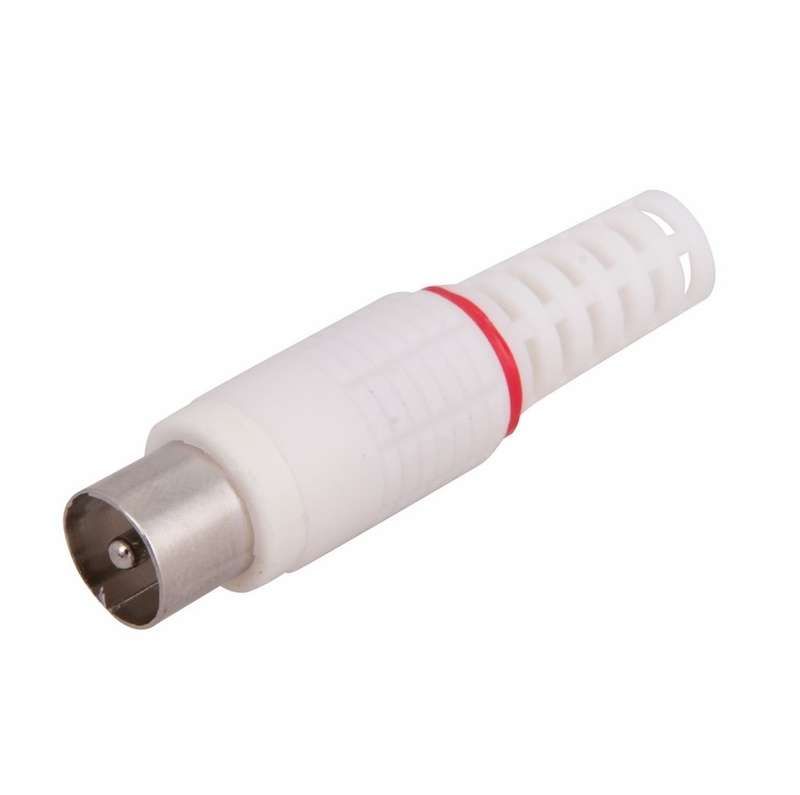

Разъем штекер TV без пайки бел. (уп.100шт) PROCONNECT 05-2041-2 MEET

Разъем штекер TV без пайки белый от PROconnect (арт. etm05-2041-2) - это быстроразъёмное соединение для телевизионного кабеля RG 6, обеспечивающее надёжную передачу сигнала без необходимости пайки. Подходит для установки на антенны, спутниковые ресиверы и телевизоры.

Назначение и область применения

Разъем штекер TV без пайки белый используется для подключения коаксиального кабеля RG 6 к устройствам телевидения: телевизорам, приставкам, модемам, усилителям сигнала. Применяется в системах эфирного, кабельного и спутникового ТВ. Подходит для внутренней и наружной установки благодаря защищённому корпусу.

Технические характеристики

• Тип: штекер (папа), одноканальный, один выход
• Импеданс: 75 Ом - соответствует стандарту телевизионных цепей
• Частотный диапазон: 5–862 МГц - покрывает все аналоговые и цифровые каналы DVB-T/T2, DVB-S/S2
• Подключение: винтовой зажим - фиксирует жилу и экран кабеля без пайки
• Материал корпуса: никелированная сталь - устойчив к коррозии
• Колпачок: белый пластик с амортизатором («хвост») - снижает нагрузку на контакт при изгибе кабеля
• Совместим с кабелем RG 6 - диаметр жилы до 1,9 мм, экранирующая оплётка - 75 Ом

Совместимость и монтаж

Разъем штекер TV без пайки белый совместим только с кабелем RG 6. Для других типов (например, RG 59 или RG 11) требуется другой разъём. Монтаж выполняется в три шага:

1. Снимите внешнюю изоляцию кабеля на 10–12 мм, расправьте экран.
2. Заведите центральную жилу в контактный стержень, экран - под винтовую площадку.
3. Закрутите винт до плотного прилегания - проверьте, чтобы жила не выступала и не была пережата.

Не используйте инструменты с острыми кромками - можно повредить контакт. Кабель должен входить в колпачок на глубину не менее 10 мм для работы амортизатора.

Безопасность и стандарты

Разъем соответствует требованиям к импедансу 75 Ом и частотному диапазону для телевизионных систем. Никелирование корпуса предотвращает окисление контактов, продлевая срок службы. Сертификаты качества не указаны - продукт ориентирован на коммерческий и бытовой сегмент.

Преимущества

• Нет нужды в паяльнике - экономия времени при массовой установке
• Амортизатор «хвоста» защищает контакт от перелома при многократном изгибе
• Металлический корпус усиливает экранирование - снижает уровень помех
• Удобный винтовой зажим - работает даже в условиях ограниченного доступа
• Белый цвет - легко сочетается с декоративными элементами интерьера

Ограничения применения

• Не предназначена для высоких температур выше +60 C - возможна деформация пластика
• Не рекомендуется для постоянного наружного монтажа без защиты от осадков - не имеет IP-защиты
• Не совместим с кабелями RG 59, RG 11, LMR-400 - отличаются по диаметру и импедансу
• Не подходит для передачи питания (PoE) - только RF-сигнал

Примеры использования

• Подключение спутникового ресивера к антенне через кабель RG 6
• Монтаж телевизионной розетки в квартире после замены кабеля
• Обход препятствий в домашней сети - быстрая замена повреждённого участка
• Настройка системы ТВ в офисе, кафе, гостинице

Практические советы

• Перед монтажом проверьте, что кабель RG 6 не пережат и не имеет трещин - плохой кабель снижает качество сигнала даже с идеальным разъёмом
• Не затягивайте винт слишком сильно - есть риск сломать контакт внутри
• Если кабель слишком тугой, слегка подкрутите его вокруг оси перед вставкой - так легче попасть в контакт
• Для наружного монтажа закрывайте разъём термоусадкой или герметичной крышкой - PROconnect не защищён от влаги
• Артикулы etm05-2041-2 и 05-2041-2 - это один и тот же товар; различия в номерах связаны с партиями поставки
