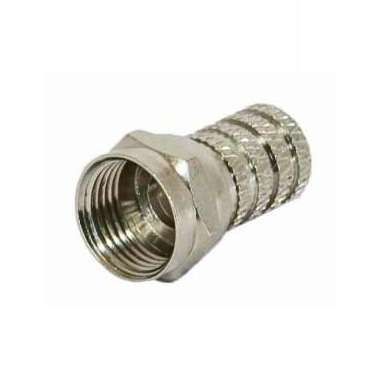

Разъем F RG-6 "AB" (03-008C) (уп.100шт) PROCONNECT 05-4003-4 MEET

Разъем F RG-6 AB (03-008C) - это обжимной F-штекер для коаксиального кабеля RG-6 с импедансом 75 Ом, предназначенный для надежного подключения антенного и TV-оборудования. Упаковка содержит 100 штук бренда PROconnect, артикул 03-008C, что делает его удобным решением для массового монтажа.

Назначение и область применения

Разъем F RG-6 AB (03-008C) используется для подключения коаксиального кабеля RG-6 к телевизорам, спутниковым ресиверам, модемам, усилителям сигналов и другому оборудованию с F-разъёмом. Применяется в системах кабельного, спутникового и эфирного телевидения, а также в любых сетях передачи RF-сигналов с волновым сопротивлением 75 Ом. Подходит для установки в труднодоступных местах - на крышах, в подвале, на фасадах зданий, где невозможно использовать пайку.

Технические характеристики

• Тип изделия: F-штекер (папа)
• Тип кабеля: RG-6 (совместим с SAT-50, SAT-703, DG-113 и аналогичными)
• Импеданс: 75 Ом
• Способ подключения: накрутка (обжим без пайки)
• Тип контакта: центральная жила кабеля служит контактным элементом
• Материал корпуса: никелированная сталь
• Цвет: серебристый
• Наружный диаметр кабеля: ~6,8 мм
• Упаковка: 100 штук

Совместимость и монтаж

Разъем F RG-6 AB (03-008C) совместим с коаксиальным кабелем RG-6 и другими типами с наружным диаметром около 6,8 мм. Для монтажа требуется подготовить конец кабеля: удалить внешнюю изоляцию (~10–12 мм), расправить оплетку, оставить центральный проводник длиной 4–5 мм. После этого разъем накручивается на кабель руками - специальные инструменты не нужны. Гильза разъема плотно прилегает к оплетке, обеспечивая электрический контакт и экранирование. Центральный проводник кабеля напрямую входит в контактную часть разъема - это исключает лишние переходы и снижает потери сигнала.

Безопасность и стандарты

Разъем F RG-6 AB (03-008C) соответствует требованиям к применению в HF-системах с импедансом 75 Ом. Никелированное покрытие предотвращает окисление контактов, повышая долговечность в условиях повышенной влажности. Соответствие стандартам IEC/EN 61169-1 и EN 50117-1 не указано явно, однако конструкция соответствует распространённой практике для бытовых и коммерческих TV-сетей.

Преимущества

• Не требует пайки - можно монтировать без паяльника, даже в полевых условиях
• Высокая механическая прочность соединения - не выпадает при нагрузках
• Низкая стоимость - экономически выгоден для крупных проектов
• Эффективное экранирование - оплетка кабеля становится частью контура заземления через корпус разъема
• Минимальные потери сигнала - отсутствие внутреннего штекера уменьшает число переходов

Ограничения применения

• Подходит только для кабелей с наружным диаметром ~6,8 мм - не подойдет для более толстых (например, RG-11) или тонких (RG-59) кабелей
• Не рекомендован для частых переподключений - многократное накручивание может повредить резьбу или деформировать гильзу
• Не является герметичным - не подходит для постоянного нахождения под водой или в агрессивной среде без дополнительной защиты
• Требует точной зачистки кабеля - плохая подготовка приведёт к слабому контакту и помехам

Примеры использования

• Подключение антенны к телевизору в квартире
• Монтаж спутниковой системы на кровле многоэтажного дома
• Обустройство кабельного TV в офисе или гостинице
• Создание CCTV-сети с использованием коаксиального кабеля
• Ремонт или замена поврежденных разъемов в существующей TV-инфраструктуре

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен быть 6,8+-0,2 мм. Использование слишком толстого или тонкого кабеля приведёт к плохому контакту.
• Не перетягивайте разъем - достаточно затянуть его до упора руками. Инструменты не требуются, и их использование может повредить резьбу.
• После монтажа проверьте качество связи: если есть помехи, возможно, оплетка не полностью охватывает контактную часть разъема - переустановите его.
• Для открытого монтажа (на улице) используйте термоусадочные трубки или герметик для защиты места соединения от влаги.
• Артикул 03-008C и бренд PROconnect часто используются в профессиональных закупках - этот разъем легко найти в запасе у большинства монтажных команд.
